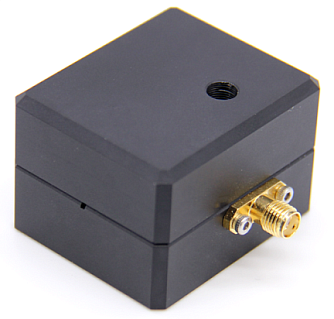

PMR0023-L02G-010-532 - фазовый модулятор
- Материал: MLN (магний-литиевый ниобат).
- Рабочая длина волны: 532 нм.
- Поляризация: линейная / горизонтальная.
- Апертура: 1 мм.
- Полоса пропускания: 1,75 ГГц (+/- 10 МГц).
Фазовый электрооптический модулятор (ФЭОМ) серии PMR0023 - это устройство, которое используется для изменения фазы светового сигнала под воздействием электрического поля.
Принцип работы ФЭОМ основывается на изменении индекса преломления в материале под воздействием электрического поля, что приводит к изменению фазы света, проходящего через материал. Это позволяет модулировать фазу светового сигнала, что может быть использовано в различных приложениях, таких как оптическая связь, лазерная обработка материалов, оптическая интерферометрия и др.
Типичный ФЭОМ состоит из электрооптического кристалла, такого как, например, магния-литиевый ниобат (MLN), в котором световой сигнал проходит через область, на которую направлено электрическое поле. Под воздействием этого поля происходит изменение индекса преломления кристалла, что приводит к изменению фазы света. Таким образом, изменение напряжения или электрического поля позволяет управлять фазой пучка, что делает ФЭОМ универсальным инструментом в области оптики и оптических коммуникаций.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Материал | MLN (магний-литиевый ниобат) |
|
| Рабочая длина волны | 532 | нм |
| Поляризация | линейная / горизонтальная |
|
| Пропускание | >97 | % |
| Апертура | 1 | мм |
|
Искажение волнового фронта (для 633 нм) |
<λ/6 |
|
| РЧ | 1,75 | ГГц |
| Полоса пропускания (на 3 дБ) | <10 | МГц |
| Макс. амплитуда модуляции (для 532 нм) | <2 | рад |
| Тип коннектора |
SMA-F |
|
| Входное сопротивление | 50 | Ом |
|
Материал корпуса |
Алюминиевый сплав |
|
| Тип охлаждения |
Кондуктивное охлаждение |
|
- Атомная физика (захват и охлаждение атомов).
- Лазерная стабилизации частоты.
- Спектроскопия высокого разрешения.
- Лазерные системы ориентации по звездам (астрономия).
