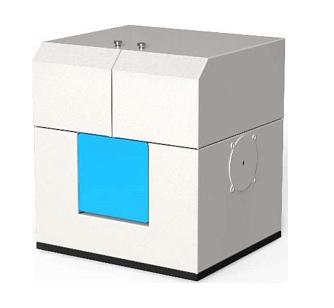

PL100 - система измерения квантовой эффективности (абсолютного квантового выхода) люминесценции

Фотолюминесценция (PL) – явление, при котором электрон материала поглощает фотон, переходит в возбужденное состояние, а затем возвращается в состояние с более низкой энергией, излучая энергию в виде света.

Квантовый выход фотолюминесценции (PLQY) - важный показатель для оценки люминесцентных материалов, который рассчитывается как количество испущенных фотонов, деленное на количество поглощенных фотонов. Помимо того, что он является основным параметром, который может быть использован для первичной классификации материалов, он также является важным аналитическим методом для люминесцентных систем и динамики их носителей.

Порядок измерения PLQY:

1. Измерение фоновых сигналов.
2. Измерение образца.
3. Рассчитывание PLQY образца.

PL и PLQY являются важными инструментами для определения характеристик материалов.

PL100 позволяет решить три основные проблемы тестирования материалов:

• Невозможность провести тестирование в перчаточном боксе.
• Невозможность провести временной спектральный анализ на месте.
• Сложность расширения диапазона измерений до инфракрасного диапазона.

Программное обеспечение:

Спектр PL

Система может делать измерения PL и PLQY для различных материалов. Этапы измерения:

1. Измерьте фоновый сигнал (синяя кривая) и рассчитайте общее количество падающих возбуждающих фотонов.
2. Измерьте спектр образца (зеленая кривая) и рассчитайте общее количество испускаемых фотонов.
3. Рассчитайте количество фотонов, поглощенных образцом, и общее количество поглощенных фотонов на этапах 1 и 2.
4. PLQY можно рассчитать, разделив количество фотонов на этапах 1 и 3.

Спектр излучения

Программное обеспечение может выполнять различные анализы спектров излучения PL и помогать пользователям количественно характеризовать свойства материалов:

1. Светящиеся цветовые координаты CIE.
2. CIE-xyz.
3. CIE-XYZ.
4. CIE-uv.
5. Цветовая температура.
6. Чистота цвета.

Спектр PL с временным разрешением in situ

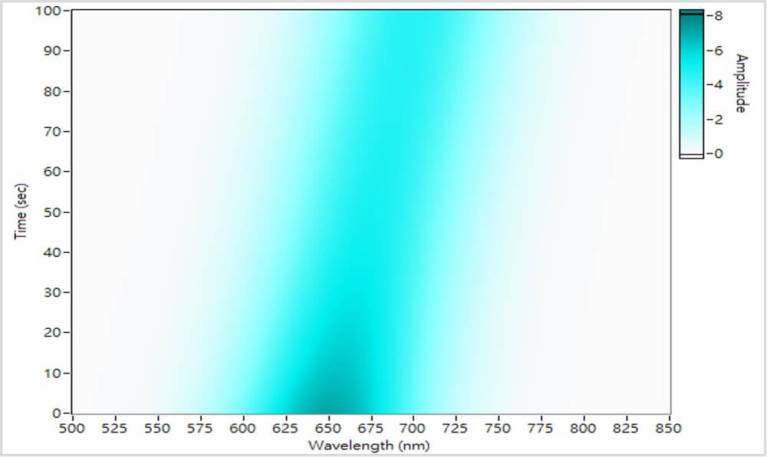

В дополнение к измерению PLQY, система может также непрерывно измерять спектр PL с течением времени и отображать его в виде 2D– или 3D-диаграммы, называемой спектром PL с временным разрешением in situ. Как показано на рисунке, PL-спектр перовскита изменяется со временем, и полуширина длины волны (FWHM) соответственно увеличивается. Также наблюдается явление красного смещения центральной длины волны (Peak Lambda). Анализ спектров PL с временным разрешением in situ дает прямые доказательства стабильности или метастабильных свойств новых материалов, таких как перовскиты. Это лучший инструмент для определения характеристик материала.
