SmartFluo-QY - спектрофлуориметр

SmartFluo – интегрированный спектрофлуориметр с технологией счета фотонов для различных физических. химических, медицинских и промышленных задач.
  • Спектральный диапазон эмиссии 200-1000 нм.
  • Все в одном корпусе.
  • Отношение сигнал/шум для спектральной полосы комбинационного рассеяния воды 3000:1.
  • Измерение квантового выхода флуоресценции.
  • Большой выбор аксессуаров, приставок.
Производитель:  ZOLIX

Сканирующий спектрофлуориметр SmartFluo-QY от Zolix – прибор исследовательского класса для измерения спектров флуоресценции, электролюминесценции, спектров возбуждения флуоресценции и квантового выхода флуоресценции жидких и твердотельных образцов.

Счет фотонов

Прибор SmartFluo-QY разработан на основе технологии счета одиночных фотонов. Производитель оптимизировал конструкции оптической системы в течение 15 лет, что позволило достичь высокой чувствительности системы к очень слабым флуоресцентные сигналам и соотношения сигнал / шум рамановского сигнала воды > 3000:1. SmartFluo-QY имеет широкий спектральный диапазон, что позволяет использовать прибор в различных исследовательских и промышленных задачах.

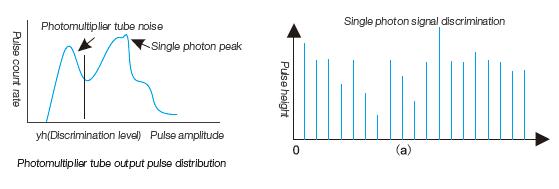

Технология счета одиночных фотонов использует функцию естественной дискретизации выходного сигнала ФЭУ при слабом освещении. Прецизионная дискриминация амплитуды импульсов и технология цифрового счета используются для выделения слабых световых сигналов на фоне шумов.

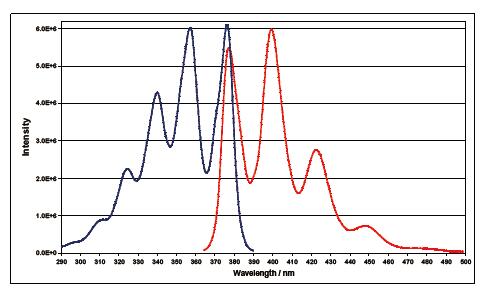

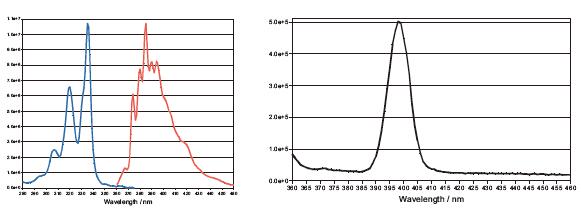

Чувствительность системы

SmartFluo-QY имеет пиковую скорость счета фотонов выше 100 Мбит/с, а соотношение сигнал/шум рамановского спектра воды выше 3000:1 в стандартных условиях. По сравнению с обычным флуоресцентным спектрометром чувствительность SmartFluo-QY в 10-100 раз выше. Прибор подходит для обнаружения слабых люминесцентных образцов и может работать с концентрацией всего 1 x 10-15 моль/л. Высокая чувствительность системы обеспечивает надежную гарантию обнаружения различных сигналов: как обычной флуоресценции, так и слабых сигналов флуоресценции.

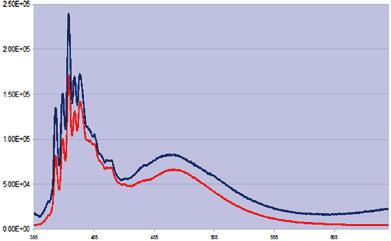

Коррекция спектров

Некорректированные спектры могут вызвать непредсказуемые спектральные искажения из-за сочетания различных факторов, таких как спектр источника света и оптическая передаточная функция системы оптического пути, что влияет на окончательный спектр. SmartFluo-QY использует встроенный стандартный модуль детектора и данные калибровки, чтобы обеспечить поддержку коррекции спектра для всей системы.
Часть оптического пути канала возбуждения SmartFluo-QY включает стандартный эталонный детектор, который корректируется стандартным эталонным детектором для каждого измерения, чтобы гарантировать постоянство энергии возбуждения ксеноновой лампы мощностью 150 Вт на всех длинах волн. Спектральная чувствительность SmartFluo-QY корректируется стандартным источником света при производстве.

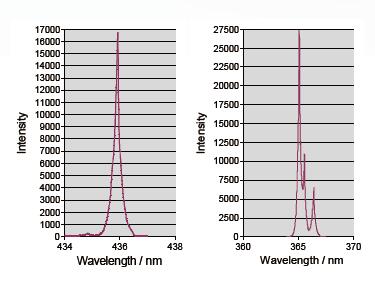

Спектральное разрешение

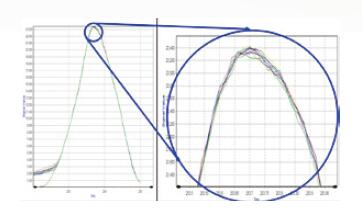

Спектрометры возбуждения и эмиссии SmartFluo-QY представляют собой монохроматоры высокого разрешения с фокусным расстоянием 300 мм. Источник возбуждения может гибко регулировать световой поток от 5% до 100% через автоматическую диафрагму, минимальная ширина полосы возбуждения может достигать 0,1 нм, монохроматор эмиссии может различать пик флуоресценции 0,1 нм, а отличные механические характеристики обеспечивают повторяемость длины волны до 0,1 нм.



Программное обеспечение

Расширенный пакет программного обеспечения SmartFluo-QY предоставляет пользователю полный контроль над измерениями, обработку математических алгоритмов и многие другие функции. Пользователю нужно только обратить внимание на процесс экспериментальной эксплуатации, а программное обеспечение поможет выполнить большую часть работы по сбору и анализа данных. Программное обеспечение имеет следующие режимы измерений: сканирование спектра возбуждения, сканирование спектра флуоресенции, синхронное сканирование эмиссии и возбуждения, сканирование спектра электролюминесценции, картрирование флуоресценции, сканирование поляризации, динамическое сканирование, измерение квантового выхода флуоресценции.

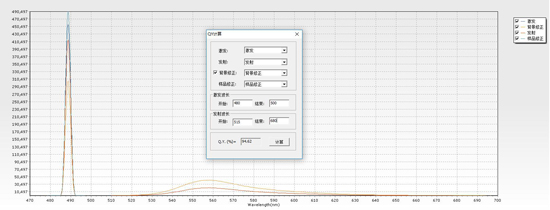

Измерение квантового выхода флуоресценции

Квантовый выход флуоресценции является одним из важных параметров флуоресцирующих веществ, который определяется как отношение количества фотонов, испускаемых образцом, к количеству поглощенных фотонов. В отличие от традиционного измерения контраст, SmartFluo-QY использует интегральную сферу для измерения абсолютного квантового выхода образцов, в результате чего получаются более точные и надежные результаты. Четырехэтапный метод измерения может устранить влияние двухкратного поглощения возбуждающего света на результаты измерения и дополнительно повысить точность результатов измерения.


Параметр Значение Ед. измерения
Источник возбуждения ксеноновый источник света 230-1800 нм, 150 Вт
Тип монохроматоров
Черни-Тернера, 300 мм, турель на три решетки, низкий уровень рассеянного света
Тип решетки, возбуждение
1200 штр/мм на 300 нм
Тип решетка, эмиссия
1200 штр/мм на 500 нм

Спектральный диапазон, возбуждение
200-600 нм
Спектральный диапазон, эмиссия
200-1000 нм
Светофильтры
кольцо на 6 позиций
Спектральное разрешение (435,83 нм, 1200 штр/мм)
0,1
нм
Ширина спектральной линии
от 0,1 до 30 нм
Точность по длине волны (1200 штр/мм) ±0,2
нм
Скорость сканирования 100 нм/с
Время интегрирования от 0,00001 до 200 с
Типы детекторов R1527P (200-670 нм), R928P (200-870 нм), R2658P (200-1010 нм)
Эталонный детектор кремниевый детектор, чувствительный в УФ области, 200-1100 нм
Аксессуары для измерения поляризации опционально, диапазон 0-90°, 230-2000 нм
Отношение сигнал/шум, рамановский спектр воды 3500:1 (в голубой области), 2000:1 (в красной области)
Размеры
840 x 620 x 330
мм3

  • Биохимия: цитотоксичность, количественный анализ ионной концентрации, количественное определение ДНК, количественный химический анализ и т.д.
  • Физические исследования: анализ порошкообразных веществ и жидкостей;
  • Мониторинг окружающей среды: обнаружение следов остатков лекарств, оценка качества воды, надзор за безопасностью пищевых продуктов, анализ загрязнителей и т.д.
  • Разработка лекарств и фармакология: традиционный анализ лекарств, разработка новых белковых лекарств, механизм действия лекарств в биологических системах, обнаружение лекарств, высокопроизводительный скрининг и т.д.
  • Пищевая наука и сельское хозяйство: оценка срока годности пищевых продуктов, измерение роста бактерий, анализ пестицидов, контроль качества пищевых продуктов и т.д.



Принадлежности SmartFluo-QY

Кюветный блок

Используется для жидких образцов. Имеет возможность настройки вдоль горизонтальной оси ±6,5 мм и возможность вращения в горизонтальной плоскости. Применяется для кювет 45 x 12.4 x 12.4 мм.


Блок для работы с твердыми образцами

Используется для твердых образцов и порошков. Конфигурация гарантирует, что возбуждающее излучение не попадет напрямую в монохроматор, что уменьшает паразитное излучение и увеличивает отношение «сигнал-шум». Также позволяет закреплять кюветы 45 x 12.4 x 12.4 мм.


Держатель образцов с водяным охлаждением

Требует внешнего контроллера температуры. Применяется в случаях, когда необходимо управлять биологическими или химическими реакциями. Имеет возможность настройки вдоль горизонтальной оси ±6,5 мм и возможность вращения в горизонтальной плоскости.


Интегрирующая сфера

Используется для жидких, твердых и порошкообразных образцов. Позволяет измерять абсолютный вантовый выход образцов с высокой точностью благодаря четырехшаговому методу измерений, исключающему влияние двух видов поглощения возбуждающего света на результаты измерений.


Блок автоматизированных поляризаторов для измерения фазы поляризации

Компонента для медицинских и биохимических задач. Позволяет измерять поляризацию и анизотропию флуоресценции. Анизотропия флуоресценции напрямую связана с поляризацией, и определяется как отношение поляризованного излучения к интенсивности общей флуоресценции.

Модель Описание
SFQY-9000 Спектрофлуориметр, в составе: решетка SFQY-A1 (1200 штр/мм@300 нм), решетка SFQY-A2 (1200 штр/мм@500 нм), SFQY-B2 (блок для работы с порошками), ФЭУ, чувствительный в красной области.
SFQY-9003 Спектрофлуориметр, в составе: решетка SFQY-A1 (1200 штр/мм@300 нм), решетка SFQY-A2 (1200 штр/мм@500 нм), SFQY-B2 (блок для работы с порошками), ФЭУ, чувствительный в голубой области.
SFQY-B1 Кюветный блок в комплекте с двумя кюветами.
SFQY-B2 Блок для работы с твердыми образцами.
SFQY-B3 Держатель образцов с водяным охлаждением.
SFQY-B4 Интегрирующая сфера.
SFQY-C1 Аксессуар для измерения поляризации возбуждающего излучения, 230-2000 нм.
SFQY-C2 Аксессуар для измерения поляризации излучения люминесценции, 230-2000 нм.
