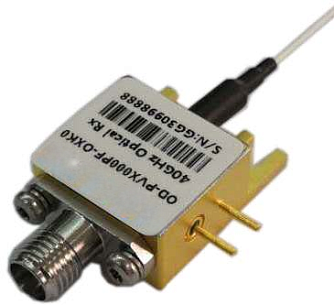

OD-PxX000PF-OX00 - высокоскоростные фотодетекторы
OD-PxX000PF-OX00 - серия высокоскоростных фотодетекторов.
- Диапазон рабочих длин волн 1100 - 1620 нм.
- Частотный диапазон до 40 ГГц.
- Чувствительность до 0,9 А/Вт.
OD-PxX000PF-OX00 представляет собой серию быстродействующих фотодетекторов, предназначенных как для цифровых, так и для аналоговых приложений.
Особенности:

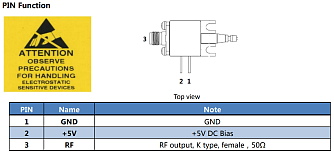

- Корпус 2 PIN, компактный дизайн.
- Сверхширокий диапазон рабочих частот до 40 ГГц.
- Высокая чувствительность 0,75 А/Вт (@1550 нм).
- Диапазон рабочих длин волн 1100 - 1620 нм.
- Сопротивление нагрузки 50 Ом.
- ВЧ-разъем K, female.
Электрические и оптические характеристики (@25°C)
| Параметр | Условия тестирования | Мин | Тип | Макс |
Ед. измерения |
|
|---|---|---|---|---|---|---|
| Длина волны |
|
1100 | - | 1620 | нм | |
| Диапазон рабочих частот |
PUX |
- | - | 20 | ГГц | |
|
PVX |
- | - | 40 | |||
| Чувствительность |
PUX |
1310 нм | 0,75 | 0,8 | - | мА/мВ |
| 1550 нм | 0,8 | 0,9 | - | |||
|
PVX |
1310 нм | 0,65 | 0,7 | - | ||
| 1550 нм | 0,7 | 0,75 | - | |||
|
Обратные потери (50 Ом) |
PUX |
1 - 20 ГГц | - | - | -8 | дБ |
|
PVX |
1 - 40 ГГц | - | -10 | -8 | ||
| Погрешность полосы пропускания |
PUX |
1 - 20 ГГц | - |
±1,5 |
±2 |
дБ |
|
PVX |
1 - 40 ГГц | - |
±1,5 |
±2 |
||
|
Обратное отражение |
ФД | -35 | -45 | - | дБ | |
| Темновой ток | ФД | - | 5 | 10 | нА | |
|
Рабочее напряжение DC |
+4,8 | +5 | +5,2 | В | ||
|
Рабочая температура |
|
-40 | - | +85 |
ºС |
|
|
Температура хранения |
|
-40 | - | +85 |
ºС |
|
|
Входная оптическая мощность насыщения |
- | - | 10 |
мВт |
||
| Прямой ток | - | - | 10 |
мА |
||
| Напряжение смещения | ФД | - | - | 20 |
В |
|
|
Влажность |
|
- | - | 85 | % | |
|
Давление |
|
86 | - | 106 | кПа | |
|
Электростатический разряд ESD |
|
- | - | Класс 0 | ||
Примечание: несоблюдение условий эксплуатации может привезти к снижению эффективности, выходу из строя, уменьшению срока его службы и стать причиной снятия с гарантии.
Характеристики волокна
| Параметр | Значение |
Ед. измерения |
|---|---|---|
| Тип волокна |
SM |
|
| Тип коннектора | FC/APC |
|
| Длина пигтейла | 1 | м |
| Минимальный радиус изгиба | 35 | мм |
- Высокоскоростная передача импульсного сигнала.
- Спутниковая связь.
- Беспроводная передача сигналов.
- Высокоскоростные тестирование и измерения.
- Распределённая антенная система.
- Дистанционное управление оборудованием.
- HFC и FTTx.
