OD-PXXxxxPx-OV32 - высокоскоростные фотодетекторы
Фотодетекторы серии OD-PXXxxxPx-OV32.
- Диапазоны рабочих длин волн 500 - 870 нм и 900 - 1700 нм.
- Частотный диапазон от 9 кГц до 12 ГГц.
- Чувствительность до 1,0 А/Вт.
- Коэффициент преобразования ≤-1000 В/Вт.
Серия OD-PXXxxxPx-OV32 представляет собой быстродействующий фотодетектор, предназначенный как для цифровых, так и для аналоговых приложений.
Особенности:

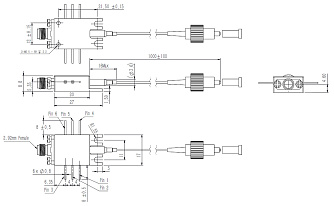

- Корпус 6 PIN, компактный дизайн.
- Сверхширокий диапазон рабочих частот: 9 кГц - 12 ГГц.
- Коэффициент преобразования: ≤-1000 В/Вт.
- Высокая чувствительность: 1,0 А/Вт (@1550 нм).
- Сопротивление нагрузки 50 Ом.
- Контроль оптической мощности.
Электрические и оптические характеристики (@25°C)
| Параметр | Условия тестирования | Мин | Тип | Макс |
Ед. измерения |
|
|---|---|---|---|---|---|---|
| Длина волны | 000 | 900 | - | 1700 | нм | |
| 002 | 500 | - | 870 | |||
|
Чувствительность |
000 |
1310 нм | 0,9 | 0,95 | - |
А/Вт |
| 1550 нм | 0,95 | 1,0 | - | |||
|
002 |
532 нм | 0,1 | 0,15 | - | ||
| 850 нм | 0,5 | 0,55 | - | |||
|
Полоса пропускания |
|
0,009 | - | 12 | ГГц | |
|
Коэффициент преобразования |
000 | 1310 нм | - | -1600 |
-1000 |
В/Вт |
| 002 | 850 нм |
- |
-1200 | -1000 | ||
| Погрешность полосы пропускания | 10 МГц - 12 ГГц | - |
± 1,5 |
± 2 |
дБ | |
|
Время нарастания |
10 - 90% | - | - | 30 | пс | |
|
NEP |
000 | - | 30 | - | пВт/√Гц | |
| 002 | - | 50 | - | пВт/√Гц | ||
|
Обратное отражение |
|
- | -40 | - | дБ | |
|
Рабочая температура |
|
-10 | - | +70 |
ºС |
|
|
Температура хранения |
|
-40 | - | +85 |
ºС |
|
|
Входная мощность насыщения |
|
10 | - | - |
мВт |
|
|
Рабочее напряжение DC |
|
+11,5 | - | +12,5 | В | |
|
Рабочий ток |
|
- |
180 | 250 | мА | |
|
Влажность |
|
- | - | 85 | % | |
|
Давление |
|
86 | - | 106 | кПа | |
|
Электростатический разряд ESD |
|
- | - |
Класс 1A 250 - 500 |
В | |
Характеристики волокна
| Параметр | Значение |
Ед. измерения |
|---|---|---|
| Тип волокна | SM/MM |
|
| Тип коннектора |
FC/APC |
|
| Длина пигтейла | 1 | м |
|
Минимальный радиус изгиба |
35 | мм |
- Высокоскоростная передача импульсного сигнала.
- Спутниковая связь.
- Беспроводная передача сигналов.
- Высокоскоростные тестирование и измерения.
- Распределённая антенная система.
- Дистанционное управление оборудованием.
