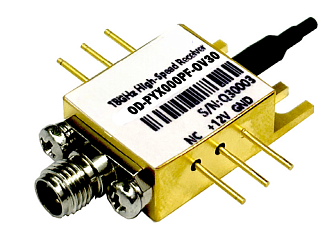

OD-PYX000Px-OV30 - высокоскоростные фотодетекторы
OD-PYX000Px-OV30 - серия высокоскоростных фотодетекторов.
- Диапазон рабочих длин волн от 900 до 1700 нм.
- Частотный диапазон от 9 кГц до 14 ГГц.
- Чувствительность до 1,0 А/Вт.
- Коэффициент преобразования ≤ -2000 В/Вт.
OD-PYX000Px-OV30 представляет собой серию быстродействующих фотодетекторов, предназначенных как для цифровых, так и для аналоговых приложений. Модуль содержит PIN-фотодиод с длиной волны отклика от 900 до 1700 нм.
Особенности:- Корпус 6 PIN, компактный дизайн.
- Сверхширокий диапазон рабочих частот: 9 кГц - 14 ГГц.
- Коэффициент преобразования: ≤ -2000 В/Вт.
- Широкий диапазон длин волн: 900 - 1700 нм.
- Сопротивление нагрузки 50 Ом.
- Контроль оптической мощности.
Электрические и оптические характеристики (@25°C)
| Параметр | Условия тестирования | Мин | Тип | Макс |
Ед. измерения |
|---|---|---|---|---|---|
| Длина волны |
|
900 | - | 1700 | нм |
|
Чувствительность |
1310 нм | 0,9 | 0,95 |
|
А/Вт |
| 1550 нм | 0,95 | 1,0 |
|
||
|
Полоса пропускания |
|
0,009 | - | 14 | ГГц |
|
Коэффициент преобразования |
1310 нм |
|
-2500 | -2000 | В/Вт |
| Погрешность полосы пропускания | 10 МГц - 14 ГГц | - |
± 1,5 |
± 2 |
дБ |
|
Время нарастания |
10 - 90% | 25 | пс | ||
|
NEP |
|
30 |
|
пВт/√Гц | |
|
Обратное отражение |
|
-40 |
|
дБ | |
|
Рабочая температура |
|
-10 | +70 |
ºС |
|
|
Температура хранения |
|
-40 | +85 |
ºС |
|
|
Входная мощность насыщения |
|
10 |
|
мВт |
|
|
Рабочее напряжение DC |
|
+11,5 | +12,5 | В | |
| Рабочий ток |
|
|
180 | 250 | мА |
|
Влажность |
|
- | 85 | % | |
|
Давление |
|
86 | 106 | кПа | |
|
Электростатический разряд ESD |
|
|
Класс 1A 250 - 500 |
В |
Характеристики волокна
| Параметр | Значение |
Ед. измерения |
|---|---|---|
| Тип волокна | SM/MM |
|
| Тип коннектора |
FC/APC |
|
| Длина пигтейла | 1 | м |
|
Минимальный радиус изгиба |
35 | мм |
- Высокоскоростная передача импульсного сигнала.
- Спутниковая связь.
- Беспроводная передача сигналов.
- Высокоскоростные тестирование и измерения.
- Распределённая антенная система.
- Дистанционное управление оборудованием.
