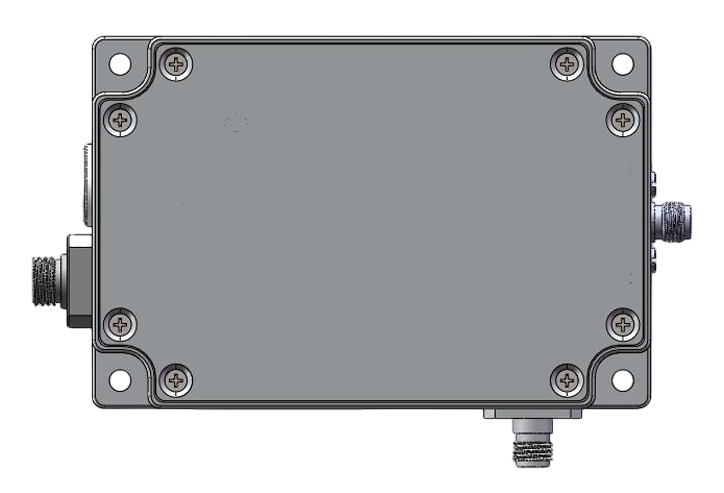

DMX61C-14G - высокоскоростной фотоприёмник с усилителем до 14 ГГц
DMX61C-14G - высокоскоростной фотоприёмник с усилителем до 14 ГГц.
- Диапазон частот 9 Гц - 14 ГГц.
- Оптическая мощность насыщения 10 дБм.
- Чувствительность 0,95 А/Вт.
- Коэффициент преобразования -2500 В/Вт.
- Диапазон рабочих длин волн 900 - 1700 нм.
Высокоскоростной фотоприёмник DMX61C-14G с усилением сигнала с полосой пропускания 14 ГГц. Обладает высоким коэффициентом преобразования и высокой чувствительностью. Применяется для передачи и обнаружения оптических сигналов в оптоволоконных системах.
Особенности:
- Максимальная рабочая частота: 14 ГГц.
- Рабочее напряжение: +15 В.
- Сверхбыстрый отклик.
- Высокий коэффициент преобразования.
- РЧ вывод с сопротивлением 50 Ом.
- Контроль входной оптической мощности.
| Параметр |
Значение |
Ед. измерения | |||
|---|---|---|---|---|---|
|
Модель
|
DMX61C-14G |
- | |||
|
Волоконно-оптический разъем
|
FC (SM/MM) | - | |||
|
Длина волны
|
900 - 1700 | нм | |||
|

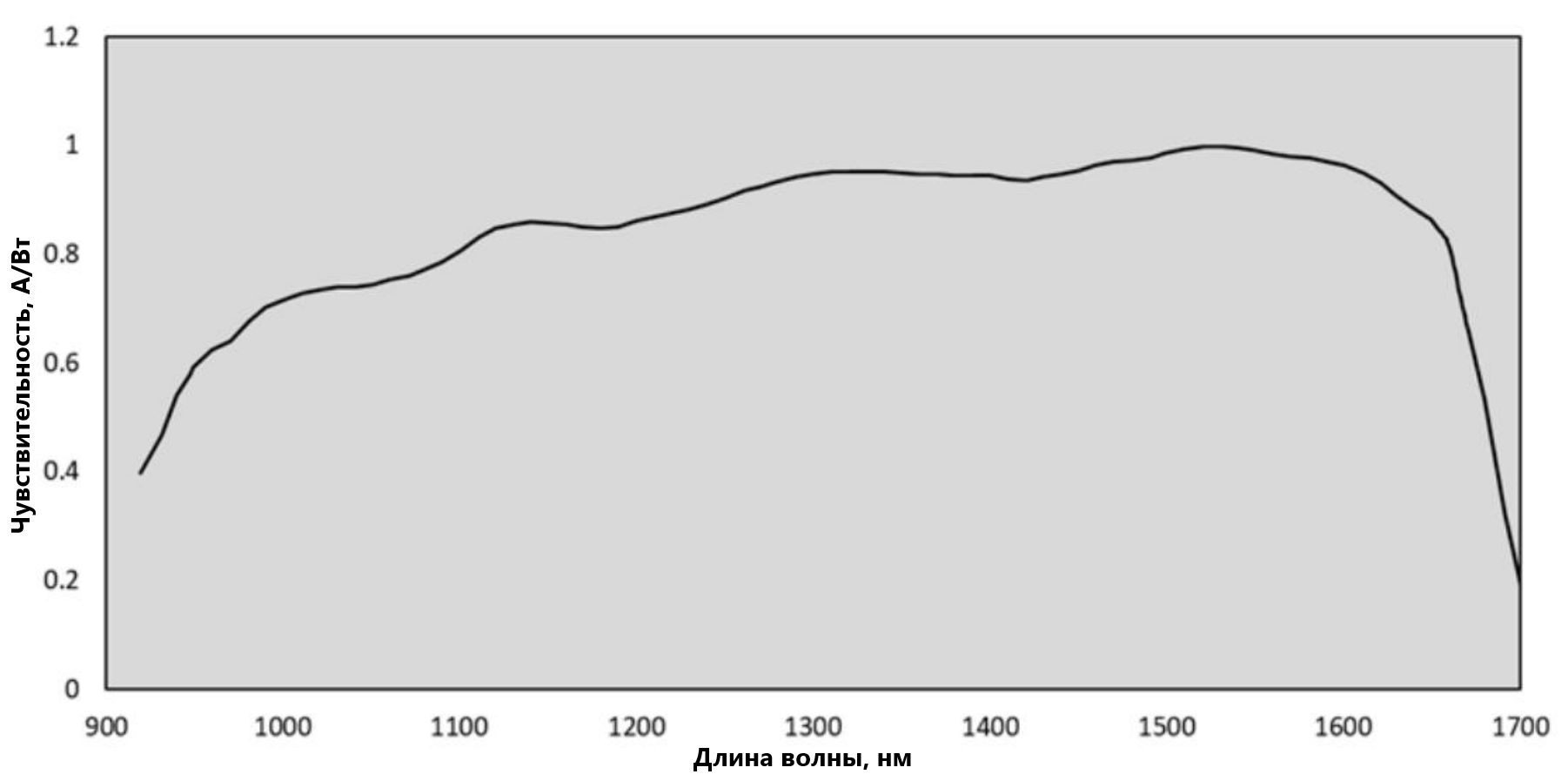

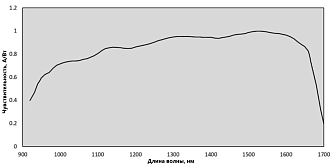

Чувствительность (1550 нм)
|
0,95 |
А/Вт | |||
|
Полоса пропускания
|
9⋅10-6 – 14 |
ГГц | |||
|
Время нарастания
|
25 |
пс | |||
|
Коэффициент преобразования
|
-2500 |
В/Вт | |||
|
Плоскостность усиления
|
±1,5 | дБ | |||
|
NEP
|
30 | Вт/√Гц | |||
|
Оптическая мощность насыщения
|
10 | дБм | |||
|
Обратное отражения
|
-40 | дБ | |||
|
Коэффициент усиления контроля
смещения постоянного тока |
1 | В/мА | |||
|
Полоса пропускания контроля
смещения постоянного тока |
50 | кГц | |||
|
Выходное напряжение
смещения постоянного тока |
0,01 – 10 | В | |||
|
Выходное сопротивление
|
50 | Ом | |||
|
Выходное соединение
|
AC/DC | - | |||
|
Выходной разъем
|
2,92 мм (female) | - | |||
|
Рабочее напряжение
|
+15 | VDC | |||
|
Рабочая температура
|
-10 – 65 | °C | |||
|
Температура хранения
|
-40 – 85 | °C | |||
- Быстрая синхронизация.
- Беспроводная передача оптического сигнала на радиочастоте.
- Волоконно-оптические линии задержки.
- Беспроводная высокоскоростная передача импульсного сигнала.
- Сверхскоростные испытания и измерения.
- Беспроводная распределенная антенная система.
