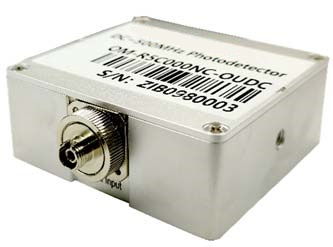

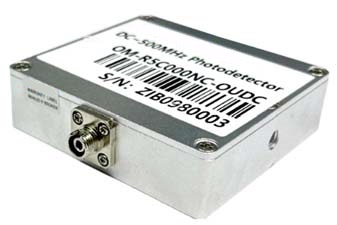

MA03G - фотоприёмники со сверхвысоким коэффициентом усиления до 500 МГц
MA03G - серия фотоприёмников со сверхвысоким коэффициентом усиления.
- Диапазон частот от DC до 500 МГц.
- Диапазон длин волн от 300 до 1700 нм.
- Время нарастания до 0,7 нс.
- Коэффициент усиления до 980000 В/Вт.
- Мощность насыщения до 640 мкВт.
Серия фотоприёмников со сверхвысоким коэффициентом усиления MA03G предназначена для регистрирования сигналов в диапазоне длин волн от 300 до 1700 нм и частот до 500 МГц.
Особенности:
- Ширина полосы частот опционально: DC-5 МГц, DC-200 МГц, DC-500 МГц.
- Диапазон длин волн опционально: 900-1700 нм и 300-1100 нм.
- Высокий коэффициент усиления: до 980000 В/Вт.
- Быстрый отклик, время нарастания до 0,7 нс.
- Высокая чувствительность до 0,5 мА/мВт.
- Радиочастотный выход поддерживает 50 Ом.
- Конструкция с EMI/EMC.
- Высокая надежность.
Тип 000:
| Параметр | Условия тестирования | Мин. | Тип. | Макс. | Ед. измерения | |
|---|---|---|---|---|---|---|
|
Диапазон длин волн
|
Тип 000
|
900 - 1700 | нм | |||
|
Частотный диапазон
|
-3 дБ
|
DC - 500 | МГц | |||
|
-3 дБ
|
DC - 200 | МГц | ||||
|
-3 дБ
|
DC - 5 | МГц | ||||
|
Чувствительность PD
|
1310 нм
|
0,7 | 0,75 | - | мА/мВт | |
|
1310 нм
|
0,75 | 0,8 | - | мА/мВт | ||
|
Время нарастания
|
DC-500 МГц, 10%～90%
|
- | 0,7 |
- |
нс | |
|
DC-200 МГц, 10%～90%
|
- | 1,4 | - | нс | ||
|
Коэффициент усиления
|
DC-500 МГц
|
1310 нм | 6000 | 8000 | - | В/Вт |
|
DC-200 МГц
|
1310 нм |
12000 | 15000 | - | В/Вт | |
|
DC-5 МГц
|
1310 нм | - | 980000 | - | В/Вт | |
|
NEP
|
DC-500 МГц
|
- | 5 | - |
пВт/√Гц |
|
|
DC-200 МГц |
- | 4 | - | пВт/√Гц | ||
|
DC-5 МГц
|
- | 4 | - | пВт/√Гц | ||
|
Мощность насыщения
|
DC-500 МГц
|
- | 320 | - | мкВт | |
|
DC-200 МГц
|
- | 130 | - | мкВт | ||
|
DC-5 МГц
|
- | 3,2 | - |
мкВт |
||
|
Минимальная входная оптическая мощность |
DC-200 МГц/500 МГц
|
- | 25 | - |
мкВт |
|
|
DC-5 МГц
|
- | 0,01 | - |
мкВт |
||
|
Рабочее напряжение (DC)
|
±13,5 |
±15 |
±16,5 |
В | ||
|
Рабочий ток
|
+15В, DC
|
- | 100 | 120 | мА | |
Тип 003:
| Параметр | Условия тестирования | Мин. | Тип. | Макс. | Ед. измерения | |
|---|---|---|---|---|---|---|
|
Диапазон длин волн
|
Тип 003
|
300 - 1100 | нм | |||
|
Частотный диапазон
|
-3 дБ
|
DC - 500 | МГц | |||
|
-3 дБ
|
DC - 200 | МГц | ||||
|
Чувствительность PD
|
700 нм
|
- |
0,5 |
- | мА/мВт | |
|
Время нарастания
|
DC-500 МГц, 10%～90%
|
- | 0,7 |
- |
нс | |
|
DC-200 МГц, 10%～90%
|
- | 1,4 | - | нс | ||
|
Коэффициент усиления
|
DC-500 МГц
|
850 нм | 3000 | 4000 | - | В/Вт |
|
DC-200 МГц
|
850 нм |
6000 | 7000 | - | В/Вт | |
|
NEP
|
DC-500 МГц
|
- | 9 | - |
пВт/√Гц |
|
|
DC-200 МГц |
- | 8 | - | пВт/√Гц | ||
|
Мощность насыщения
|
DC-500 МГц
|
- | 640 | - | мкВт | |
|
DC-200 МГц
|
- | 260 | - | мкВт | ||
|
Минимальная входная оптическая мощность |
DC-200 МГц/500 МГц
|
- | 12,5 | - |
мкВт |
|
|
Рабочее напряжение (DC)
|
±13,5 |
±15 |
±16,5 |
В | ||
|
Рабочий ток
|
+15В, DC
|
- | 110 | 130 | мА | |
- Система синхронизации.
- Передача радиочастотного сигнала по оптоволокну.
- Детектирование при слабом излучении.
- Гетеродинное оптическое детектирование.
Артикул: OM - R x C xxx N x - O U DC.
|
|
|
Частота | Длина волны |
|
Оптический разъем и тип волокна |
|
|
Рабочая температура |
|
|
|---|---|---|---|---|---|---|---|---|---|---|
| OM | - |
R |
1: DC - 5 МГц. 2: DC - 200 МГц. 3: DC - 500 МГц. |
000: 900 - 1700 нм. 003: 300 - 1100 нм. |
N |
C: FC/PC SM. A: FC/PC MM (62.5 мкм). |
- | O | U: 10 to 35°С. | DC |
