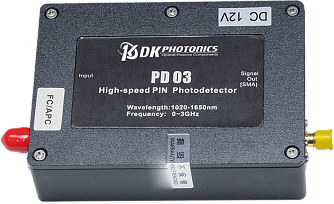

PD03 - высокоскоростной фотодетектор
PD03 - высокоскоростной InGaAs PIN фотодетекторный модуль.
- Диапазон длин волн 1020 - 1650 нм.
- Полоса пропускания 3 ГГц.
- Волоконный ввод излучения.
- Время нарастания 125 пс.
- Материал InGaAs.
Производитель: DK PHOTONICS
PD03 – это высокоскоростной фотодетекторный модуль на основе InGaAs, предназначенный для использования в оптических системах передачи данных и других фотоэлектрических преобразователях. Модуль обладает широкой фотоэлектрической полосой пропускания, поддерживает высокую скорость приема данных. Выходной сигнал передается через интерфейс SMA, что упрощает подключение к измерительному оборудованию.
Особенности:
- Широкая полоса пропускания.
- Высокая скорость приема данных.
- Волоконный ввод излучения.
| Параметр | Значение | Ед.измерения |
|---|---|---|
| Диапазон длин волн | 1020 - 1650 | нм |
|
Диапазон входной оптической мощности
|
-10 - +18 | дБм |
|
Время нарастания
|
125 | пс |
|
Макс.выходной электрический сигнал
|
1500 | мВ |
|
Фотоэлектрический отклик
|
1 30 |
А/Вт мВ/мВт |
|
Обратные потери
|
-37 | дБ |
|
Выходное сопротивление
|
50 | Ом |
|
Предельная частота
|
0..3 | ГГц |
|
Тип волокна
|
SMF-28e | |
|
Тип коннектора
|
FC/APC | |
|
РЧ разъем
|
SMA | |
|
Источник питания
|
12 | В |
|
Размеры
|
100 х 70 х 25 | мм |
|
Рабочая температура
|
-5 ~ +55 | °C |
|
Рабочая влажность воздуха
|
0 - 70 | % |
- Опто-волоконные системы связи.
- Измерения импульсных лазеров.
- Анализ нелинейных эффектов в оптоволокне.
PD03 - высокоскоростной фотодетектор 694.08(Kб)
