R-PD-50G - высокоскоростные фотоприёмники с усилителем до 50 ГГц
R-PD-50G - высокоскоростные фотоприёмники, предназначенные для регистрации светового сигнала.
- Длина волны 1550 нм.
- Полоса пропускания 50 ГГц.
- Коэффициент усиления 20 В/Вт.
Производитель: ROFEA OPTOELECTRONICS

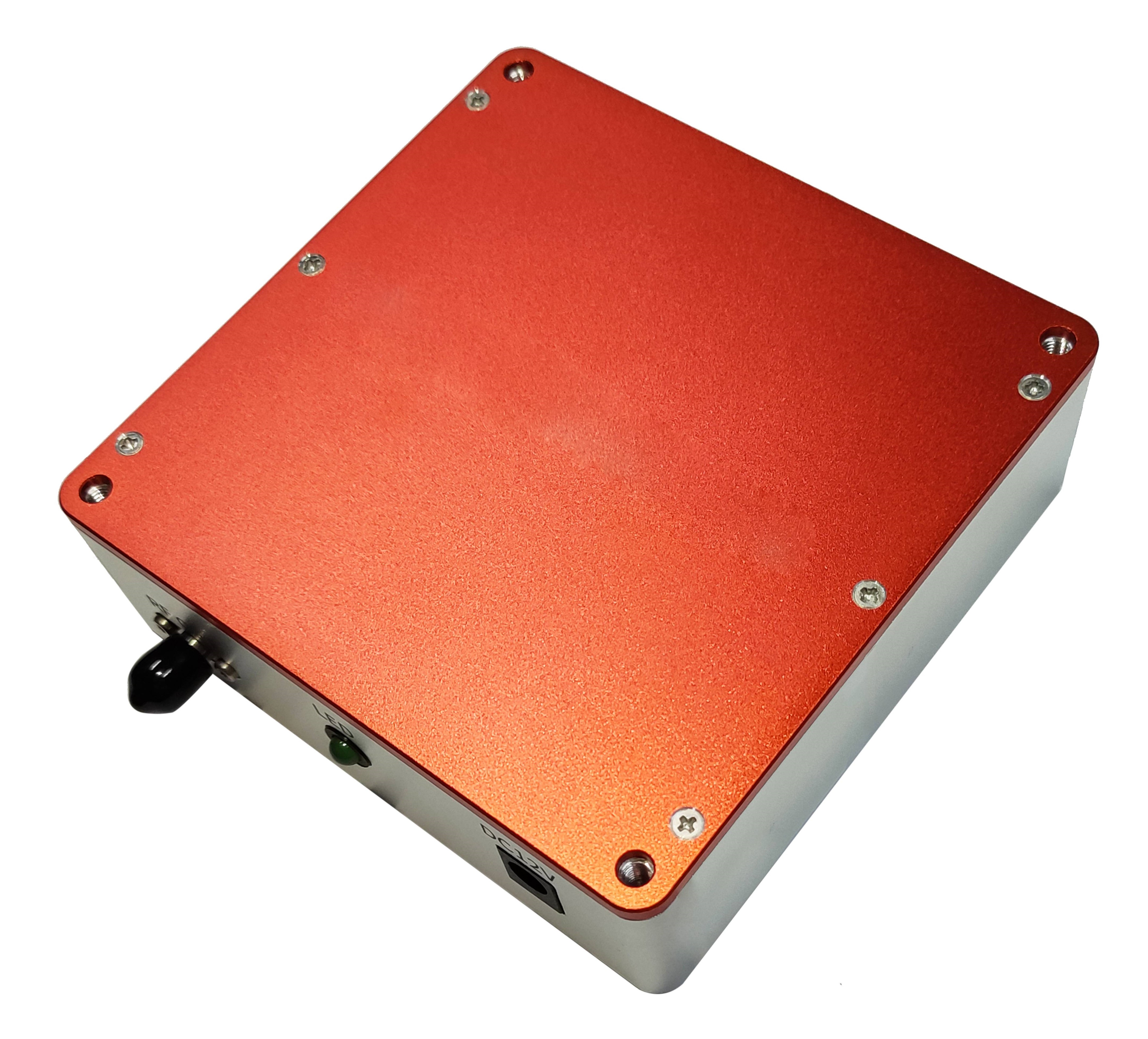

R-PD-50G представляют собой высокоскоростные фотоприёмники, предназначенные для обнаружения излучения в диапазоне частот до 50 ГГц. Эти приборы оснащёны высокопроизводительным PIN-детектором, а также одномодовым оптоволоконным входным разъёмом и выходным 2,92 мм разъемом. Детекторы обладают высоким коэффициентом усиления и высокой чувствительностью. Также фотоприёмники оснащены DC разъемом. В основном используются в высокоскоростных волоконно-оптических системах передачи данных, оптоволоконных сенсорных системах и других областях.
Особенности:
- Длина волны 1550 нм.
- Полоса пропускания 50 ГГц (3 дБ).
- Компактная конструкция.
- Выходной 2,92 мм разъем.
| Параметр |
Значение |
Ед.измерения | ||
|---|---|---|---|---|
| Мин. | Тип. | Макс. | ||
|
Длина волны
|
1480 | 1550 | 1620 | нм |
|

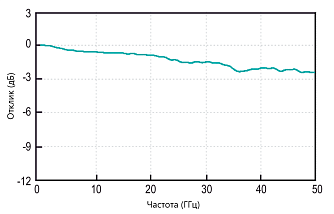

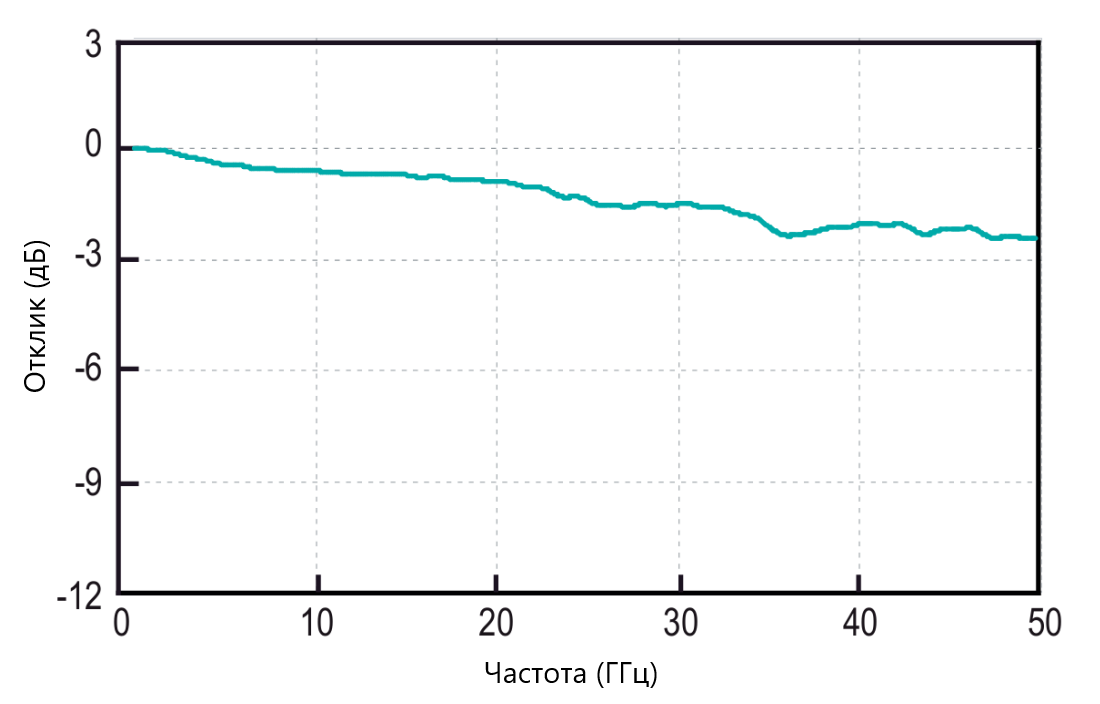

Полоса пропускания (-3 дБ)
|
- | - | 50 | ГГц |
|
Темновой ток (25°C)
|
- | 5 | 200 | нА |
|
Чувствительность (1550 нм)
|
0,5 | 0,65 | - | А/Вт |
|
Время нарастания
|
- | 9 | - | пс |
|
Потери, не зависящие от поляризации
|
- | 0,3 | - | дБ |
|
Оптические обратные потери
(0,05-50 ГГц) |
27 | - | - | дБ |
|
Коэффициент усиления
|
- | 20 | - | В/Вт |
|
Электрические обратные потери
(0,05-50 ГГц) |
- | - | -10 | дБ |
|
Выходной импеданс
|
- | 50 | - | Ом |
|
Рабочее напряжение (DC)
|
12 | В | ||
|

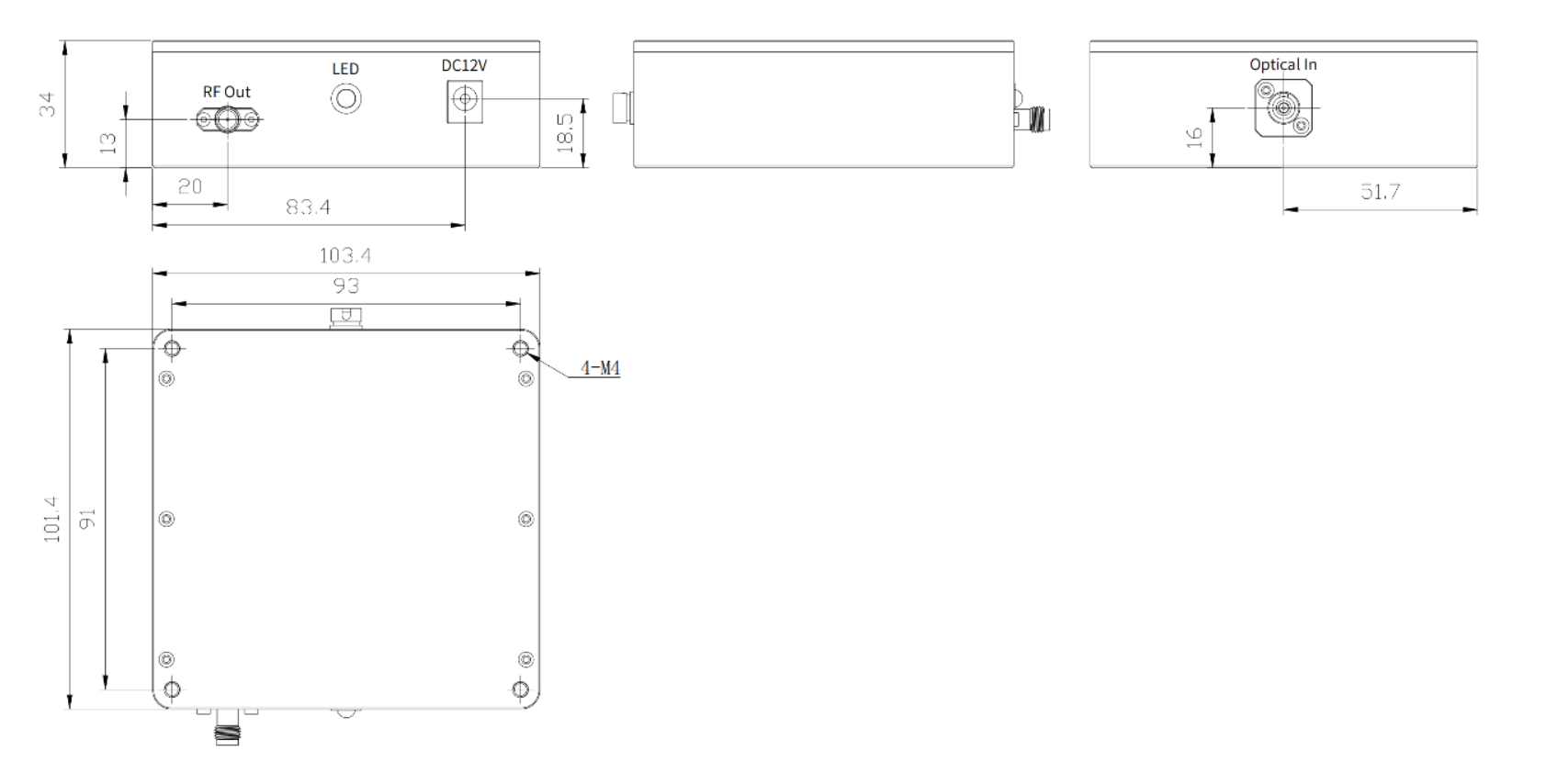

Размеры
|
103,4×101,4×34 | мм | ||
|
Тип волокна
|
SM | - | ||
|
Волоконный разъем
|
FC/PC, FC/APC | - | ||
|
Выходной интерфейс
|
K(f) | - | ||
|
Входная оптическая мощность
|
- |
- |
10 | мВт |
|
Рабочее напряжение
|
- | 12 | - | В |
|
Рабочая температура
|
-10 | - | 60 |
°C |
|
Температура хранения
|
-40 | - | 85 |
°C |
|
Влажность
|
5 | - | 90 | % |
- Высокоскоростное обнаружение световых импульсов.
- Высокоскоростная оптоволоконная связь.
- Микроволновые линии связи.
- Оптоволоконная сенсорная система Бриллюэна.
|
|
Фотодетектор | Полоса пропускания | Длина волны | Тип волокна | Тип разъема | Тип соединения |
|---|---|---|---|---|---|---|
| R | PD | 50G: 50 ГГц | A: 1550 нм |
SM: одномодовое волокно |
FP: FC/PC FA: FC/APC |
DC |
| Модель | Описание | |
|---|---|---|
| R-PD-50G | Высокоскоростной фотоприёмник с усилителем. Длина волны 1550 нм. Полоса пропускания 50 ГГц. Коэффициент усиления 20 В/Вт. |
