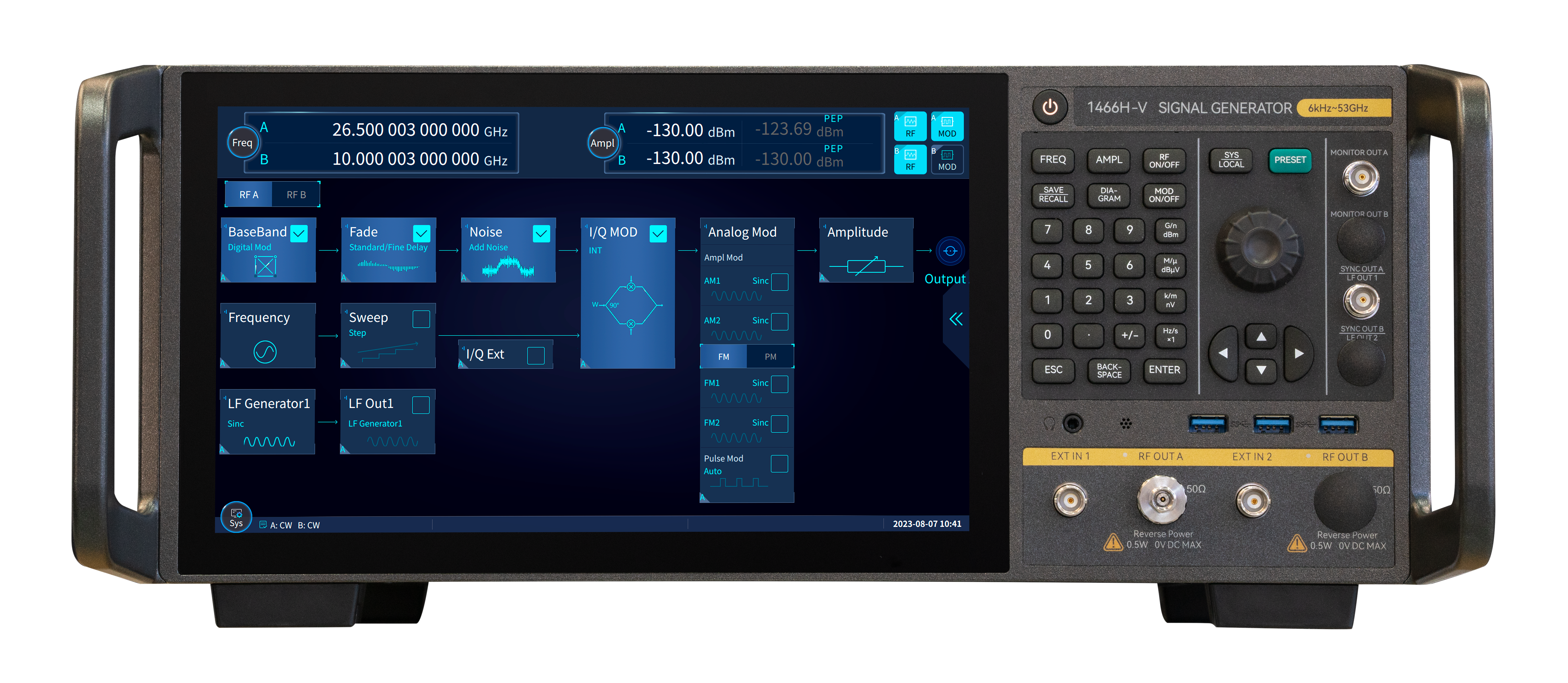

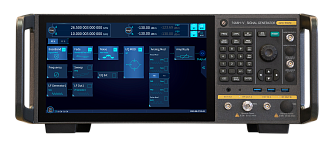

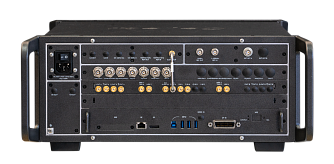

1466 - генераторы сигналов

Серия генераторов 1466 - инструменты для разработки и тестирования, позволяет получать непрерывные или модулированные сигналы

Частотный диапазон: 6 кГц - 110 ГГц.
Фазовый шум одиночной боковой полосы: -132 дБн/Гц.
Динамический диапазон выходного сигнала: -150 до +25 дБ.
Амплитудная, частотная и фазовая модуляции.
Минимальная длительность импульса: 20 нс.
Поддерживает пошаговый, списком, аналоговый (S15) и мощностный(S16) режимы развертки.

Узнать цену

Задать вопрос

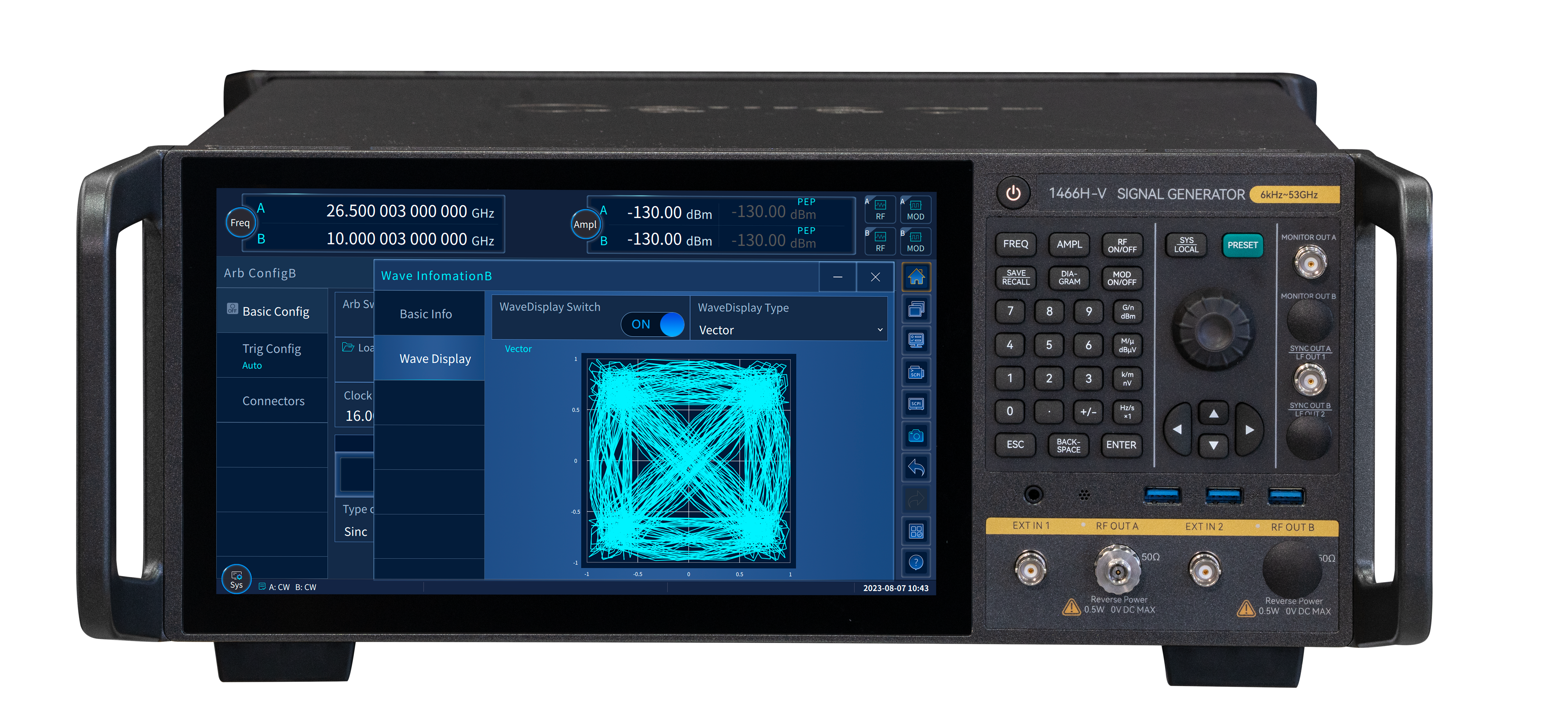

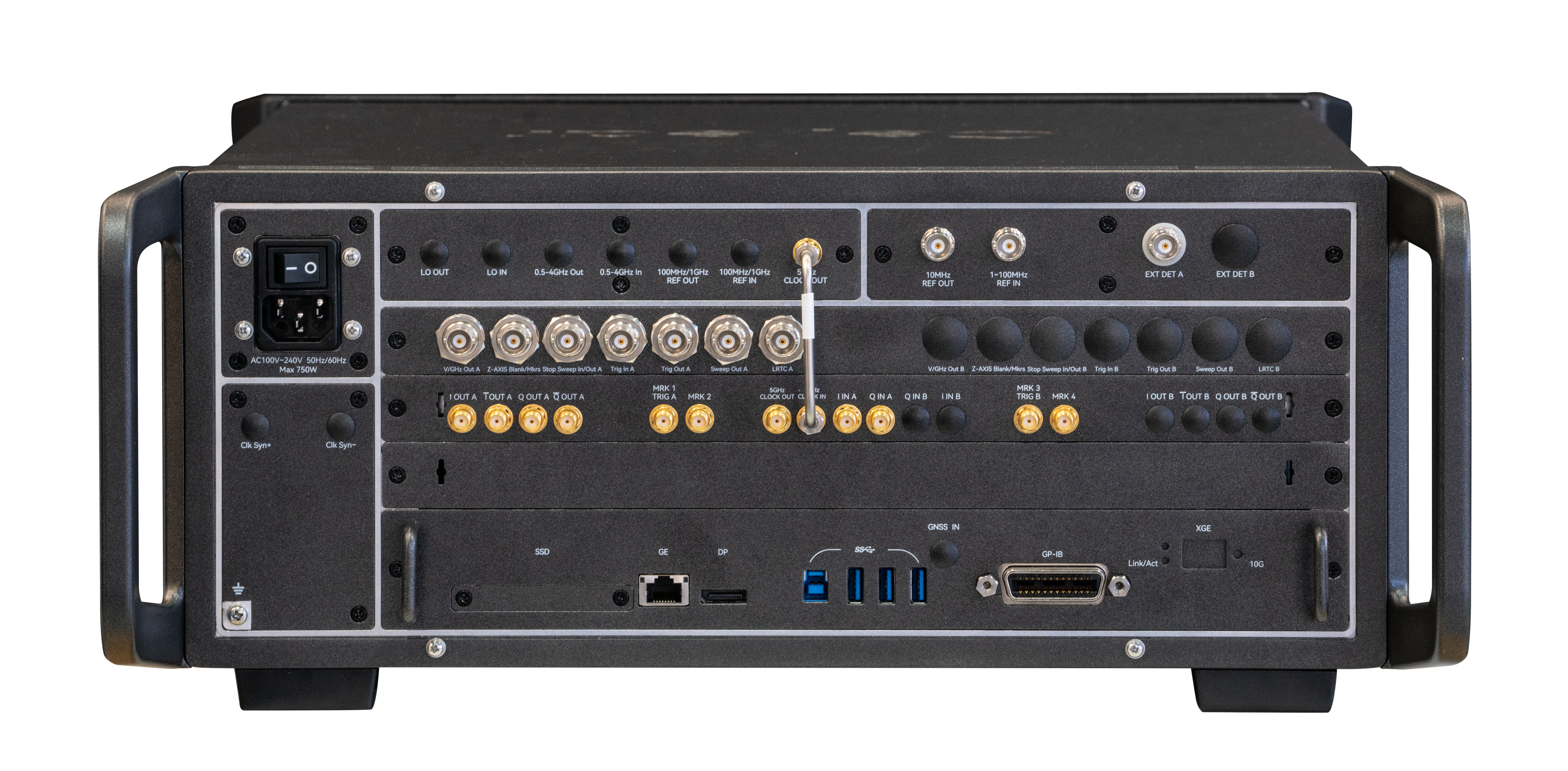

Генераторы сигналов серии 1466, работающие в диапазоне частот от 6 кГц до 110 ГГц, обладают спектром выходного сигнала высокой чистоты и мощности. Фазовый шум одиночной боковой полосы при несущей в 10 ГГц и частотным сдвигом в 10 кГц составляет 15 дБн/Гц. Максимальная мощность сигнала на выходе достигает 1 Вт при несущей 20 ГГц., при этом динамический диапазон мощности остается на уровне - 150 дБ. Вышеперечисленные параметры позволяют соответствовать высоким требованиям при тестировании и разработке устройств. 8240X позволяет расширить диапазон частот до 750 ГГц. Это делает его мощным инструментом для эффективного тестирования соответствия радиочастотной связи 5G диапазону.

Также устройства 1466 поддерживают функцию высокоточной аналоговой перестройки и высокопроизводительную аналоговую и импульсную модуляцию с максимальной шириной полосы встроенного модулированного генератора в 10 МГц, различные формы сигнала, минимальную длительность импульса в 20 нс и гибкие пакеты импульсов.

Генераторы сигналов позволяют получить непрерывные или модулированные сигналы, являющиеся не только идеальным локальным осциллятором и генератором тактовых импульсов, но ещё высокопроизводительным симулятором источника аналоговых сигналов.

Основной областью применений являются оценка работы радаров, тестирование приёмников в областях авиационного, космического, навигационного и телекоммуникационного приборостроения.

Чистый спектр

Генераторы сигналов серии 1466 производят сигнал высокой чистоты, типичные значения фазового шума одиночной боковой полосы при несущей в 1 ГГц и частотным сдвигом в 10 кГц составляет -145 дБн/Гц. При несущей в 10 ГГц и частотным сдвигом в 10 кГц значение фазового шума одиночной боковой полосы составлzет -132 дБн/Гц. Подобные характеристики могут быть использованы в допплеровских радарах, блокировании высокопроизводительных приёмников и тестировании смежных каналов. Также благодаря этому приборы становятся хорошей альтернативой локальным осцилляторам и генераторам тактовых импульсов.

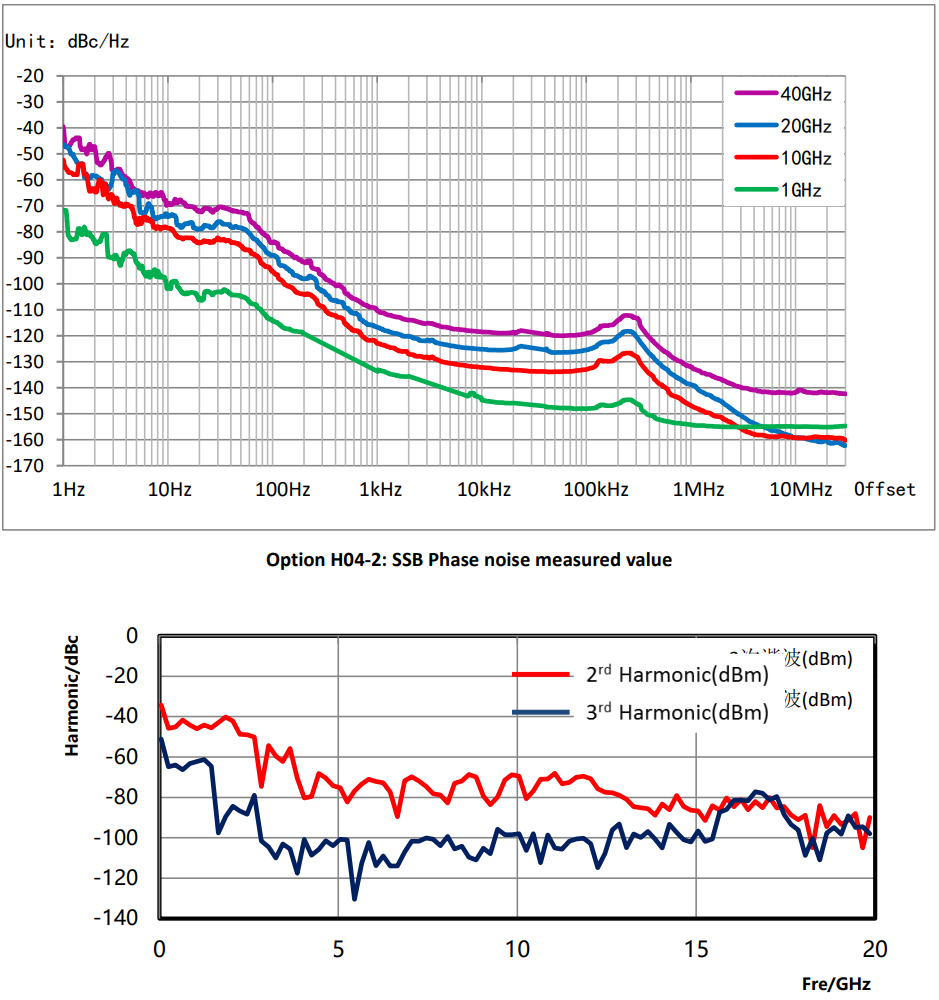

Измеренное значение гармоник 1466D

Сигнал с широкой полосой и большой мощностью

Типичные значения мощности сигнала на выходе составляют +27 дБм при несущей в 5 ГГц, +24 дБм при несущей в 20 ГГц, +25 дБм при несущей в 30 ГГц и +22 дБм при несущей в 60 ГГц, благодаря чему пропала необходимость во внешнем усилении, а сигнал на выходе сохраняет стабильную большую выходную мощность.

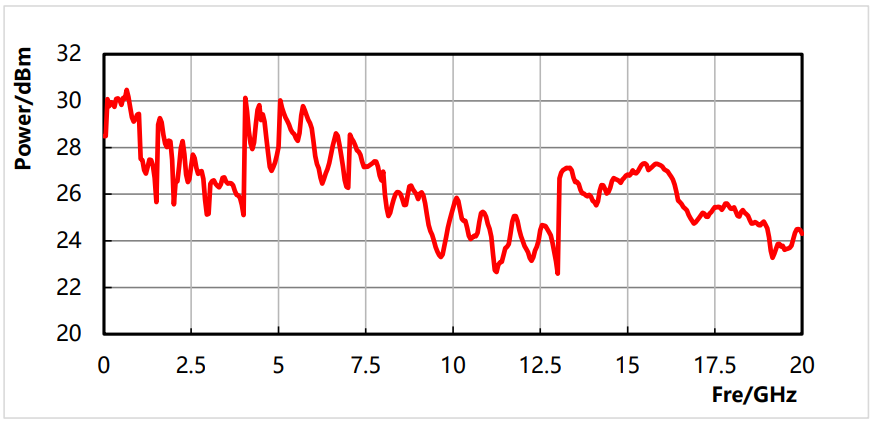

1466D максимальная выходная мощность (опция H05-20)

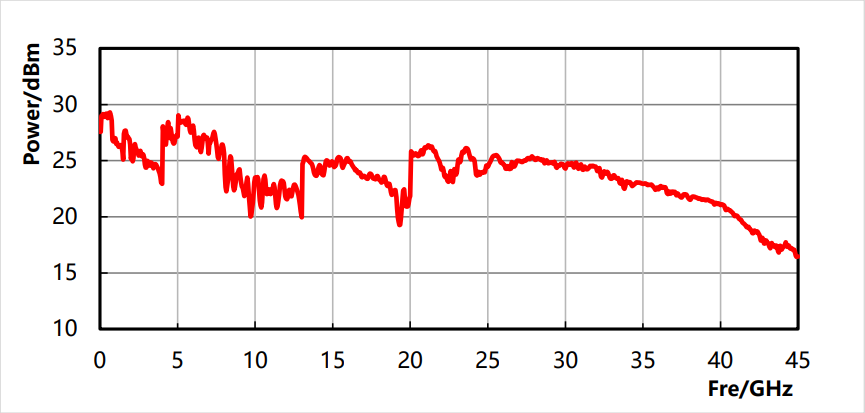

1466G максимальная выходная мощность (опция H05-20)

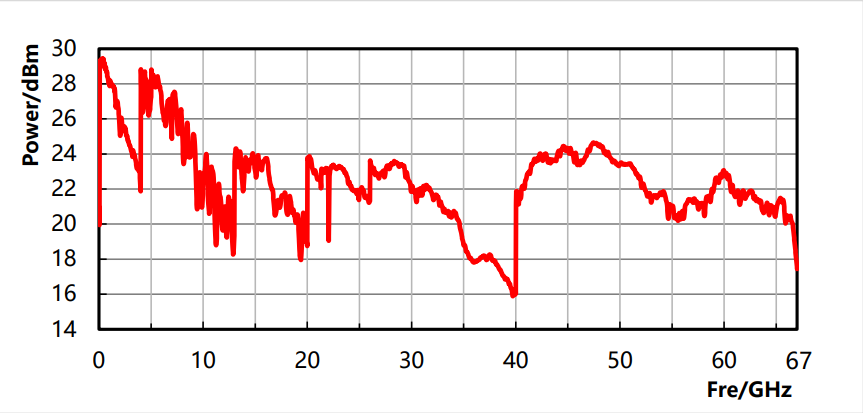

1466L максимальная выходная мощность (опция H05-20)

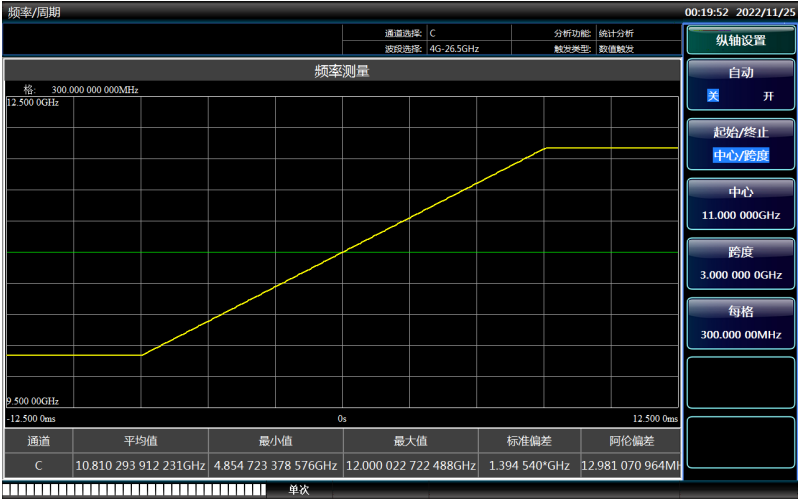

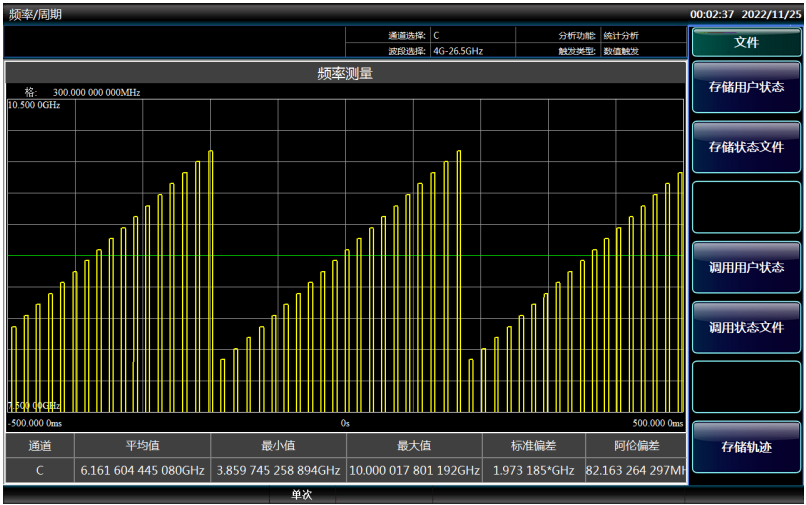

Режимы развертки

Пошаговый.
Списком.
Аналоговый (S15).
Мощностный(S16).

Отличительные особенности:

Высокая точность векторной модуляции.
Широкая полоса и высокая мощность.
Высокая стабильность по частоте и мощности.
Точная аналоговая перестройка по частоте.
Широкий динамический диапазон.
Превосходная аналоговая модуляция.
Высокопроизводительная импульсная модуляция.
Возможность автоматически записывать команды SCPI и генерировать скрипт для управления прибором в один шаг.
Единообразный пользовательский интерфейс и функционал независимо от операционной системы или устройства.

Параметр	Значение						Ед. Измерения
Частотные характеристики
Частотный диапазон 1466C	6 кГц ~ 13 ГГц						-
Частотный диапазон 1466D	6 кГц ~ 20 ГГц						-
Частотный диапазон 1466E	6 кГц ~ 33 ГГц						-
Частотный диапазон 1466G	6 кГц ~ 45 ГГц						-
Частотный диапазон 1466H	6 кГц ~ 53 ГГц						-
Частотный диапазон 1466L	6 кГц ~ 67 ГГц						-
Частотный диапазон 1466N	6 кГц ~ 90 ГГц						-
Частотный диапазон 1466P	6 кГц ~ 110 ГГц						-
Порядок внутренних гармоник	6 кГц ≤ f ≤ 10 МГц: -						-
	10 МГц ≤ f ≤ 50 МГц: -
	50 МГц ≤ f ≤ 62,5 МГц: 1/256
	62,5 МГц ≤ f ≤ 125 МГц: 1/128
	125 МГц ≤ f ≤ 250 МГц: 1/64
	250 МГц ≤ f ≤ 500 МГц: 1/32
	500 МГц ≤ f ≤ 1 ГГц: 1/16
	1 ГГц ≤ f ≤ 2 ГГц: 1/8
	2 ГГц ≤ f ≤ 4 ГГц: 1/4
	4 ГГц ≤ f ≤ 8 ГГц: 1/2
	8 ГГц ≤ f ≤ 20 ГГц: 1
	20 ГГц ≤ f ≤ 40 ГГц: 2
	40 ГГц ≤ f ≤ 67 ГГц: 4
	100 ГГц ≤ f ≤ 110 ГГц: 6
Частотное разрешение	0,001						Гц
Время перестройки частоты	< 15						мс
Скорость старения временной базы	5×10^-10 /день (после 30 дней непрерывной работы)						-
Частота опорного выходного сигнала	10						МГц
Мощность опорного входного сигнала	>4 (50Ω)						дБм
Частота опорного выходного сигнала	1 ~ 100 (шаг 1 Гц)						МГц
Мощность опорного входного сигнала	-5 ± 10 (50Ω)						дБм
Свойства развертки
Режимы развертки	пошаговый, списком, аналоговый (S15), мощностный(S16)						-
Максимальная скорость развертки	f > 4 ГГц		400				МГц/мс
Погрешность развертки	± 0,05 * ширина развертки (в пределах максимальной ширины 100 мс)						-
Параметры мощности сигнала
Минимальная мощность	Стандартная модель		опция H01-90/120/130				дБм
1466C/D/E/G	-10 (-20)		H01-130: 6 кГц ≤ f ≤ 110 кГц -90 (-150 опционально) f > 100 кГц -120 (-150 опционально)
1466H/L	-10 (-20)		H01-90: -90 (-110 опционально) H01-120: -90 (-140 опционально)
1466N/P	-10 (-20)		H01-50: -50 (-70 опционально)
Максимальная мощность	Частотный диапазон	Стандартная модель	Опция H01-130	Опция H05-13	Опция H01-130 + H05-13		дБм
1466С	6 кГц≤ f ≤ 50 МГц	15	15	15	15
1466С	50 МГц≤ f ≤ 13 ГГц	15	15	20	20
	Частотный диапазон	Стандартная модель	Опция H01-130	Опция H05-20	Опция H01-130 + H05-20		дБм
1466D	6 кГц ≤ f ≤ 50 МГц	15	15	15	15
1466D	50 МГц ≤ f ≤ 20 ГГц	15	15	20	20
	Частотный диапазон	Стандартная модель	Опция H01-130	Опция H05-33	Опция H01-130 + H05-33		дБм
1466E	6 кГц ≤ f ≤ 50 МГц	8	8	8	8
	50 МГц ≤ f ≤ 6 ГГц	12	12	20	18
	6 ГГц ≤ f ≤ 18 ГГц	12	12	18	18
	18 ГГц ≤ f ≤ 30 ГГц	12	12	17	17
	30 ГГц ≤ f ≤ 33 ГГц	12	12	18	18
	Частотный диапазон	Стандартная модель	Опция H01-130	Опция H05-45	Опция H01-130 + H05-45		дБм
1466G	6 кГц ≤ f ≤ 50 МГц	8	8	8	8
	50 МГц ≤ f ≤ 6 ГГц	12	12	20	20
	6 ГГц ≤ f ≤ 18 ГГц	12	12	18	18
	18 ГГц ≤ f ≤ 30 ГГц	12	12	17	17
	30 ГГц ≤ f ≤ 40 ГГц	12	12	18	18
	40 ГГц ≤ f ≤ 45 ГГц	12	12	14	14
	Частотный диапазон	Стандартная модель	Опция H01-90/120	Опция H05-53	Опция H01-90/120 + H05-53		дБм
1466H	6 кГц ≤ f ≤ 50 МГц	8	8	8	8
	50 МГц ≤ f ≤ 20 ГГц	8	8	17	16
	20 ГГц ≤ f ≤ 40 ГГц	8	8	15	13
	40 ГГц ≤ f ≤ 53 ГГц	8	8	20	18
	Частотный диапазон	Стандартная модель	Опция H01-90/120	Опция H05-67	Опция H01-90/120 + H05-67		дБм
1466L	6 кГц ≤ f ≤ 50 МГц	8	8	8	8
	50 МГц ≤ f ≤ 20 ГГц	8	8	17	16
	20 ГГц ≤ f ≤ 40 ГГц	8	8	15	13
	40 ГГц ≤ f ≤ 53 ГГц	8	8	20	18
	53 ГГц ≤ f ≤ 65 ГГц	8	8	18	16
	65 ГГц ≤ f ≤ 67 ГГц	8	8	15	12
	Частотный диапазон	Стандартная модель	Опция H01-50	Опция H05-90	Опция H01-50 + H05-90		дБм
1466N	6 кГц ≤ f ≤ 50 МГц	5	5	8	8
	50 МГц ≤ f ≤ 20 ГГц	5	5	13	13
	20 ГГц ≤ f ≤ 40 ГГц	5	5	12	10
	40 ГГц ≤ f ≤ 67 ГГц	3	3	10	8
	67 ГГц ≤ f ≤ 85 ГГц	0	0	7	5
	85 ГГц ≤ f ≤ 90 ГГц	-5	-5	3	0
	Частотный диапазон	Стандартная модель	Опция H01-50	Опция H05-90	Опция H01-50 + H05-90		дБм
1466P	6 кГц ≤ f ≤ 50 МГц	5	5	8	8
	50 МГц ≤ f ≤ 20 ГГц	5	5	13	13
	20 ГГц ≤ f ≤ 40 ГГц	5	5	12	10
	40 ГГц ≤ f ≤ 67 ГГц	3	3	10	8
	67 ГГц ≤ f ≤ 85 ГГц	0	0	7	0
	85 ГГц ≤ f ≤ 110 ГГц	-5	-5	3	5
Погрешность мощности	Частотный диапазон	P -10..+10	P +10..+25	P >25
Стандартная модель	6 кГц≤ f ≤ 50 МГц	± 1,0	± 1,0	-			дБ
	50 МГц < f ≤ 3 ГГц	± 0,5	± 0,5	±1,0
	3 ГГц < f ≤ 20 ГГц	± 0,9	± 0,9	± 1,2
	20 ГГц < f ≤ 40 ГГц	± 1,0	± 1,0	-
	40 ГГц < f ≤ 50 ГГц	± 1,3	± 1,3	-
	50 ГГц < f ≤ 67 ГГц	± 1,8	± 1,8	-
	67 ГГц < f ≤ 85 ГГц	± 2,0	± 2,0	-
	85 ГГц < f ≤ 110 ГГц	± 2,2	-	-
	Частотный диапазон	P +120..-90	P -90..-50	P -50..+10	P +10..+25	P >+25
Опция H01-130/120/90/50	6 кГц≤ f ≤ 50 МГц	-	±1,5	±1,0	±1,0	-	дБ
	50 МГц < f ≤ 3 ГГц	±1,2	±0,7	±0,5	±0,5	±1,0
	3 ГГц < f ≤ 20 ГГц	±1,8	±0,9	±0,9	±0,9	±1,2
	20 ГГц < f ≤ 40 ГГц	-	±1,2	±1,0	±1,0	-
	40 ГГц < f ≤ 50 ГГц	-	±1,5	±1,3	±1,3	-
	50 ГГц < f ≤ 67 ГГц	-	±2,0	±1,8	±1,8	-
	67 ГГц < f ≤ 85 ГГц	-	-	±2,0	±2,0	-
	85 ГГц < f ≤ 110 ГГц	-	-	±2,2	-	-
Разрешение мощности	0,01						дБ
Температурная стабильность мощности	0,02						дБ/°С
Сопротивление выхода	50						Ом
Коэффициент стоячей волны	100 кГц≤ f ≤ 20 ГГц		< 1.6				-
	20 ГГц < f ≤ 40 ГГц		< 1.8
	40 ГГц < f ≤ 67 ГГц		< 2.0
	67 ГГц < f ≤ 85 ГГц		< 2.5
	85 ГГц < f ≤ 110 ГГц		< 3.0
Максимальная обратная мощность	0.5						Вт
Спектральные характеристики
	Частотный диапазон		Стандартная модель
Гармоника (при +10 дБм или макс. указанной выходной мощности)	100 кГц ≤ f ≤ 3 ГГц		< -30				дБн
	3 ГГц ≤ f ≤ 67 ГГц		< -55
	67 ГГц ≤ f ≤ 110 ГГц		< -40
Суб-гармоника (при +10 дБм или макс. указанной выходной мощности)	6 кГц ≤ f ≤ 20 ГГц		< -80				дБн
	20 ГГц < f ≤ 40 ГГц		< -60
	40 ГГц < f ≤ 110 ГГц		< -50
	Частотный диапазон		опция H04-1		опция H04-2
Паразитная гармоника (при 0 дБм, за пределами смещения 3 кГц)	6 кГц ≤ f ≤ 250 МГц		< -58		< -68		дБн
	250 МГц < f ≤ 4 ГГц		< -70		< -80
	4 ГГц < f ≤ 10 ГГц		< -70		< -80
	10 ГГц < f ≤ 20 ГГц		< -64		< -74
	20 ГГц < f ≤ 40 ГГц		< -58		< -68
	40 ГГц < f ≤ 67 ГГц		< -52		< -62
	67 ГГц < f ≤ 110 ГГц		< -48		< -58

	Частотный диапазон	10 Гц	100 Гц	1 кГц	10 кГц	100 кГц	1 МГц	10 МГц
Фазовый шум боковой волны H04-1	100 МГц	-	-118	-141	-148	-150	-	-	дБ
	250 МГц ≤ f ≤ 500 МГц	-	-111	-130	-145	-143	-	-
	0.5 ГГц < f ≤ 1 ГГц	-	-105	-124	-140	-138	-	-
	1 ГГц < f ≤ 2 ГГц	-	-100	-118	-134	-132	-	-
	2 ГГц < f ≤ 3.2 ГГц	-	-93	-113	-128	-126	-	-
	3.2 ГГц < f ≤ 10 ГГц	-	-85	-105	-120	-118	-	-
	10 ГГц < f ≤ 20 ГГц	-	-79	-99	-114	-112	-	-
	20 ГГц < f ≤ 28.5 ГГц	-	-73	-93	-108	-106	-	-
	40 ГГц < f ≤ 67 ГГц	-	-67	-87	-103	-101	-	-
	67 ГГц < f ≤ 110 ГГц	-	-61	-81	-97	-95	-	-
Фазовый шум боковой волны H04-2	100 МГц	-102	-118	-141	-148	-150	-152	-152	дБ
	250 МГц ≤ f ≤ 500 МГц	-92	-112	-135	-146	-148	-150	-150
	0.5 ГГц < f ≤ 1 ГГц	-90	-110	-134	-144	-147	-150	-150
	1 ГГц < f ≤ 2 ГГц	-88	-104	-127	-138	-142	-148	-148
	2 ГГц < f ≤ 4 ГГц	-82	-99	-122	-135	-136	-146	-148
	4 ГГц < f ≤ 10 ГГц	-77	-91	-115	-128	-128	-140	-154
	10 ГГц < f ≤ 20 ГГц	-71	-85	-109	-122	-122	-134	-152
	20 ГГц < f ≤ 40 ГГц	-63	-79	-99	-116	-116	-128	-142
	40 ГГц < f ≤ 67 ГГц	-57	-73	-94	-110	-110	-122	-136
	67 ГГц < f ≤ 110 ГГц	-51	-67	-88	-104	-104	-116	-130
Модуляционные характеристики
Частотная модуляция (опция S11)	Максимальное отклонение：N×20 МГц (N: номер гармоники) Точность (при 1 кГц, N × 20 кГц ≤ отклонение < N × 800 кГц): < ±(2,5%×смещение частоты + 20 Гц) Скорость модуляции (полоса пропускания 3 дБ, смещение частоты N×500 кГц): DC-10MГц Искажения (при 1 кГц, N×20 кГц ≤ отклонение < N × 800 кГц): <1%								-
Фазовая модуляция (опция Н02А)	Максимальное отклонение: Нормальный режим: N×20 рад (N: номер гармоники) Широкополосный режим: N×2 рад (N - номер гармоники) Точность (при 1 кГц, N × 0.2 рад ≤ отклонение＜N × 8 рад, нормальный режим) <± (3% отклонения + 0,01 рад) Скорость модуляции (полоса пропускания 3 дБ, широкополосный режим): DC～10МГц Искажения (при 1кГц, N × 0.8 рад ≤ отклонение＜N × 8 рад, THD): <0,8%								-
Амплитудная модуляция (опция Н02А)	Макс. глубина：＞90％ Скорость модуляции (полоса пропускания 3 дБ, глубина модуляции 30%): DC～100кГц Точность (частота модуляции 1 кГц, глубина модуляции 30%): ±5% от настройки + 1% Искажения (частота модуляции 1 кГц, линейный режим, THD, глубина модуляции 30%): <1,5%								-
Импульсная модуляция (опция S12)	> 50 МГц - 67 ГГц				> 67 ГГц
Коэффициент переключения	> 80				> 60				дБ
Время нарастания и спада	< 20				< 30				нс
Частота повторения	0 Гц - 25 МГц				0 Гц - 25 МГц				-
Минимальная ширина импульса	0,1				0,1				мкс
Узкополосная импульсная модуляция (опция S13)
Коэффициент переключения	> 80				-				дБ
Время нарастания и спада	< 10				-				нс
Частота повторения	0 Гц - 25 МГц				-				-
Минимальная ширина импульса без ALC	20				-				нс
Внутренняя модуляция сигнала источника (опции S14)	Три независимых сигнала для частотной/фазовой модуляции, амплитудной модуляции и низкочастотной модуляции Формы волны: синус, квадратная, треугольная, пила, белый шум, двойной синус Диапазон частот:～10 МГц для синуса, двойного синуса, синуса развертки; 0.1 Гц～1 МГц для квадрата, треугольника, пилы Разрешение частоты: 0.1 Гц Низкочастотный выход: Амплитуда: 0-5В, на нагрузку 50Ω								-
Общие характеристики
Радиочастотный разъём	1466C/D: 3,5 мм (male), импеданс 50Ω								-
	1466E/G: 2,4 мм (male), импеданс 50Ω
	1466H/L: 1,85 мм (male), импеданс 50Ω
	1465N/P: 1,0 мм (male), импеданс 50Ω
Максимальные размеры	475×193×620 (с ручкой и защитным бампером) 426х177х500								мм×мм×мм
Вес	< 35								кг
Источник питания	100-120В, AC, 50-60Гц или 200-240 В, AC, 50～60Гц								-
Потребляемая мощность	< 600								Вт
Рабочая температура	0～50								℃
Температура хранения	-40～70								℃

Тестирование приёмников и усилителей.
Тестирование износоустойчивости.
Замена осциллятора и генератора тактовой частоты.
Телекоммуникационное приборостроение.
Авиационное приборостроение.
Космическое приборостроение.
Навигационное приборостроение.
Контроль характеристик квантовых состояний.
Квантовые технологии и исследования.

1466 - генераторы сигналов 2533.91(Kб)

Модель	Описание
1466С	Векторный генератор сигналов. Диапазон частот 6 кГц～13 ГГц.
1466D	Векторный генератор сигналов. Диапазон частот 6 кГц～20 ГГц.
1466E	Векторный генератор сигналов. Диапазон частот 6 кГц～33 ГГц.
1466G	Векторный генератор сигналов. Диапазон частот 6 кГц～45 ГГц.
1466H	Векторный генератор сигналов. Диапазон частот 6 кГц～53 ГГц.
1466L	Векторный генератор сигналов. Диапазон частот 6 кГц～67 ГГц.
1466N	Векторный генератор сигналов. Диапазон частот 6 кГц～90 ГГц.
1466P	Векторный генератор сигналов. Диапазон частот 6 кГц～110 ГГц.
1466-H01-130	Опция: переменный аттенюатор 130 дБ для увеличения динамического диапазона выходной мощности (опция может быть использована совместно с 1466C/D/E/G).
1466-H01-90	Опция: переменный аттенюатор 90 дБ для увеличения динамического диапазона выходной мощности (опция может быть использована совместно с 1466H/L).
1466-H01-120	Опция: переменный аттенюатор 120 дБ для увеличения динамического диапазона выходной мощности (опция может быть использована совместно с 1466H/L).
1466-H01-50	Опция: переменный аттенюатор 50 дБ для увеличения динамического диапазона выходной мощности (опция может быть использована совместно с 1466N/P).
1466-H01-B130	Опция: переменный аттенюатор 130 дБ для увеличения динамического диапазона выходной мощности канала В (опция может быть использована совместно с 1466C/D, требуется опция 1466-H11-B13/B20).
1466-H04-1	Опция: низкий фазовый шум. Уменьшенный фазовый шум 10ГГц@10кГц: -120дБн/Гц (для опций 1466-H04-1 и 1466-H04-2, необходимо выбрать одну из них).
1466-H04-2	Опция: низкий фазовый шум. Уменьшенный фазовый шум 10ГГц@10кГц: -128дБн/Гц (для опций 1466-H04-1 и 1466-H04-2, необходимо выбрать одну из них).
1466-H04-B1	Опция: низкий фазовый шум канал В. Уменьшенный фазовый шум 10ГГц@10кГц: -120дБн/Гц (для опций 1466-H11-B13/B20).
1466-H04-B2	Опция: низкий фазовый шум канал В. Уменьшенный фазовый шум 10ГГц@10кГц: -128дБн/Гц (для опций 1466-H11-B13/B20, 1466-H04-2).
1466-H05-13	Опция: выход 13 ГГц высокой мощности (опция может быть использована для 1466С).
1466-H05-20	Опция: выход 20 ГГц высокой мощности (опция может быть использована для 1466D).
1466-H05-33	Опция: выход 33 ГГц высокой мощности (опция может быть использована для 1466E).
1466-H05-45	Опция: выход 45 ГГц высокой мощности (опция может быть использована для 1466G).
1466-H05-53	Опция: выход 53 ГГц высокой мощности (опция может быть использована для 1466H).
1466-H05-67	Опция: выход 67 ГГц высокой мощности (опция может быть использована для 1466L).
1466-H05-90	Опция: выход 90 ГГц высокой мощности (опция может быть использована для 1466N).
1466-H05-110	Опция: выход 110 ГГц высокой мощности (опция может быть использована для 1466P).
1466-H05-B13	Опция: выход 13 ГГц высокой мощности канал В (опция может быть использована для 1466С, необходима опция 1466-H11-B13).
1466-H05-B20	Опция: выход 20 ГГц высокой мощности канал В (опция может быть использована для 1466D, необходима опция 1466-H11-B13).
1466-H11-B13	Опция: векторный канал В (добавляет дополнительный канал В: 6 кГц - 13 ГГЦ, для 1466C/D).
1466-H11-B20	Опция: векторный канал В (добавляет дополнительный канал В: 6 кГц - 20 ГГЦ, для 1466D).
1466-H94	Опция: комплект для монтажа в стойку.
1466-H98	Опция: английский интерфейс.
1466-H99	Опция: кейс для транспортировки из алюминиевого сплава.
1466-H100	Опция: бумажная версия руководства по эксплуатации.
1466-S11	Опция: аналоговая модуляции (АМ, ФМ, ЧМ).
1466-S12	Опция: импульсная модуляция (минимальная длительность импульса 100 нс).
1466-S13	Опция: узкоимпульсная модуляция (минимальная длительность импульса 20 нс).
1466-S14	Опция: низкочастотный выход и функция генерации сигнала в форме волны.
1466-S15	Опция: линейная (аналоговая) развертка.
1466-S16	Опция: развертка по мощности.
