1652B - генератор сигналов произвольной формы

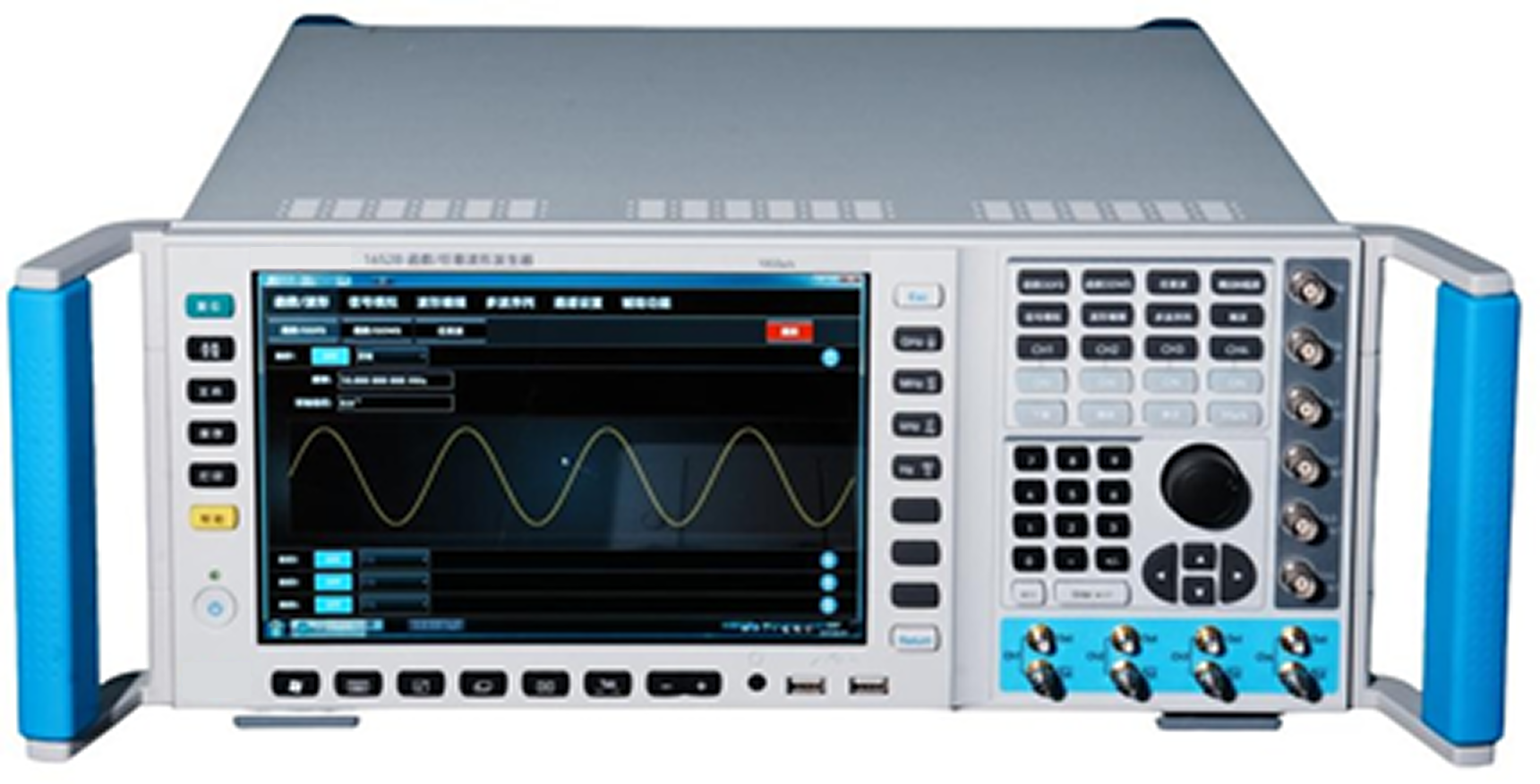

1652B — генератор функций и сигналов произвольной формы. Поддерживает генерацию стандартных функциональных сигналов, редактируемых сигналов произвольной формы, имитацию сигналов радара и сигналов сложной электромагнитной обстановки, а также генерацию сигналов базовой полосы I/Q. Предусмотрены различные режимы воспроизведения: по таймеру, по внешнему запуску и в циклическом режиме, а также возможность задания числа повторов. Поддерживается синхронизация каналов и синхронизация между несколькими приборами.
- Частота дискретизации: 5 Гвыб/с.
- Вертикальное разрешение: 16 бит.
- Выходная частота: от 10 МГц до 4 ГГц.
Особенности
- Широкополосный программируемый выход: максимальная выходная частота до 4 ГГц.
- Богатый набор форм сигналов: синусоидальный, прямоугольный, импульсный, треугольный, пилообразный, постоянное напряжение.
- Синхронный маркерный выход: до двух маркеров на канал, уровни высокого и низкого сигнала регулируются отдельно.
- Низкий уровень джиттера и перерегулирования на выходе.
- Высокая равномерность амплитудно-частотной характеристики (АЧХ) выходного широкополосного сигнала.
- Синхронизация выходов между каналами.
- Различные режимы воспроизведения: по таймеру, по внешнему запуску, циклическое, однократное и др.
- Настраиваемое количество однократных воспроизведений: от 1 до 65530.
- Поддержка дистанционного управления через сетевой порт (Ethernet).
Широкие возможности генерации функциональных сигналов
Поддерживаются два метода: DDFS и DDWS. Метод DDFS аналогичен принципу работы стандартных генераторов функций на основе DDS (прямого цифрового синтеза). Метод DDWS генерирует функциональные сигналы поточечно (режим воспроизведения произвольных форм сигналов), поддерживает запуск по триггеру, независимую настройку нарастающего и спадающего фронтов и т.д.

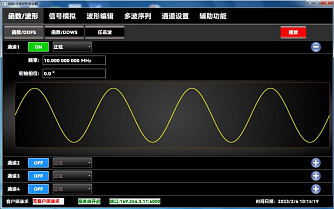

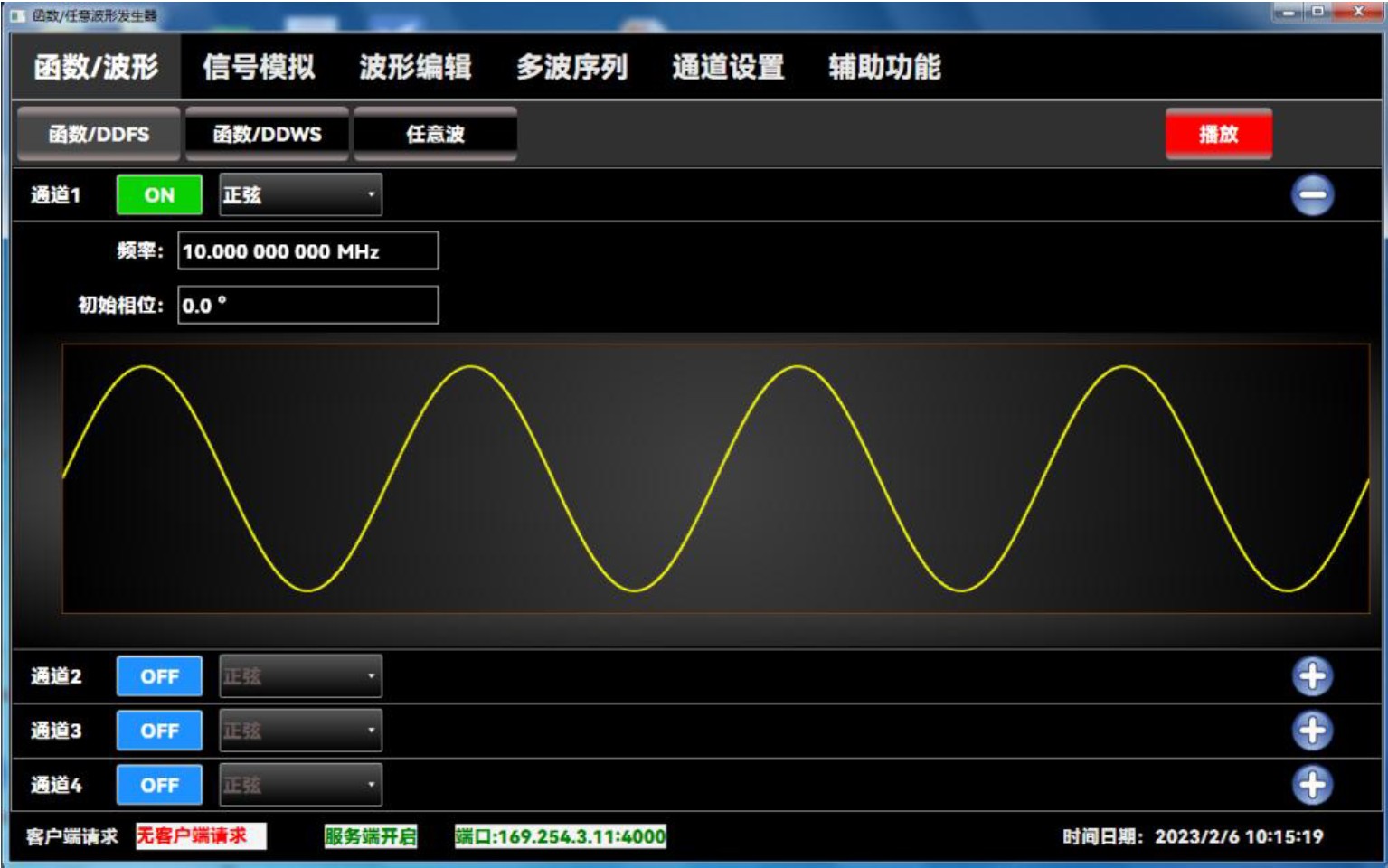

Генерация функциональных сигналов

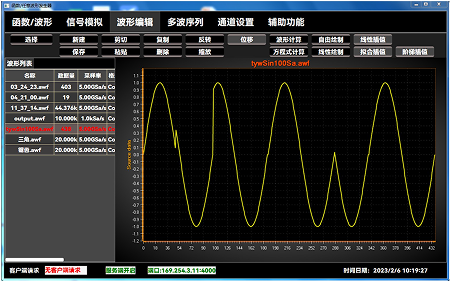

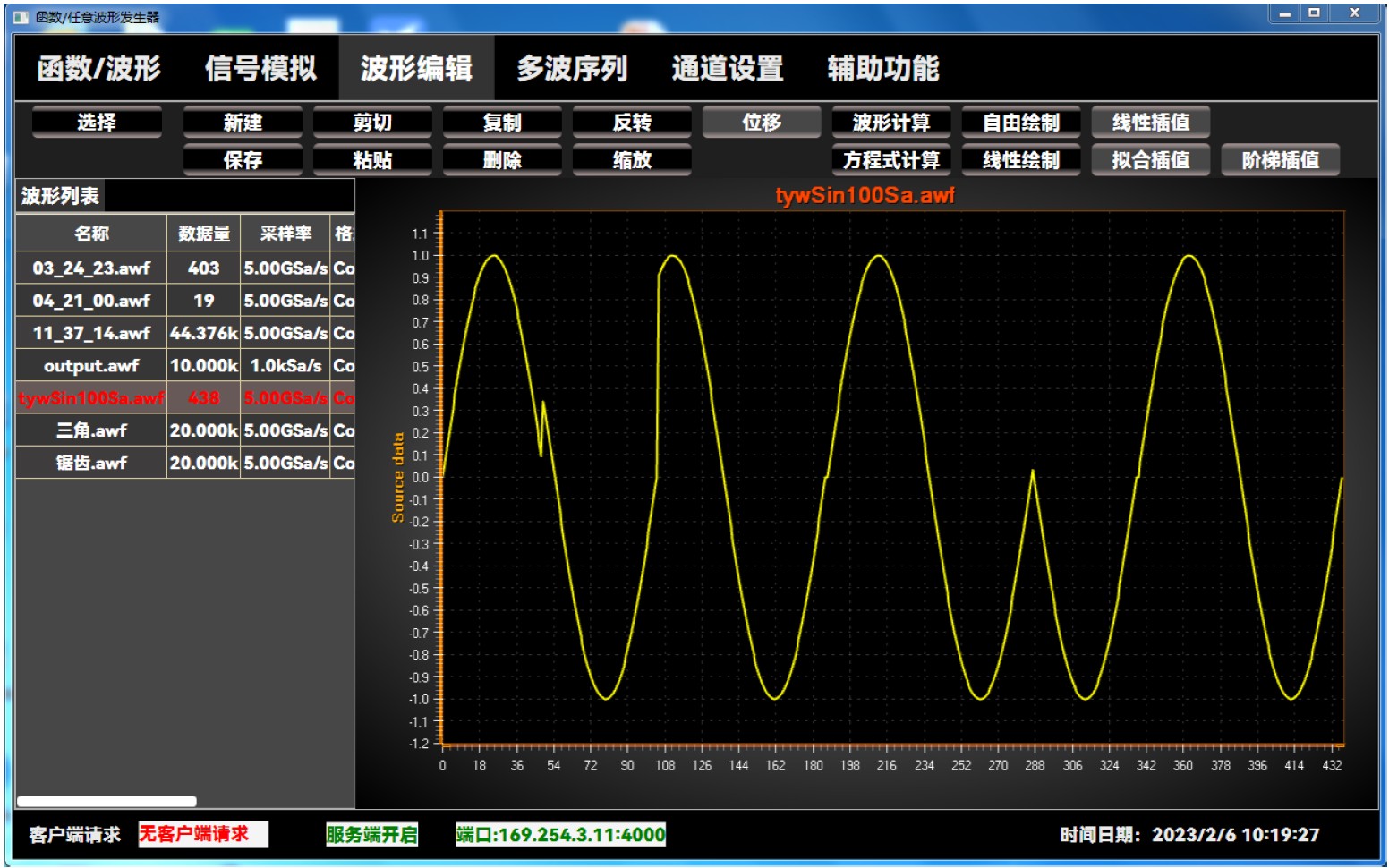

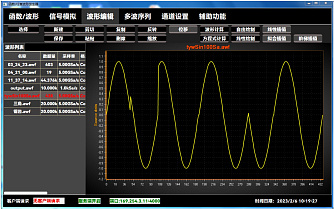

Генерация широкополосных произвольных сигналов
Обеспечивает различные функции редактирования и генерации сигналов, такие как IQ, IF/RF, импульсный радар и др., поддерживает рисование и редактирование кривых произвольных форм сигналов.
Генерация широкополосных произвольных сигналов

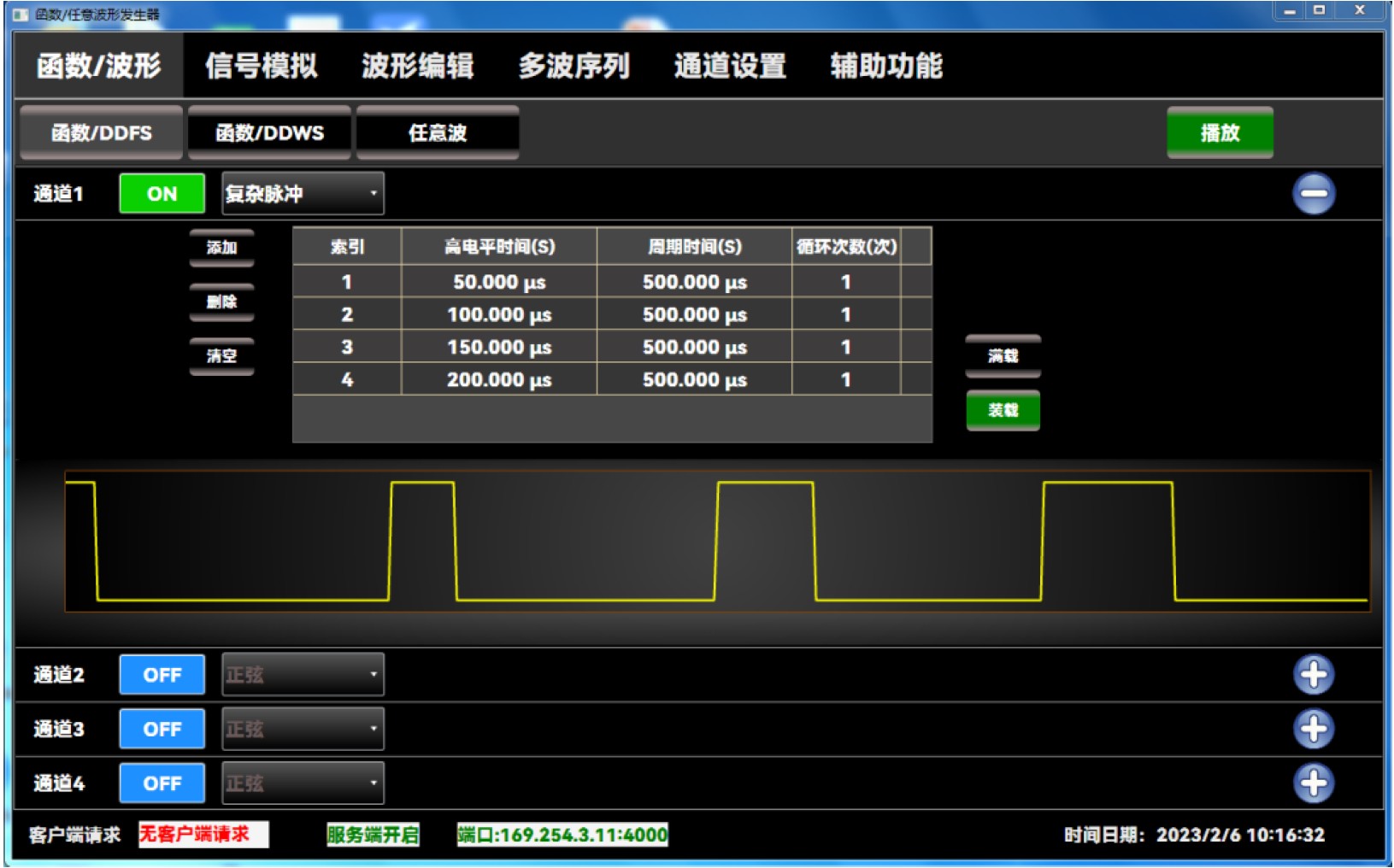

Генерация редактируемых импульсных сигналов
Поддерживает генерацию нестандартных импульсных сигналов, задаваемых пользователем. Допускается настройка до 511 субимпульсов, при этом для каждого субимпульса можно задать период, длительность высокого уровня и количество повторений.
Генерация редактируемых импульсных сигналов

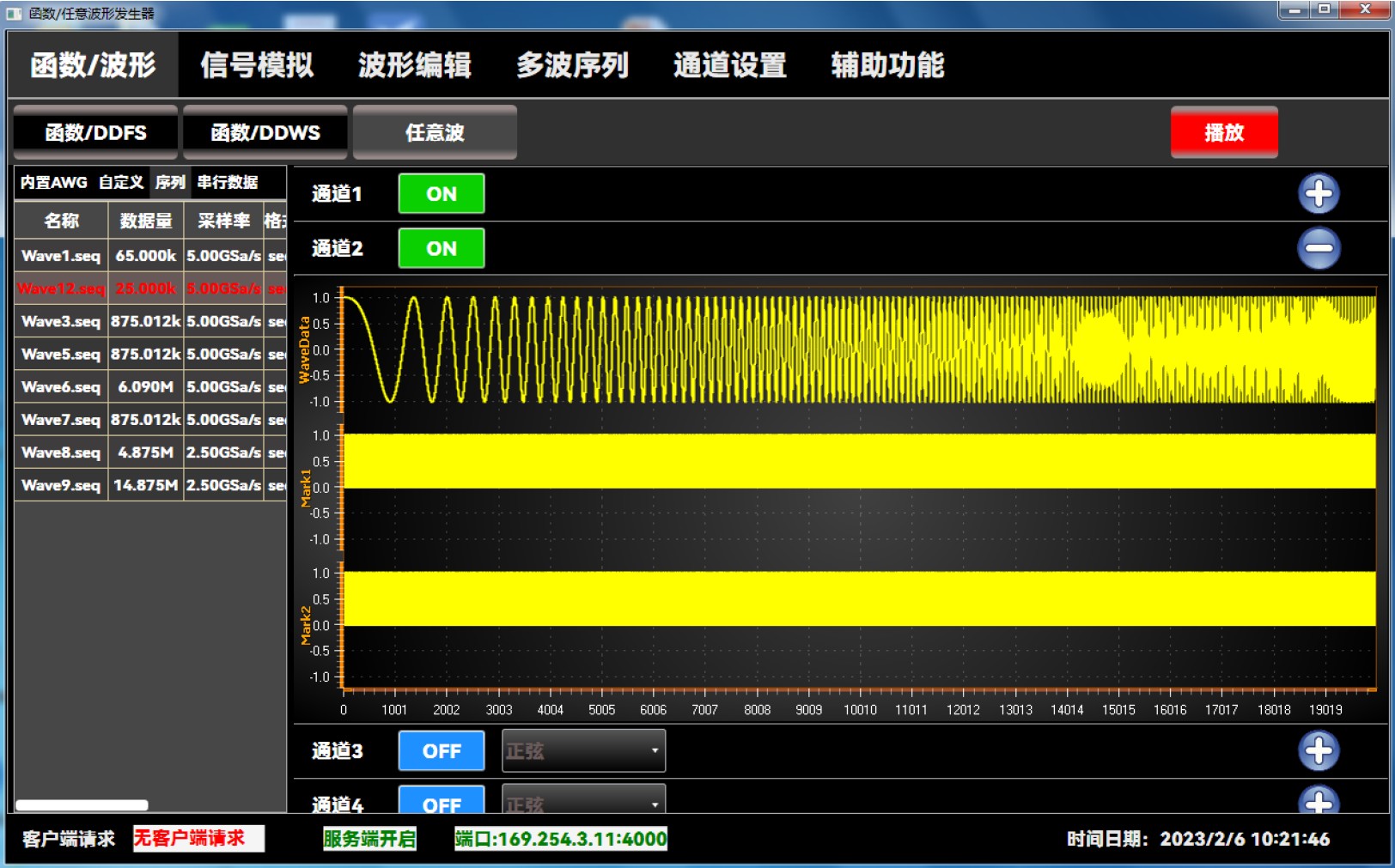

Встроенное ПО для редактирования сигналов
Обеспечивает различные функции редактирования и генерации сигналов (IQ, ПЧ/РЧ, импульсный радар и др.), поддерживает рисование и редактирование кривых произвольных форм сигналов.
Встроенное ПО для редактирования сигналов
| Параметр | Значение | Ед. Измерения |
|---|---|---|
| Общие характеристики | ||
| Количество каналов | 2 (стандартно), 4 (опция 1652B-H02) | - |
| Режим выхода | Связь по постоянному току, связь по переменному току | - |
| Тип выходного сигнала | DC - 2 ГГц (режим DC-связи), 10 МГц - 4 ГГц (режим AC-связи) | - |
| Мгновенная полоса пропускания | 2 | ГГц |
| Частота дискретизации | 5,0 (с интерполяцией до 10) | Гвыб/с |
| Вертикальное разрешение | 16 | бит |
| Количество маркеров на канал | 2 (маркеры используют два младших бита 16-разрядного сигнала) |
маркер/канал |
| Формы генерируемого сигнала (DDFS) | Синусоидальный, прямоугольный, импульсный, треугольный, пилообразный, шум, постоянное напряжение | - |
| Произвольная форма волны (DDWS) | Синусоидальный, прямоугольный, импульсный, экспоненциальный рост, экспоненциальный спад, sinc, гауссовский, полусинусоидальный, шум, постоянное напряжение | - |
| Произвольные сигналы (DDWS) | Пользовательские формы | - |
| Частотные характеристики | ||
| Синусоидальный | 0,142 мГц - 2 ГГц | - |
| Прямоугольный | 0,142 мГц - 240 МГц | - |
| Импульсный | 0,142 мГц - 240 МГц; макс. 625 МГц (в режиме произвольной формы) | - |
| Пилообразный | 0,142 мГц - 120 МГц | - |
| Треугольный | 0,142 мГц - 120 МГц | - |
| Разрешение частоты | 0,142 | мГц |
| Выходные характеристики (DC) | ||
| Тип выхода | Односторонний или дифференциальный | - |
| Амплитуда (односторонний, 50 Ом) | 50 мВпп - 1,0 Впп (≤1,3 ГГц), 50 мВпп - 500 мВпп (≤2 ГГц) |
- |
| Точность уровня выхода (синусоида, односторонний) |
±5% от установленного значения ±35 мВ (≤1,0 Впп); ±5% от установленного значения ±50 мВ (≤1,3 Впп) |
- |
| Разрешение по уровню | 10 | мВ |
| Смещение постоянного тока (односторонний, 50 Ом) | ±5,0 | В |
| Точность смещения постоянного тока | ±5% (значение настройки × 10% + 30 мВ) | - |
| Выходные характеристики (AC) | ||
| Тип выхода | Односторонний | - |
| Амплитуда (односторонний) | 50 мВ - 1,5 В (≤1,3 ГГц), 50 мВ - 700 мВ (≤2,0 ГГц) |
- |
| Точность измерения амплитуды | ±5% от установленного значения ±35 мВ (≤700 мВпп); ±5% от установленного значения ±50 мВ (≤1,5 В) |
- |
| Синусоидальная форма сигнала (режим DC) | ||
| Гармонические искажения (при 300 мВ) | ≤-71 (при 2 МГц) ≤-65 (при 10 МГц) ≤-50 (при 200 МГц) ≤-42 (при 500 МГц) |
дБн |
| Негармонические искажения (при 500 мВ) | ≤-71 (при 100 МГц) ≤-68 (при 500 МГц) ≤-65 (при 1000 МГц) ≤-50 (при 1500 МГц) ≤-50 (при 2000 МГц) |
дБн |
| Фазовый шум SSB (при 10 кГц, 500 мВ) | ≤-122 (@ 500 МГц) ≤-112 (@ 2000 МГц) |
дБн/Гц |
| Импульсный/прямоугольный сигнал (режим DC) | ||
| Диапазон настройки времени фронта | 0,48 - 10,08 (шаг 0,32 нс) | нс |
| Точность настройки времени фронта | ±0,5 ± 10% × значение настройки (10% - 90%) | нс |
| Время нарастания | ≤1,0 нс (10% - 90%, время фронта 0,6 нс) ≤250 пс (10% - 90%, время фронта 0,6 нс) |
- |
| Превышение предельного значения | ≤8 (время фронта 0,96 нс) ≤7 (время фронта 1,0 нс) ≤6 (время фронта 1,8 нс) |
% |
| Джиттер (RMS) | ≤1 (при 100 МГц, канал 1→2 или 2→1) | пс |
| Произвольная форма сигнала | ||
| Длина сигнала | 2 Гвыб/канал | - |
| Память | Внутренний HDD, не менее 100 ГБ | - |
| Характеристики триггера | ||
| Диапазон напряжения | -4 ~ +4 | В |
| Полярность | Положительная или отрицательная | - |
| Продолжительность высокого и низкого уровня внешнего триггерного входа | ≥6,4 | нс |
| Максимальный временной интервал срабатывания внутри фиксированного интервала | 13,7 (шаг 3,2 нс) | с |
| Максимальная задержка триггера | 3,3 (шаг 3,2 нс) | мс |
| Выход внутреннего триггера | ≥0,9 Вп-п, импульс (нагрузка 50 Ом) | - |
| Синхронизация | ||
| Межканальная синхронизация | ≤50 пс (функциональный режим); ≤10 пс (режим произвольной формы) |
- |
| Возможность редактирования генерации импульсного сигнала | ||
| Количество субимпульсов | До 511 пользовательских субимпульсов | - |
| Максимальный период субимпульса | 0,421 (шаг 200 пс) | с |
| Длительность максимального уровня субимпульса | 0,42 (шаг 200 пс) | с |
| Количество циклов субимпульсов | от 1 до 1023 | - |
| Генерация сигнала помехи | ||
| Тип помех | ВЧ-помехи, ЧМ-помехи, АМ-помехи, ФМ-помехи, помехи SMSP, помехи C&I | - |
| FM-формат | Линейная ЧМ, двухфазный код, псевдослучайный код, ступенчатая частота | - |
| Тип сигнала свертки | Шум, прямоугольный, треугольный | - |
| Генерация электромагнитных сигналов | ||
| Тип сигнала | GSM, OFDM, WIFI, радиолокационный сигнал, шум и т. д. | - |
| Тип модуляции OFDM | BPSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM | - |
| Формат кода | Код RS, сверточный код | - |
| Формат радиосигнала | GSM, EDGE | - |
| Генерация сигнала радара | ||
| Тип сканирования радара | Машинное сканирование по азимуту параболической антенны, фазовое сканирование шаговой линейной решетки, азимутальное машинное сканирование | - |
| Тип сигнала | Узкий импульс, LFM, NLFM | - |
| Скачкообразная перестройка частоты | Между импульсами, между группой импульсов, без скачкообразной перестройки | - |
| Форма волны | Распределение Рэлея, распределение Вейбулла, логнормальное распределение | - |
| Генерация сигналов ПЧ/РЧ | ||
| Тип сигнала | AM/FM/PM/ASK/FSK/PSK/QAM | - |
| Тип несущей частоты | фиксированная, изменяемая | - |
| Источник данных | Все «0», все «1», псевдослучайная последовательность (7, 9, 15, 20, 23), пользовательский, из файла | - |
| Генерация векторного IQ сигнала | ||
| Тип сигнала | AM/FM/PM/ASK/FSK/PSK/QAM | - |
| Фильтр | Прямоугольный, треугольный, RRC, RC, Гауссов | - |
| Источник данных | Все «0», все «1», псевдослучайная последовательность (7, 9, 15, 20, 23), пользовательский, из файла | - |
| Интерфейсы подключения | ||
| Порт вывода формы волны | SMA | - |
| Порт внешнего триггерного выхода и внутреннего триггерного выхода | BNC | - |
| Выходной порт опорного сигнала 10 МГц и входной порт опорного сигнала 10 МГц | BNC | - |
| Разъёмы подключения | USB 2.0, USB 3.0, LAN, DP | - |
| Физические характеристики | ||
| Источник питания | 220 (50 Гц ± 5%) | В |
| Потребляемая мощность | <200 | Вт |
| Диагональ дисплея | 10,1 (TFT-LCD) | дюйм |
| Размер | 426 × 175 × 458 | мм |
| Рабочая температура | 0 - 45 | °C |
| Температура хранения | -40 ~ +70 | °C |
| Вес | 16,5 | кг |
