1653 - генераторы сигналов произвольной формы

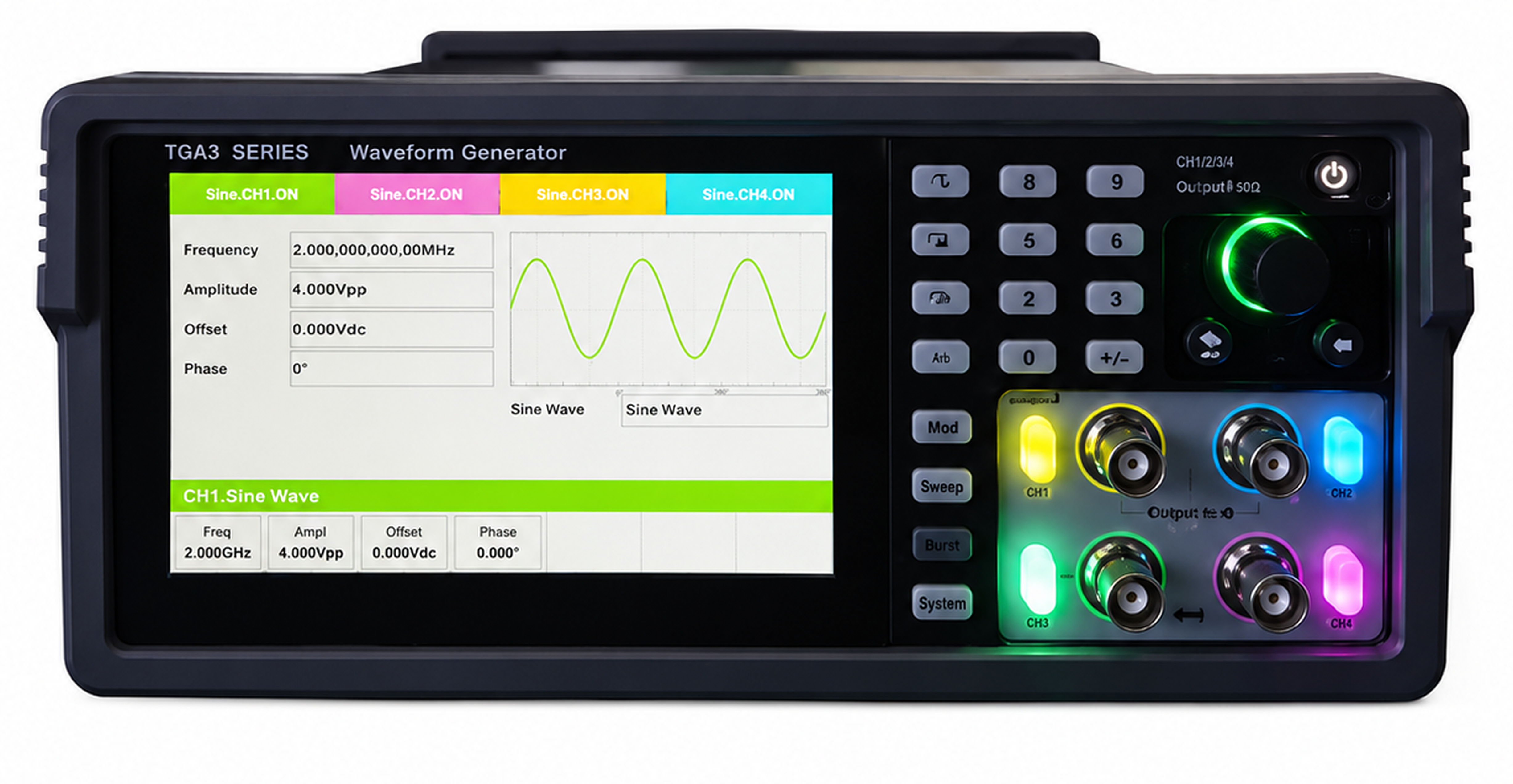

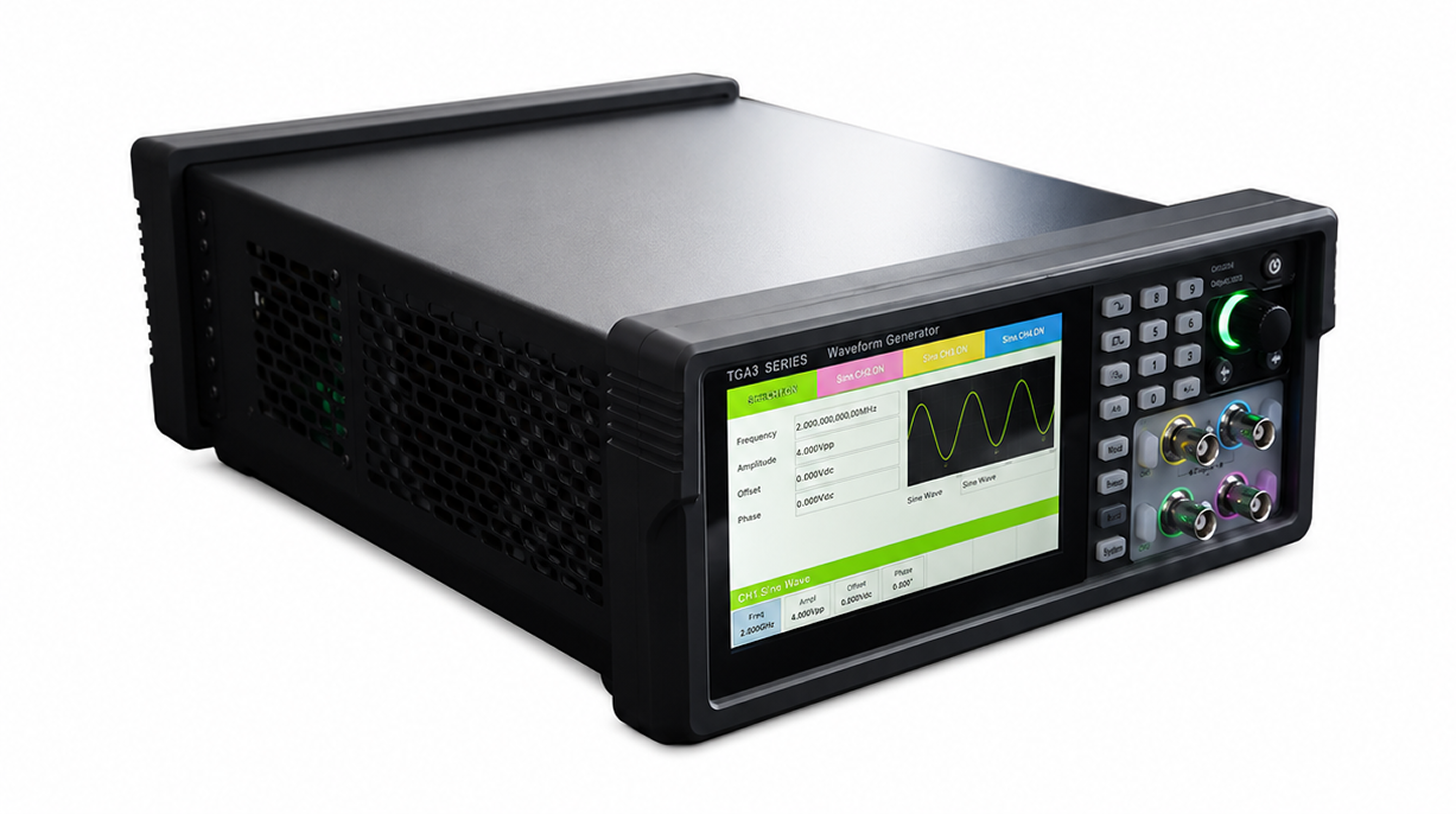

1653 - серия генераторов сигналов произвольной формы. Поддерживают формирование стандартных, импульсных, произвольных и шумовых сигналов, а также модулированных сигналов и сигналов базовой полосы I/Q. Предусмотрены различные виды модуляции, воспроизведение по таймеру, по внешнему триггеру и в циклическом режиме, а также возможность задания числа повторов. Поддерживаются синхронизация каналов и встроенный аппаратный частотомер.
- Частота дискретизации: от 1.2 Гвыб/с до 2.5 Гвыб/с.
- Вертикальное разрешение: от 14 бит до 16 бит.
- Выходная частота: от 10 МГц до 1 ГГц.
Особенности
- Генерация стандартных сигналов: синусоидальных, прямоугольных, импульсных, пилообразных, шумовых и сигналов постоянного уровня.
- До четырёх независимых выходных каналов.
- Генерация сигналов произвольной формы с глубиной памяти до 2 G точек.
- Несколько режимов воспроизведения: по таймеру, по внешнему триггеру, в циклическом режиме и другие.
- 5-дюймовый ёмкостный сенсорный экран с разрешением 800 × 480.
- Компактный корпус высотой 2U и половинной шириной.

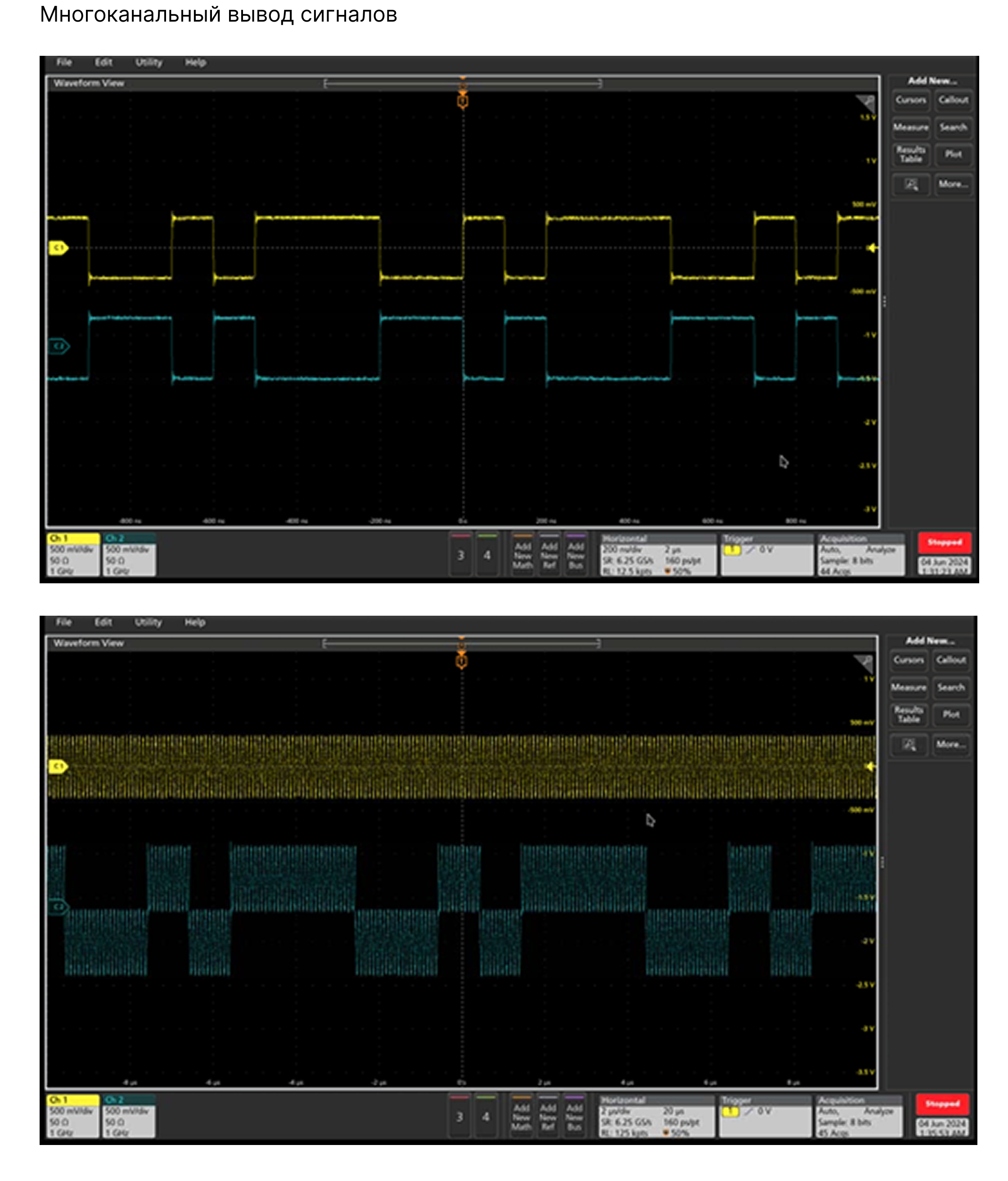

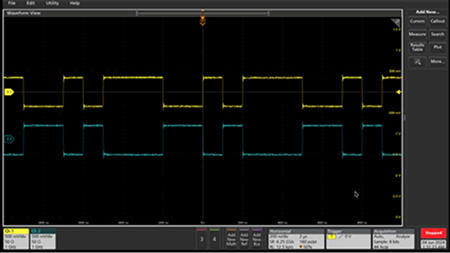

Многоканальный вывод сигналов

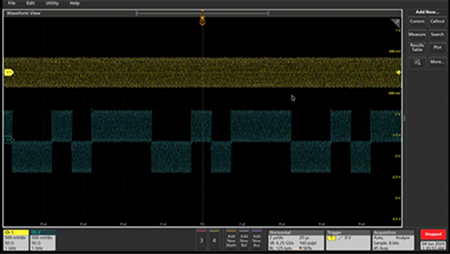

Серия 1653 включает пять моделей с полосой выходного сигнала 120, 250, 350, 500 МГц и 1 ГГц, что позволяет подобрать прибор для различных задач. Модели с полосой до 500 МГц поддерживают 2 или 4 независимых выходных канала. Для каналов доступны режимы связанной работы, например, CH2 = CH1, CH2 = ~CH1 или CH2 = CH1 + CH2. Пары каналов CH1/CH2 и CH3/CH4 могут использоваться для формирования дифференциальных сигналов.
Многоканальный вывод сигналов

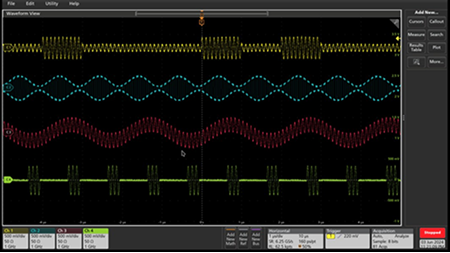

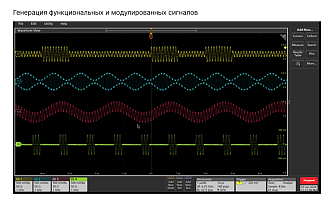

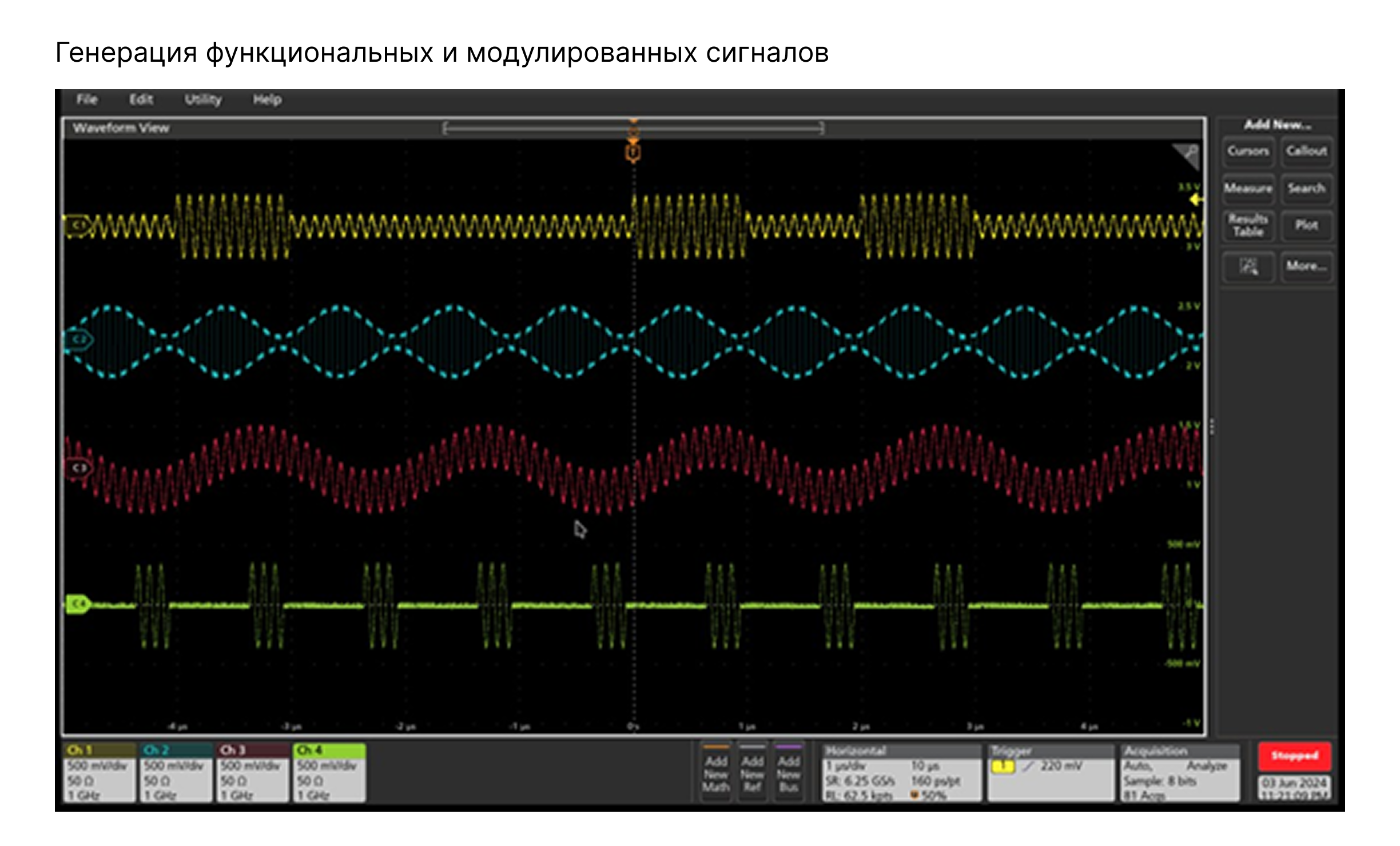

Генерация функциональных и модулированных сигналов
Поддерживается генерация стандартных сигналов: синусоидальных, прямоугольных, треугольных, пилообразных (нарастающих и спадающих), импульсных, сигналов белого шума, постоянного уровня и PRBS-последовательностей. Поддерживаются виды модуляции AM, DSB, FM, PM, SUM, ASK, FSK и BPSK, а также функции Sweep и Burst. Предусмотрены встроенные источники модулирующего сигнала различных стандартов и возможность подключения внешнего источника модуляции.
Генерация функциональных и модулированных сигналов

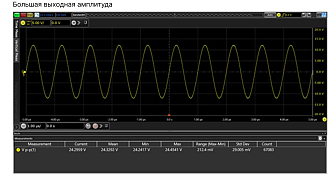

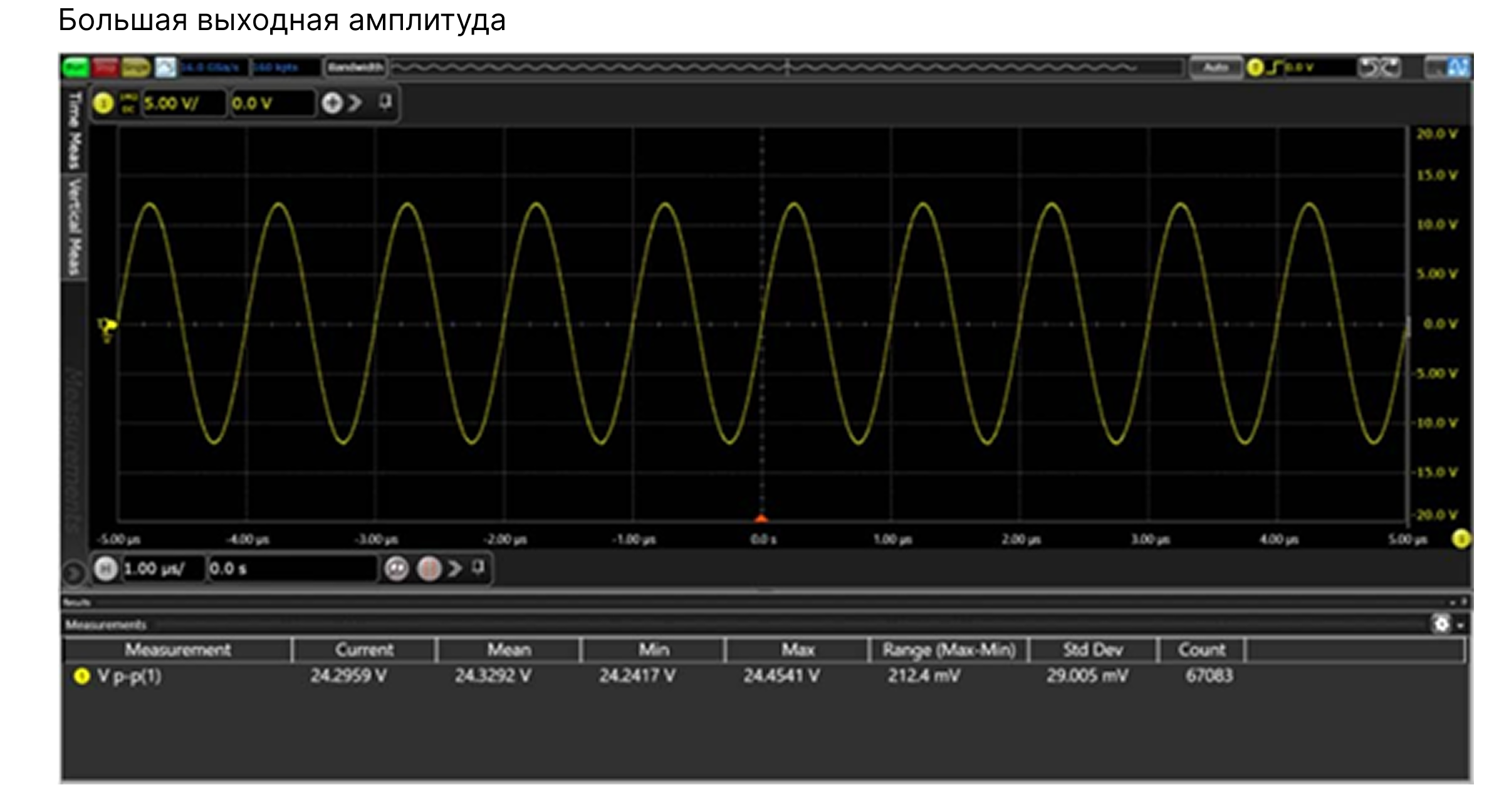

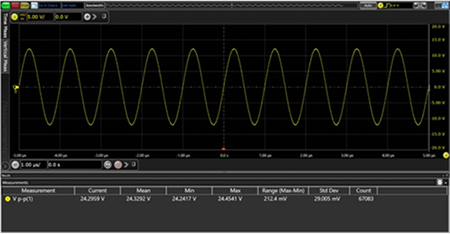

Большая выходная амплитуда
Максимальная амплитуда выходного сигнала составляет 24 Vp-p (при работе без нагрузки). Встроенная коррекция амплитудно-частотной характеристики широкополосных сигналов обеспечивает равномерную амплитуду сигнала во всей полосе частот, включая сигналы с большой мгновенной полосой.
Большая выходная амплитуда

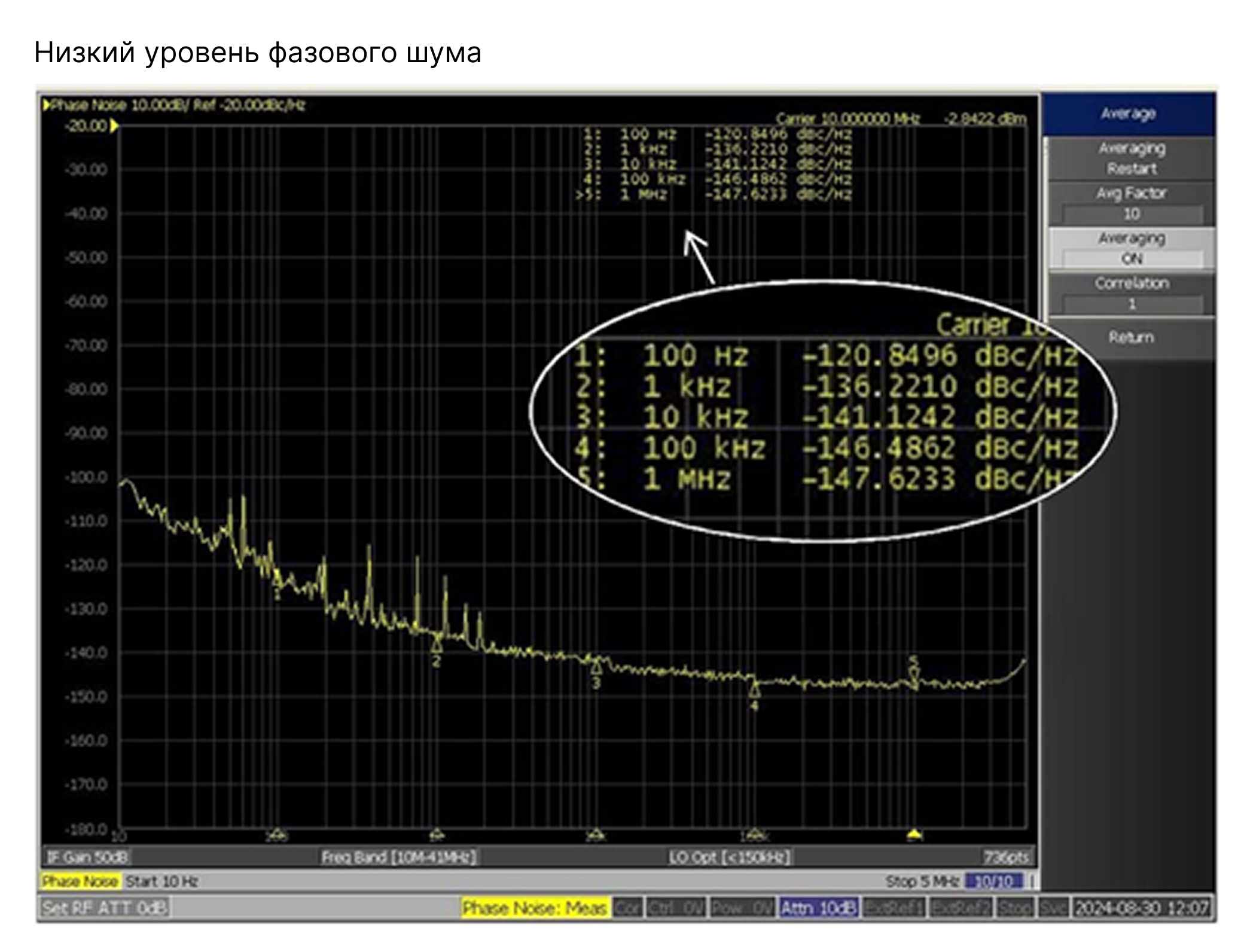

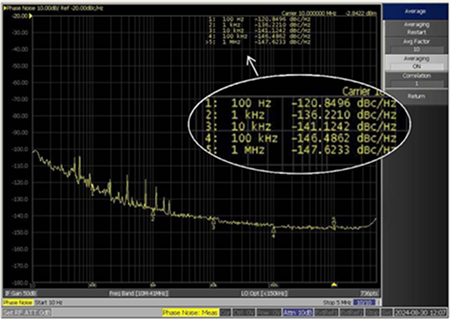

Низкий уровень фазового шума
Встроенный высокостабильный генератор тактовой частоты дискретизации обеспечивает низкий уровень фазового шума выходного сигнала и может использоваться в качестве перестраиваемого опорного тактового сигнала для тестируемого устройства.
Низкий уровень фазового шума
| Параметр | Значение | Ед. Измерения | ||||
|---|---|---|---|---|---|---|
| Общие характеристики | ||||||
| Модель | 1653AB | 1653AC | 1653AD | 1653AE | 1653AF | - |
| Частота дискретизации | 1,2 (с интерполяцией до 2,4) | 2,5 | Гвыб/с | |||
| Вертикальное разрешение | 16 | 14 | бит | |||
| Количество каналов | 2 (стандартная комплектация) / 4 (опция) | 2 | - | |||
| Формы генерируемого сигнала | синусоидальная, прямоугольная, импульсная, пилообразная (включая треугольную, нарастающую и спадающую пилу), PRBS, белый шум, постоянный ток | - | ||||
| Произвольная форма волны | есть | - | ||||
| Полоса выходного сигнала | DC - 120 МГц | DC - 250 МГц | DC - 350 МГц | DC - 500 МГц | DC - 1 ГГц | - |
| Максимальная выходная частота: синус | 120 МГц | 250 МГц | 350 МГц | 500 МГц | 1 ГГц | - |
| Максимальная выходная частота: прямоугольник | 120 | 120 | 120 | 120 | 240 | МГц |
| Максимальная выходная частота: пила | 10 | МГц | ||||
| Максимальная выходная частота: импульс | 120 | 150 | 150 | 150 | 312,5 | МГц |
| Максимальная выходная частота: PRBS | 120 | 150 | 150 | 150 | 156,25 | Мбит/с |
| Минимальная выходная частота | 1 | мкГц | ||||
| Разрешение частоты | 1 | мкГц | ||||
| Полоса шума | 120 | 250 | 350 | 500 | 1000 | МГц |
| Опорный генератор | ||||||
| Начальная погрешность (при 25 ℃) | ±1 (±0,5 с опцией OCXO) | ppm | ||||
| Температурная стабильность (0 - 40 ℃) | ±0,5 (±0,1 с опцией OCXO) | ppm | ||||
| Старение | ±10 (±3 с опцией OCXO) | ppb/сутки | ||||
| Синусоидальная форма сигнала (1653AB - AF) | ||||||
| Максимальная амплитуда (50 Ом) | 12 В (≤60 МГц); 5 В (60 - 120 МГц); 3 В (120 - 200 МГц); 2 В (200 - 300 МГц); 1,5 В (300 - 400 МГц); 1 В (400 - 500 МГц); 0,4 В (>500 МГц) |
Vp-p | ||||
| Минимальная амплитуда (50 Ом) | 1 | мВp-p | ||||
| Точность измерения амплитуды | ±(1% *установочное значение + 1 мВp-p) (синус 1 кГц, 1 Vp-p, смещение 0 В, высокоомная нагрузка) | - | ||||
| Гармонические искажения (при 400 мВp-p) | ≤-55 (≤60 МГц); ≤-50 (60 - 100 МГц); ≤-45 (100 - 300 МГц); ≤-55 (>300 МГц, 1653AB - AE); ≤-40 (>300 МГц, 1653AF) |
дБн | ||||
| Негармонические искажения (при 400 мВp-p) | 1653AB - AE: ≤-55 (при 10 МГц), ≤-50 (при 400 МГц); 1653AF: ≤-50 (при 10 МГц), ≤-45 (при 400 МГц) |
дБн | ||||
| Фазовый шум (при 500 мВp-p) | ≤-135 (10 МГц, отстройка 10 кГц) | дБн/Гц | ||||
| Импульсный/прямоугольный сигнал (1653AB - AF) | ||||||
| Минимальное время нарастания/спада от 10% до 90% | ≤2 (1653AB - AE); ≤1,1 (1653AF) | нс | ||||
| Минимальная ширина импульса | ≤4, типовое значение 2,8 (1653AB - AE, 5 Vp-p, 50 Ом, время фронта 1 нс); ≤2, типовое значение 1,55 (1653AF, 5 Vp-p, 50 Ом, время фронта 0,8 нс). Точность выходной амплитуды не гарантируется | нс | ||||
| Превышение предельного значения | ≤3% (100 кГц, 1 Vp-p, 50 Ом, время фронта 2 нс) | - | ||||
| Коэффициент заполнения | 0,01 - 99,99, разрешение 0,01 (ограничивается установленной частотой, поддерживается для импульса) | % | ||||
| Джиттер (RMS) | типовое значение 20 | пс | ||||
| Пилообразная форма сигнала (1653AB - AF) | ||||||
| Симметрия | 0 - 100, разрешение 0,1 | % | ||||
| Постоянный ток (1653AB - AF) | ||||||
| Диапазон выходного значения | ±5 (нагрузка 50 Ом); ±10 (нагрузка 1 МОм) | В | ||||
| Точность измерения амплитуды | ±(1% *установочное значение + 2 мВ) (при 2 В, нагрузка 1 МОм) | - | ||||
| Произвольная форма сигнала (1653AB - AF) | ||||||
| Длина сигнала | 64М точек/канал (с опцией до 512М точек/канал, 1653AB - AE; до 1G точек/канал, 1653AF) | - | ||||
| Гранулярность сигнала | 1 | - | ||||
| Частота дискретизации | 1,2 (1653AB - AE); 2,5 (1653AF) | Гвыб/с | ||||
| Последовательность (Sequence) | до 1024 сегментов; количество повторов сегмента 1 - 65530 или бесконечный цикл; тип запуска: однократный, с фиксированным интервалом, внешний | - | ||||
| Источник данных | встроенные сигналы, файлы сигналов из памяти (поддерживается USB-накопитель) | - | ||||
| Триггер (1653AB - AF) | ||||||
| Тип запуска | с фиксированным интервалом, однократный, внешний | - | ||||
| Качание частоты, SWEEP (1653AB - AF) | ||||||
| Несущая | синусоидальная, прямоугольная, пилообразная | - | ||||
| Тип | линейное, логарифмическое | - | ||||
| Направление | вверх, вниз | - | ||||
| Пакетный режим, BURST (1653AB - AF) | ||||||
| Несущая | синусоидальная, прямоугольная, пилообразная | - | ||||
| Тип | счётный (1 - 134000000 периодов), стробируемый | - | ||||
| Маркер | поддерживается (высокий уровень маркера на время вывода сигнала) | - | ||||
| Модуляция (1653AB - AF) | ||||||
| Тип модуляции | AM, DSB, FM, PM, SUM, PWM, ASK, FSK, BPSK; частотомер | - | ||||
| Тип связи | DC, AC | - | ||||
| Частотный диапазон | 100 мГц - 20 кГц (связь DC); 20 кГц - 500 МГц (связь AC) | - | ||||
| Интерфейсы подключения | ||||||
| Входной порт опорного сигнала: частота | 10, 100 | МГц | ||||
| Входной порт опорного сигнала: амплитуда | ≥1 | Vp-p | ||||
| Выходной порт опорного сигнала: частота | 10 | МГц | ||||
| Вход триггера: уровень | 3,3 (КМОП) | В | ||||
| Вход триггера: длительность импульса | ≥30 | нс | ||||
| Выход маркера: уровни | высокий ≥2,8; низкий ≤0,5 | В | ||||
| Вход внешней модуляции: частотный диапазон (1653AB - AF) | 0 - 50 | кГц | ||||
| Вход внешней модуляции: диапазон входного сигнала | ±5 (10 Vp-p, модуляция 100%) | В | ||||
| Разъёмы подключения | USB2.0, LAN | - | ||||
| Физические характеристики | ||||||
| Источник питания | 198 - 242, 50/60 Гц (опция: 99 - 121) | В | ||||
| Потребляемая мощность | не более 150 | Вт | ||||
| Диагональ дисплея | 5 (TFT-LCD) | дюйм | ||||
| Разрешение дисплея | 800RGB × 480 | точек | ||||
| Количество цветов | 24 | бит | ||||
| Яркость | не менее 400 | кд/м² | ||||
| Тип сенсорного экрана | ёмкостный | - | ||||
| Размер | 213 × 88,1 × 303 (без ручки и защитных ножек); 231 × 104,6 × 338,5 (с ручкой, боковым ремнём, ножками, подпятниками и разъёмами) | мм | ||||
| Вес | <10 | кг | ||||
| Рабочая температура | 0 - 40 | ℃ | ||||
| Температура хранения | от -40 до 70 | ℃ | ||||
- Учебные лаборатории электроники: демонстрация различных форм сигналов, проведение экспериментов по модуляции, фильтрации и спектральному анализу.
- Научные исследования: моделирование и генерация сложных сигналов произвольной формы.
- Тестирование систем связи: моделирование различных видов модуляции и генерация сложных сигналов связи.
- Тестирование полупроводниковых устройств: генерация сигналов возбуждения для измерения параметров и оценки запаса по характеристикам.
