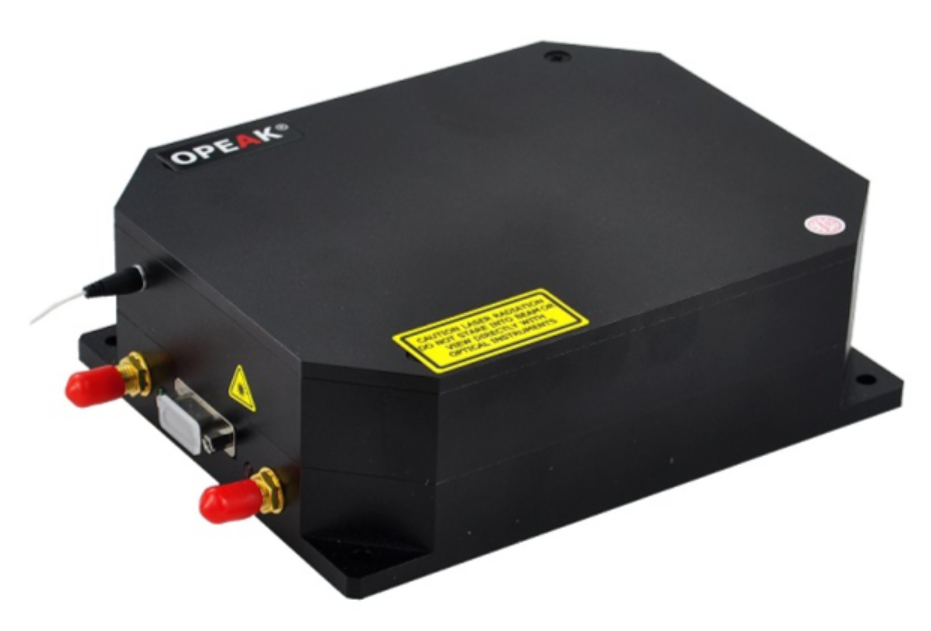

FLM-EDFL-1550-30 - эрбиевый лазер MOPA с мощностью до 3,5 Вт
- Длины волн: 1555 ± 10 нм.
- Длительность импульса: 1 - 30 нс.
- Частота следования импульсов: 1 - 100 кГц.
- Пиковая мощность: 5 кВт.
- Структура МОРА (задающий генератор + усилитель мощности).
- Рабочее напряжение: DC 9 - 28 В.
- Низкий уровень шума.
FLM-EDFL-1550-30 - это импульсный волоконный лазер, построенный по схеме MOPA (Master Oscillator Power Amplifier). Данная схема включает в себя скоростной полупроводниковый задающий лазер с длительностью импульсов в наносекундном диапазоне и усилитель на волокне с двойной оболочкой. Высокоскоростной генератор импульсов формирует импульсы задающего лазера длительностью до 1 нс с возможностью последующей плавной регулировки. Высокая пиковая мощность обеспечивается использованием двойного волокна, легированного иттербием и молибденом, эффективной схемой ввода накачки и долговечными многомодовыми лазерами накачки.
Лазер доступен в двух версиях: с термоэлектрическим охлаждением (TEC) и без него. Версия с TEC расширяет диапазон рабочих температур лазерной системы до -5°C...+55°C. Компактная версия без TEC позволяет экономить пространство и согласуется с требованиями к ограниченным габаритам и весу. Лазер отличается компактностью, высокой эффективностью преобразования, длительным сроком службы и не требует обслуживания, что делает его удобным для практического применения.
Особенности:
- Длина волны от 1545 до 1565 нм.
- Низкий уровень шума.
- Структура МОРА (задающий генератор + усилитель мощности).
- Технология компактной укладки оптоволокна.
- Регулируемая частота следования импульсов.
| Параметр |
Значение |
Ед. измерения | ||
|---|---|---|---|---|
| Минимальное | Среднее | Максимальное | ||
| Длина волны | 1545 |
|
1565 | нм |
|
Режим работы |
Импульсный | |||

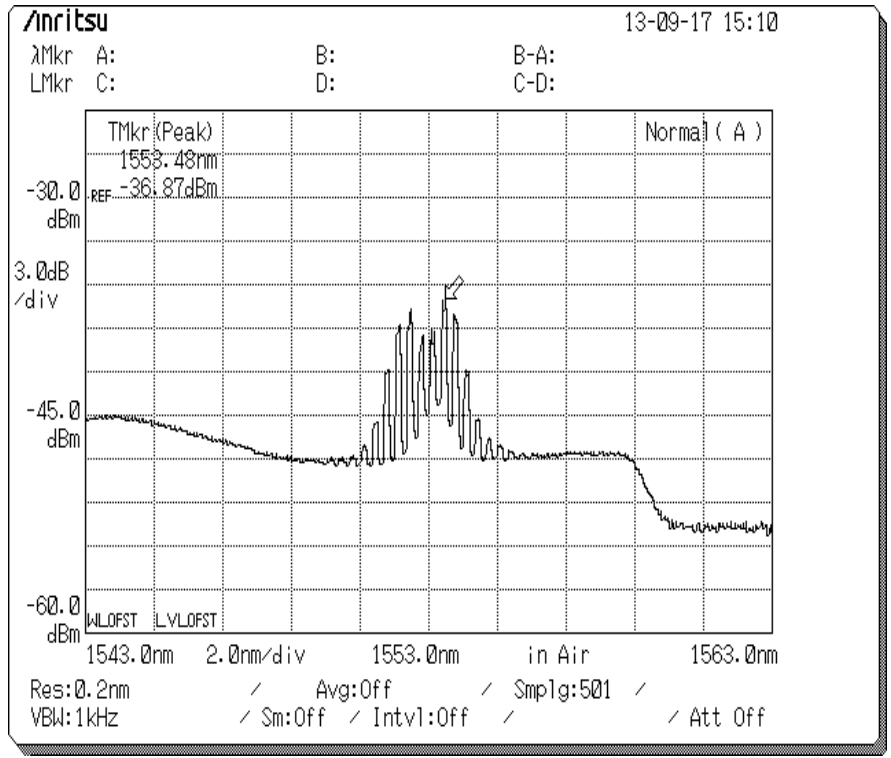

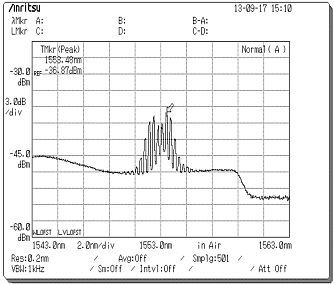

| Ширина спектра |
|
4 | 6 | нм |
| Пиковая оптическая мощность @1 нс / 10 кГц |
|
1 | 5 | кВт |
| Средняя выходная мощность | 1 | 3,5 | Вт | |

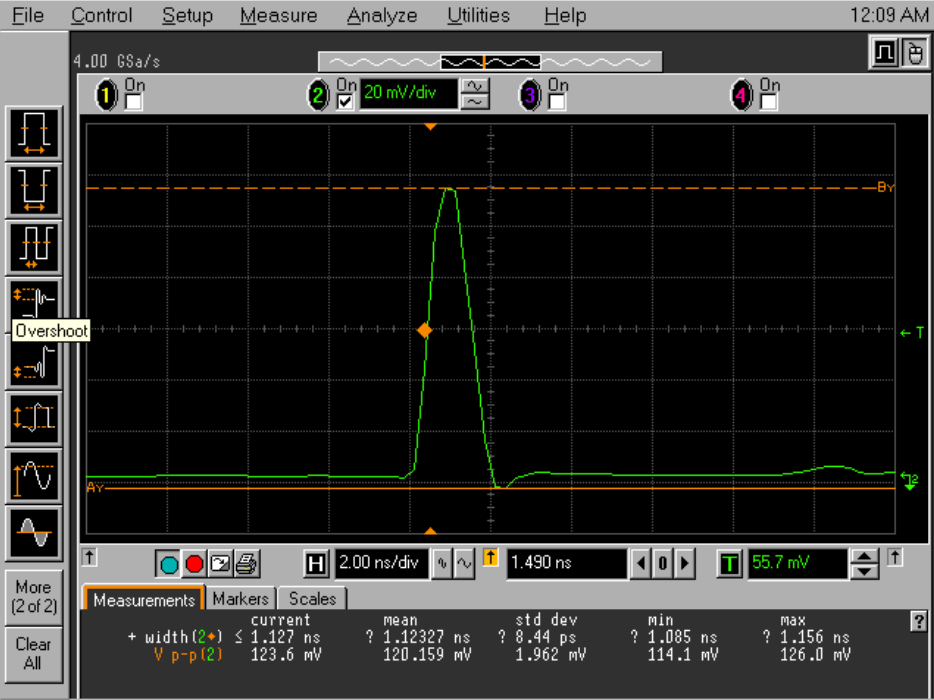

| Диапазон длительности импульсов | 1 | 30 | нс | |
| Частота повторения импульсов | 1 | 100 | кГц | |
| Выходная оптическая изоляция | 30 |
|
|
дБ |
| Нестабильность оптической мощности |
|
|
5 | % |
| Диапазон регулировки мощности | 10 |
|
100 | % |
| Качество пучка (M²) |
|
1,5 |
|
|
| Тип выхода |
Разъем FC / Оптический коллиматор (доступны различные варианты коллиматоров) |
|||
| Выходное оптическое волокно |
ПВХ-трубка с наружным диаметром 900 мкм (1 м) либо кастомная |
|||
| Минимальный радиус изгиба оптического волокна | 30 | мм | ||
| Метод охлаждения |
Без охлаждения |
|
||
| Питание | DC 9 ~ 28 (реком. 12 В) | В | ||
|
Рабочая температура |
+10 ~ +30 |
℃ |
||
|
Температура хранения |
-10 ~ +70 |
℃ |
||
| Относительная влажность | 5-85 | % | ||
|

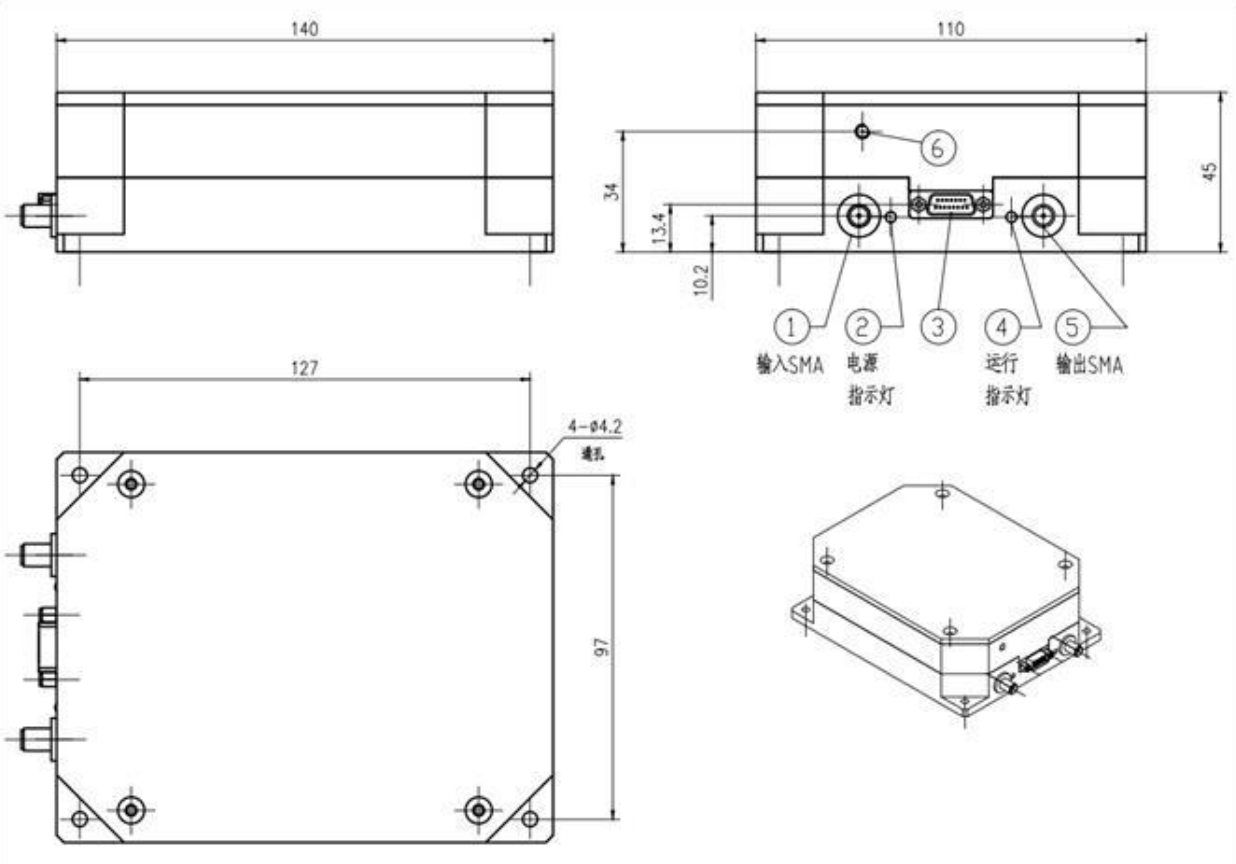

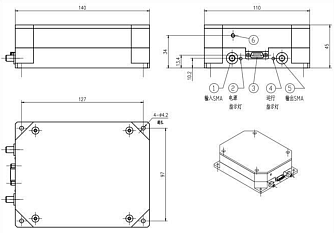

Габариты (Д×Ш×В) |
140×110×45 |
мм |
||
Примечание: диапазон рабочих температур для конструкций без системы охлаждения может быть расширен. Пожалуйста, свяжитесь с нашими техническими специалистами для уточнения ваших конкретных требований.
- 3D-сканирование.
- Лазерные дальномеры.
- Телеметрия.
- Лазерное картирование.
- ЛИДАРы.
