FLM-EDFL-1550-PM-10 - эрбиевый лазер MOPA с сохранением поляризации с мощностью до 2 Вт
- Длины волн: 1555 ± 10 нм.
- Длительность импульса: 1 нс.
- Частота следования импульсов: 1 - 100 кГц.
- Пиковая мощность: 3 кВт.
- Структура МОРА (задающий генератор + усилитель мощности).
- Рабочее напряжение: DC 5 - 12 В.
- Низкий уровень шума.
FLM-EDFL-1550-30 - это импульсный волоконный лазер, построенный по схеме MOPA (Master Oscillator Power Amplifier). Данная схема включает в себя скоростной полупроводниковый задающий лазер с длительностью импульсов в наносекундном диапазоне и усилитель на волокне с двойной оболочкой. Высокоскоростной генератор импульсов формирует импульсы задающего лазера длительностью от 1 до 10 нс с возможностью последующей плавной регулировки. Высокая пиковая мощность обеспечивается использованием двойного волокна, легированного иттербием, эффективной схемой ввода накачки и долговечными многомодовыми лазерами накачки.

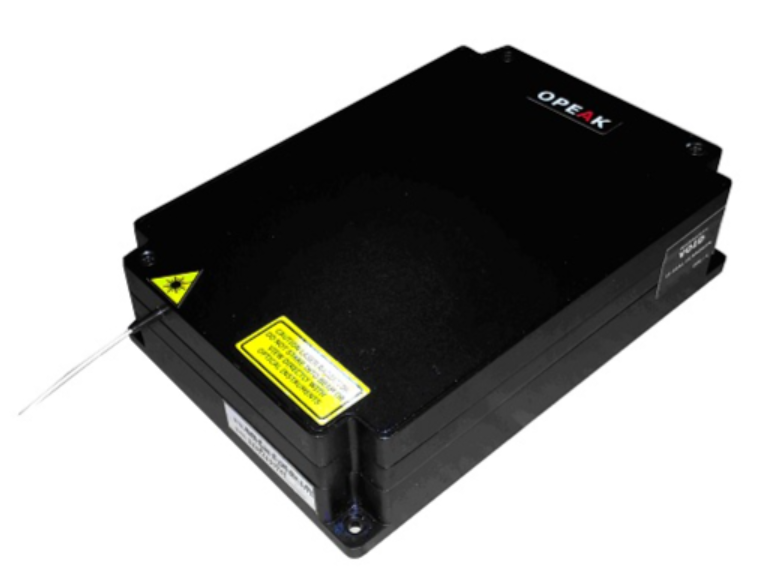

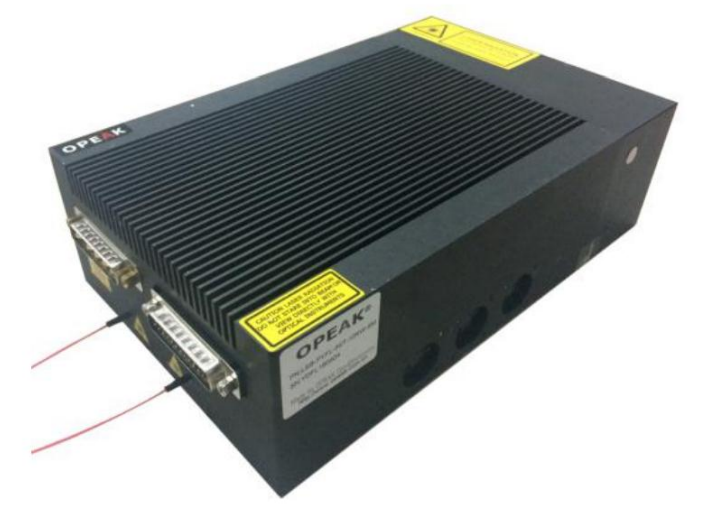

Оптимизированная оптическая схема и технологические параметры позволяют избежать нежелательного вынужденного рассеяния Мандельштама-Бриллюэна (SBS). Лазер доступен в двух вариантах исполнения: с охлаждением и без него. Рабочий диапазон температур модели с охлаждением составляет от –5°C до +55°C. Бескорпусная (неохлаждаемая) конструкция имеет уменьшенные габариты, что позволяет экономить пространство и делает её идеальной для применений с жесткими требованиями к объему и весу.
Особенности:
- Длина волны от 1545 до 1565 нм.
- Частота следования импульсов: 1 - 100 кГц.
- Пиковая мощность: 3 кВт.
- Низкий уровень шума.
- Структура МОРА (задающий генератор + усилитель мощности).
- Технология компактной укладки оптоволокна.
- Регулируемая частота следования импульсов.
| Параметр |
Значение |
Ед. измерения | ||
|---|---|---|---|---|
| Минимальное | Среднее | Максимальное | ||
| Длина волны | 1545 |
|
1565 | нм |
| Пиковая оптическая мощность @1 нс / 10 кГц | 0,5 |
|
3 | кВт |
| Средняя выходная мощность |
|
1 | 2 | Вт |
| Коэффициент поляризационной экстинкции (PER) | 15 | дБ | ||
| Длительность импульса | 1 | нс | ||
| Диапазон регулировки длительности импульса | 1 | 10 | нс | |
| Частота повторения импульсов | 1 | 100 | кГц | |
| Выходная изоляция | 30 | дБ | ||
| Нестабильность оптической мощности |
|
5 | % | |
| Диапазон регулировки мощности | 10 | 100 | % | |
| Качество пучка (M²) |
|
1,5 |
|
|
| Тип выхода |
Разъем FC / Оптический коллиматор (доступны различные варианты коллиматоров) |
|||
| Выходное оптическое волокно |
ПВХ-трубка с наружным диаметром 900 мкм (1 м) либо кастомная |
|||
| Минимальный радиус изгиба оптического волокна | 30 | мм | ||
Примечание: диапазон рабочих температур для конструкций без системы охлаждения может быть расширен. Пожалуйста, свяжитесь с нашими техническими специалистами для уточнения ваших конкретных требований.
Параметры моделей
| Параметр | Модель без охлаждения | Модель с охлаждением | Ед. измерения |
|---|---|---|---|
| Тип источника питания | DC +5 | DC +12 / +5 | В |
| Рабочий диапазон температур | +10 … +30° | –5 … +55 | °C |
| Диапазон температур хранения | –10… +70 | °C | |
| Относительная влажность | 5 – 85 | % | |
| Габаритные размеры (Д×Ш×В) | 162 × 112 × 41.5 | 235 × 150 × 70 | мм |
- 3D-сканирование.
- Лазерные дальномеры.
- Телеметрия.
- Лазерное картирование.
- ЛИДАРы.
