LR-B200 - наносекудные твердотельные лазеры с режимом burst 2 Дж в субимпульсе, 266-1064 нм
Серия твердотельных лазеров LR-B200 с режимом генерации "пачки" импульсов (burst) обеспечивает энергию до 2 Дж с частотой повторения субимпульсов от 10 кГц до 1 МГц.
- Энергия субимпульсов 2 Дж для 1064 нм, 1 Дж для 532 нм, 500 мДж для 355 нм, 160 мДж для 266 нм.
- Формирование пучка с плоским профилем (flat-top).
- Частота повторения субимпульсов от 10 кГц до 1 МГц.
- Ширина импульсов 10 - 15 нс.
- Доступна опция усиления с диодной накачкой для увеличения длительности импульса.
В лазерах серии LR-B200 используется задающий одночастотный DFB источник с узкой шириной спектральной линии и возможностью перестройки длины волны. Высокоточный контроллер синхронизации обеспечивает генерацию лазерных импульсов с различной частотой повторения, а также позволяет формировать двух- и четырехкратные импульсы для применения в PIV. Компактная конструкция MOPA-системы значительно повышает стабильность лазеров, защищая их от смещения, вызванного внешними факторами, такими как транспортировка.
Особенности:
- Возможность гибкой настройки ширины импульса и частоты повторения.
- Узкая ширина спектральной линии и возможность перестройки длины волны.
- Работа в режиме генерации «пачки» импульсов (burst) с длительностью макроимпульса от 1 до 20 мс, частотой повторения субимпульсов от 10 кГц до 1 МГц и энергией до 2 Дж при 1064 нм.
- Двух- и четырехимпульсный режимы с регулировкой амплитуды импульсов и интервала между ними.
- Поддержка различных длин волн: 1064, 532, 355 и 266 нм.
- Ширина одиночного импульса 10 – 12 нс.
- Использование усилителя с диодной накачкой позволяет достичь ширины импульсов 100 нс - 10 мкс и длительности макроимпульса до 100 мс.

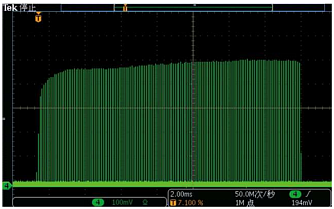

Форма сигнала последовательности импульсов во временной области.
Распределение энергии пятна пучка в попереченом поле.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
|
Частота повторения макроимпульсов
|
0,1 | Гц | |
|
Частота повторения субимпульсов
|
0,01 - 1 | МГц | |
|
Энергия субимпульса
(@10 кГц) |
1064 нм | 2000 | мДж |
| 532 нм | 1000 | ||
| 355 нм | 500 | ||
| 266 нм | 160 | ||
|
Стабильность энергии
(PV) |
1064 нм | 8 | % |
| 532 нм | 12 | ||
| 355 нм | 16 | ||
| 266 нм | 20 | ||
|
Длительность макроимпульса
|
1 – 20 | мс | |
|
Ширина импульса (FWHM)
|
10 – 15 | нс | |
|
Расходимость пучка
|
≤0,5 | мрад | |
|
Стабильность наведения пучка
|
≤20 | мкрад | |
|
Ширина спектральной линии
|
≤1 | ГГц | |
|
Диаметр пучка
|
13 | мм | |
|
Профиль пучка
|
Плоский (flat-top) | ||
|
Поляризация
|
Линейная | ||
|
Срок службы
|
≥107 | импульсов | |
|
Источник питания
|
380 ± 5% / 50 – 60 | В перем. тока / Гц | |
|
Потребляемая мощность
|
≤3 | кВт | |
|
Рабочая температура
|
+15 – +35 | °C | |
|
Относительная влажность
|
≤80 | % | |
|
Время прогрева
|
15 | мин | |
|
Вес лазерной головки
|
200 | кг | |
|

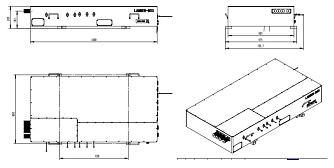

Габаритные размеры
|
Модуль питания: 720x1650x700, 2 комплекта | мм | |
|
Вес аксессуаров
|
Модуль питания: 200 / комплект, 2 комплекта | кг | |
- Измерение поля скоростей методом цифровой трассерной визуализации (PIV).
- Плоская лазерно-индуцированная флуоресценция (PLIF).
- Диагностика плазмы, Томсоновское рассеяние.
