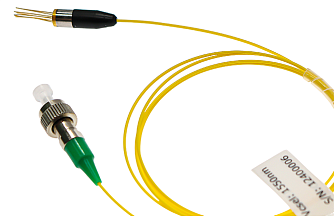

PL-1700-IG - InGaAs APD фотодиоды с волоконным вводом
Серия PL-1700-IG – это InGaAs APD фотодиоды для диапазона от 900 до 1700 нм с волоконным вводом.
- Активная область 50 мкм.
- Чувствительность 8,5 А/Вт.
- Полоса пропускания до 2 ГГц.
- Типы волокон SM/PM.
Производитель: LD-PD
Серия PL-1700-IG представляет собой InGaAs APD фотодиоды с активной областью 50 мкм. Диапазон рабочих длин волн от 900 до 1700 нм.
Особенности:
- Низкий темновой ток.
- Высокая чувствительность
- Высокая надежность.
- Типы волокон: SM/PM.
Важно! Использование фотодиода с превышением его максимальной мощности может привести к выходу устройства из строя или возникновению угрозы безопасности.
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
| Диапазон длин волн | 900 - 1700 | нм | ||
| Активная область | - | 50 | - | мкм |
| Чувствительность1 | 8,5 | - | - | А/Вт |
|
Обратное напряжение пробоя2 |
40 | 50 | 60 | В |
| Пробивное напряжение3 | 20 | - | 30 | В |

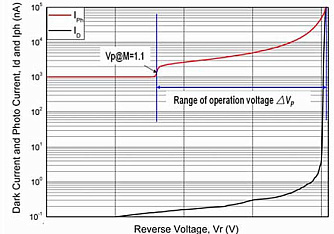

| Диапазон рабочего напряжения4 | 18 | 20 | - | В |

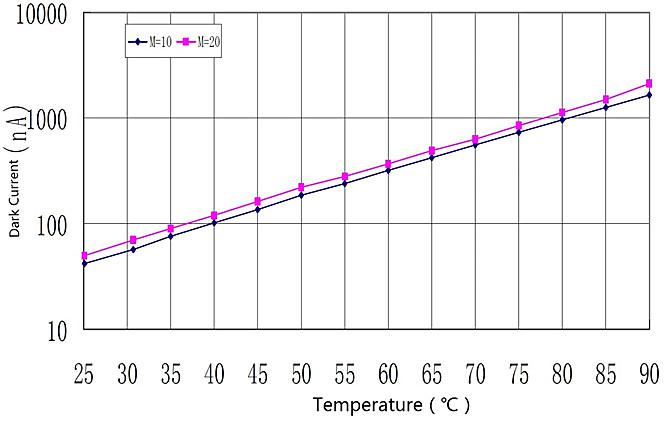

| Темновой ток5 | - | 2 | 10 | нА |

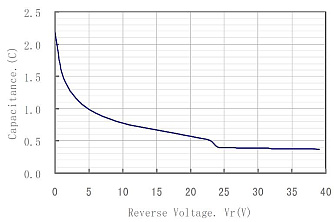

| Емкость5 | 0,5 | - | - | пФ |
| Полоса пропускания6 | 1,8 | 2,0 | ГГц | |
| Прямой ток | 10 |
|
|
мА |
- При λ=1,55 мкм, M=10, φe=1 мкВт.
- При D=100 мА, φe=0.
- При λ=1,55 мкм, φe=1 мкВт, M=1,1.
- При λ=1,55 мкм, φe=1 мкВт.
- При M=10, φe=0.
- При VR=5В, f0=100 МГц, RL=50.
- Оптические системы тестирования.
- Волоконно-оптические линии связи.
