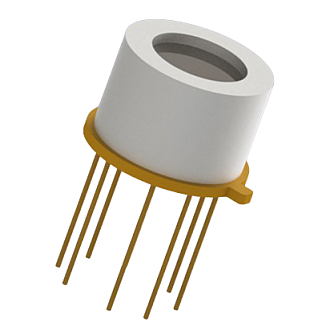

SIN-2TE-TO8 - InGaAs PIN фотодиоды с TEC
Серия SIN-2TE-TO8 это InGaAs PIN фотодиоды с двухступенчатым термоэлектрическим охладителем для диапазона от 900 до 1700 нм.
- Активная область 0,3 - 3 мм.
- Чувствительность до 1,0 мА/мВт.
- Встроенный TEC.
- Тип корпуса TO-8.
Производитель: LD-PD
Серия SIN-2TE-TO8 представляет собой InGaAs PIN фотодиоды с двухступенчатым термоэлектрическим охладителем и активной областью до 3 мм. Диапазон рабочих длин волн от 900 до 1700 нм. Модульный детектор данной серии состоит из фоточувствительного чипа InGaAs с PIN структурой, пластины переходного электрода, датчика температуры (TEC) и двухступенчатого термоэлектрического охладителя (2TE) в корпусе TO-8.
Важно! Использование фотодиода с превышением его максимальной мощности может привести к выходу устройства из строя или возникновению угрозы безопасности.
| Параметр | SIN-2TE-TO8-0300 | SIN-2TE-TO8-0500 | SIN-2TE-TO8-1000 | SIN-2TE-TO8-2000 | SIN-2TE-TO8-3000 | Ед. измерения |
|---|---|---|---|---|---|---|
| Активная область | 0,3 | 0,5 | 1 | 2 | 3 | мм |
| Размер чипа | 850×850 | 1000×1000 | 1410×1410 | 2560×2560 | 3560×3560 | мкм |
| Размер электрода | 140×180 | 140×180 | 140×180 | 280×360 | 320×480 | мкм |
| Спектральный диапазон | 900 - 1700 | 900 - 1700 | 900 - 1700 | 900 - 1700 | 900 - 1700 | нм |
| Темновой ток (VR=0,01В) | 0,1 | 0,2 | 1 | 4 | 10 | мкА |
| Темновой ток (VR=0,5В) | 0,5 | 1 | 4 | 10 | 40 | мкА |
| Емкость | 50 | 100 | 300 | 800 | 2000 | пФ |

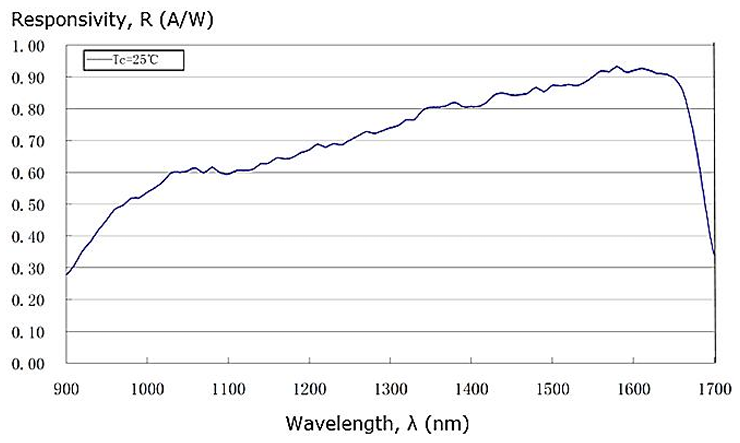

| Чувствительность | 1 | 1 | 1 | 1 | 1 | А/Вт |
|
Полное сопротивление |
3500 | 1000 | 300 | 80 | 40 | МОм |
| NEP | 8,9 х 10-15 |
1,5 х 10-14 |
3,0 х 10-14 |
5,9 х 10-14 |
8,9 х 10-14 |
Вт/Гц1/2 |
| Тип корпуса | TO-8 | TO-8 | TO-8 | TO-8 | TO-8 | - |
| Максимальная скорость обнаружения | 3 х 1012 | 3 х 1012 | 3 х 1012 | 3 х 1012 | 3 х 1012 | - |
- Инфракрасное зондирование / радиометрия.
- Определение характеристик светодиодов / LD-излучения.
- Спектроскопия.
- Медицинская диагностика.
SIN-2TE-TO8 - InGaAs PIN фотодиоды с TEC 429.53(Kб)
