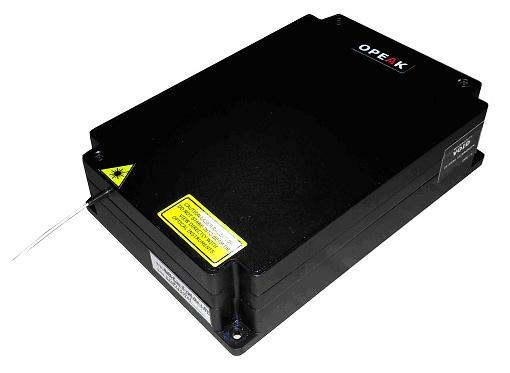

FLM-YDFL-1064-PM-100 - иттербиевый лазер MOPA с сохранением поляризации с мощностью до 5 Вт
- Структура MOPA (задающий генератор + усилитель мощности).
- Длина волны: 1064 нм.
- Пиковая мощность: 5 кВт.
- Регулировка выходной мощности: 10 - 100 %.
- Частота повторения импульсов: 1 - 100 кГц.
- Длительность импульса: 30 - 100 нс.
- Высокое качество пучка: M² < 1,5.
- Тип выхода: оптический разъем или коллиматор.
- Волокно с сохранением поляризации.
- Линейно-поляризованное излучение на выходе.
FLM-YDFL-1064-PM-100 – это импульсный волоконный лазер с сохранением поляризации, построенный по схеме MOPA (задающий генератор + усилитель мощности). В нем используется генератор импульсов с длительностью импульса 50 нс и возможностью плавной регулировки ширины импульса. Волокно, легированное иттербием с двойной оболочкой и сохранением поляризации, а также эффективная технология ввода накачки и стабильные многомодовые лазеры накачки обеспечивают высокую пиковую мощность. Программируемый драйвер задающего лазера дает возможность плавно регулировать длительность и частоту повторения импульсов. Оптимизированная оптическая схема и параметры предотвращают возникновение вынужденного рассеяния Бриллюэна (SBS).
Лазер доступен в двух вариантах исполнения: с охлаждением и без. Версия с охлаждением работает в диапазоне температур от -5 до +55 °C. Версия без охлаждения отличается компактными размерами и малым весом, что идеально для применений с жесткими требованиями к габаритам и весу.
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
| Центральная длина волны | 1050 | 1064 | 1100 | нм |
| Пиковая мощность @50 нс / 10 кГц | 1 | 5 | кВт | |
| Средняя мощность | 0,5 | 5 | Вт | |
| Коэффициент поляризационной экстинкции | 15 | дБ | ||
| Длительность импульса | 30 | 100 | нс | |
| Частота повторения импульсов | 1 | 100 | кГц | |
| Оптическая изоляция | 30 | дБ | ||
| Нестабильность оптической мощности | 5 | % | ||
| Диапазон регулировки мощности | 10 | 100 | % | |
| Качество пучка (M²) | 1,5 | |||
| Тип выхода | FC-коннектор / оптический коллиматор (параметры коллиматора опциональны) | |||
| Длина выходного волокна | PVC-оболочка Ø900 мкм (1 м) или по заказу | |||
| Минимальный радиус изгиба волокна | 30 | мм | ||
| Версия без охлаждения | ||||
| Питание | DC +5 В | |||
| Рабочая температура | +10 … +30 | ℃ | ||
| Температура хранения | −10 … +70 | ℃ | ||
| Относительная влажность | 5 - 85 | % (RH) | ||

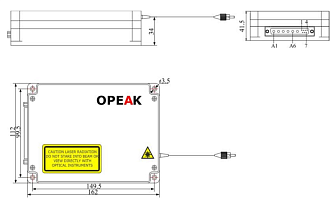

| Размеры (Д×Ш×В) | 162×112×41,5 | мм | ||
| Версия с охлаждением | ||||
| Питание | DC +12 В / +5 В |
|
||
| Рабочая температура | -5 … +55 | ℃ | ||
| Температура хранения | −10 … +70 | ℃ | ||
| Относительная влажность | 5 - 85 | % (RH) | ||
| Размеры (Д×Ш×В) | 235×150×70 | мм | ||
Примечания:
1. Рабочий температурный диапазон для версии без охлаждения может быть расширен. Пожалуйста, свяжитесь с нашими техническими специалистами.
2. При длительности импульса более 30 нс форма импульса может искажаться. Если вам требуется вывод импульсов без искажений, пожалуйста, свяжитесь с нашими техническими специалистами.
- Дальнометрия.
- 3D-сканирование.
- Телеметрия.
- Картографирование.
- Генерация суперконтинуума.
- Генерация второй гармоники.
- Лидары.
