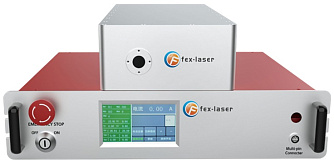

SPL-Y-NS-1099 - наносекундные волоконные лазеры высокой мощности для теневой резки пластин, 1099 нм
SPL-Y-NS-1099 - серия наносекундных волоконных лазеров с регулируемой длительностью импульса, формой сигнала и частотой повторения.
- Центральная длина волны: 1099 нм.
- Средняя мощность: 10/20 Вт.
- Форма импульса: гауссова/прямоугольная.
- Частота повторения импульсов: 50-200 кГц (регулируемая).
- Длительность импульса: 100-800 нс (регулируемая).
- Качество пучка: TEM00, M² ≤1,2.
Производитель: FEX-LASER
Технология лазерной резки (Laser Stealth Dicing) – это бесконтактный метод, который позволяет точно и эффективно разрезать полупроводниковые материалы. Лазеры SPL-Y-NS-1099 обеспечивают высококачественную резку пластин из различных материалов. Инфракрасный лазер позволяет настраивать длительность импульса, форму сигнала и частоту повторения, что позволяет добиться высокой точности обработки пластин.
Особенности:- Высокая мощность.
- Возможность настройки формы импульса.
- Высокое качество луча.
- Регулируемая длительность импульса.
- Регулируемая частота повторения.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Модель | SPL-Y-NS-1099-10 | SPL-Y-NS-1099-20 | |
| Центральная длина волны | 1099 | нм | |
| Длительность импульса | 100-800 (регулируемая) | нс | |
| Частота повторения | 50-200 (регулируемая) | кГц | |
| Средняя мощность | 10 | 20 | Вт |
| Диаметр пучка | 3 ± 0,2 | мм | |
| Расходимость пучка (полный угол) | ≤0,5 | мрад | |
| Эллиптичность пучка | ≥95 | % | |
| Качество пучка | TEM00, M² ≤1,2 | ||
| Поляризация | Линейная, ≥20 | дБ | |
| Стабильность мощности | ≤0,3 @3 часа, RMS | % | |
| Форма импульса | Гауссова/прямоугольная | ||
| Охлаждение | Водяное | ||
| Время прогрева (холодный старт) | ≤2 | ч | |
| Время прогрева (тёплый старт) | ≤15 | мин | |
| Размеры контроллера | ≤483 × 422 × 105 | мм | |
| Размеры лазерной головки | ≤68,5 × 278 × 46 | ≤520 x 200 x 95 | мм |
| Размеры чиллера | ≤58 × 29 × 52 | см | |
| Вес лазерной головки | ≤10 | ≤15 | кг |
| Вес контроллера | ≤20 | кг | |
| Вес чиллера | ≤25 | кг | |
| Длина кабеля между лазерной головкой и контроллером | Длина оптоволокна ≥2 | м | |
| Рабочая температура | 15-35 (водяное охлаждение) | °C | |
| Питание | 100–240 В, AC, 50/60 Гц | ||
| Потребляемая мощность | ≤200 | ≤250 | Вт |
| Связь | RS422 | ||
- Резка полупроводниковых пластин.
