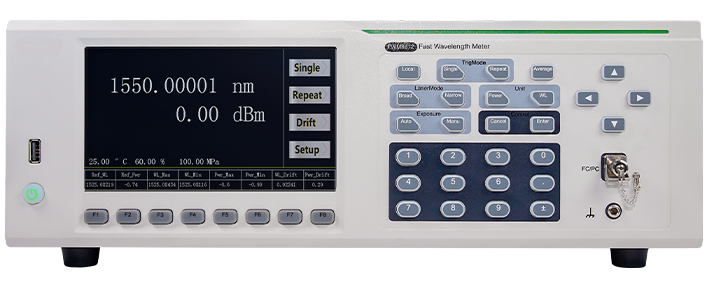

FWM8612 - высокочастотный измеритель длины волны
- Диапазон длин волн 1250 - 1650 нм.
- Точность измерения ±0,33 ppm (±0,5 пм на длине волны 1550 нм).
- Точность калибровки ±0,5 дБ (при 1310 и 1550 нм).
- Разрешение изменения мощности 0,01 дБ.
- Поддержка широкополосного режима и возможность тестирования модулированного оптического сигнала со скоростью до 25 Гбит/с.
- Встроенный генератор триггерных сигналов с частотой до 1000 Гц; поддержка внешних триггеров.
Высокочастотный измеритель длины волны FWM8612 - передовое устройство, разработанное специально для оценки производительности и качества оптоволоконных каналов связи. Высокая точность проводимых измерений обеспечивается уникальной структурой прибора, основанной на технологии интерферометра Физо в сочетании с температурно-стабильными контроллерами и CCD-детекторами.
Благодаря поддержке различных скоростей и типов интерфейсов, измеритель этой модели может использоваться как в научных лабораториях, так и применяться в коммерческой деятельности телекоммуникационных компаний и производителей сетевого оборудования. Устройство предоставляет подробный анализ характеристик сигнала, поддерживает автоматизированные тесты и гарантирует высокую точность данных для анализа. Отличается простотой интеграции, компактностью и легкостью в управлении.
Основные режимы работы

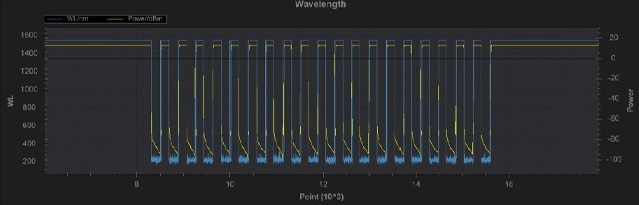

- Множественное измерение на внутреннем триггере
- Множественное измерение на внешнем триггере
- Единичное измерение
Ключевые особенности:
- Высокая точность и частота измерений.
- Поддержка широкополосного режима.
- Тестирование изменений длины волны и мощности во времени.
- Сокращённое время тестирования iTLA, DBR и когерентных модулей связи.
- Поддержка теста на дрейф и отображение максимального и минимального значений.
- Управление через интуитивно понятный интерфейс.
Показатели длины волны
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
|
Диапазон |
1250 - 1650 | нм | |
| Точность измерения |
±0,33 |
ppm |
|
| Повторяемость |
±0.07 |
ppm |
|
| Стабильность |
≤±0,3 за 24 часа |
ppm | |
| Разрешение | 0,1 | пм | |
Показатели мощности
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Точность измерения |
±0,5 |
дБ | |
| Линейность измерения (при 1250 - 1650 нм) |
±0,5 |
дБ | |
|
Поляризационная зависимость (при 1250 - 1650 нм) |
±0.5 |
дБ | |
|
Разрешение изменения мощности |
0,01 | дБ | |
Характеристики
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Частота сэмплирования (одиночное измерение) | 200 | Гц | |
| Частота сэмплирования (внутренний триггер) | 1 - 1000 | Гц | |
| Частота сэмплирования (внешний триггер) | 1 - 1000 | Гц | |
| Логический уровень триггера | TTL | - | |
| Частотный диапазон оптического сигнала | 25 | ГГц | |
| Диапазон мощности оптического сигнала | -30 ~ +10 | дБм | |
| Оптический интерфейс | 9/125 мкм, одномодовое волокно (FC/PC) | - | |
| Возвратные оптические потери | > 35 | дБ | |
| Минимальная разница в частоте между главным и вторичным пиковым значением в режиме сканирования пиков | 2300 | МГц | |
| Максимальная разница между главным и вторичным пиковым значением в режиме сканирования пиков | 17 | дБ | |
| Параметры источника питания | 100 - 240 В, переменный ток, 50/60 Гц, 250 Вт | - | |
| Габариты | 408 х 441 х 157 | мм | |
| Вес | 12 | кг | |
Абсолютные допустимые значения
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Рабочий диапазон температур | 15 ~ 28 |
°C |
|
| Диапазон температур хранения | -10 ~ +70 |
°C |
|
| Рабочий диапазон относительной влажности | 30 - 80 | % | |
| Диапазон относительной влажности для хранения | 10 - 90 | % | |
| Давление | 500 - 900 | мм. рт. ст. | |
- Тестирование высокоскоростных оптических сетей.
- Инфраструктура дата-центров.
- Телекоммуникации.
- Лабораторные исследования.
