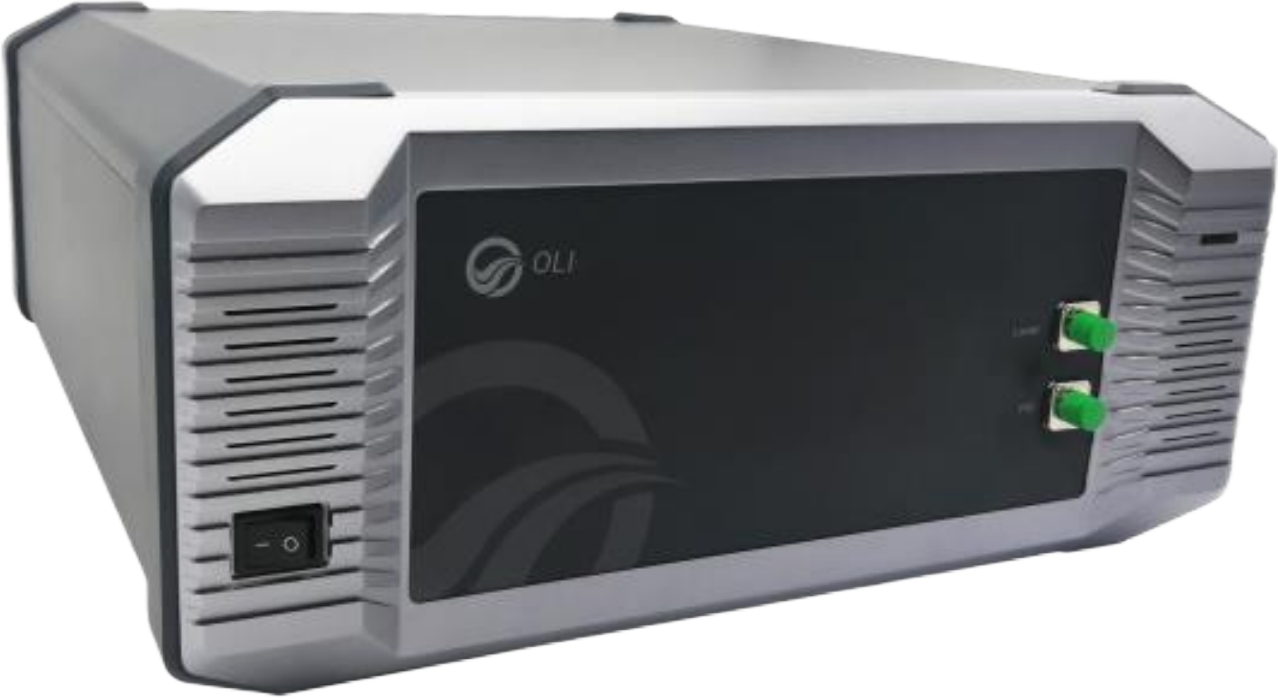

CLM-P - анализатор распределённых поляризационных преобразований
CLM-P - анализатор распределённых поляризационных преобразований высокой чувствительности для измерения перекрёстных помех.
- Рабочий диапазон длин волн: 1290 ~ 1330 / 1530 ~ 1570 нм.
- Разрешение выборки: < 2 см.
- Повторяемость измерений перекрёстных помех: ± 1 дБ.
- Динамический диапазон измерений перекрёстных помех: 75 дБ.
- Время измерения: < 14 с.
Производитель: TEMSENS
Анализатор распределённых поляризационных преобразований CLM-P от компании TemSens основан на явлении интерференции белого света и отличается высоким разрешением выборки и низкой чувствительностью к шуму.
Устройство разработано для высокоточных измерений потерь в волоконно-оптических PM контурах и Y-образных волноводах. Проведённые измерения позволяют точно определять участки с аномальными значениями перекрёстных помех в оптических путях, обеспечивать анализ качества разъёмов или интерфейсов соединения, а также измерять коэффициент экстинкции. Данное устройство подходит для совершенствования технологических процессов и контроля качества при серийном производстве.
| Параметр | Значение |
Ед. Измерения |
|
|---|---|---|---|
| Диапазон длин волн | 1290 ~ 1330 / 1530 ~ 1570 | нм | |
| Длина участка измерения* | ＞ 1,4 |
км |
|
| Разрешение выборки* | ＜ 2 | см | |
| Повторяемость измерений перекрёстных помех | ± 1 |
дБ |
|
| Пространственное разрешение |
40 |
см |
|
| Время измерения | ＜ 14 |
с |
|
| Динамический диапазон измерений перекрёстных помех | 75 |
дБ |
|
| Чувствительность к шуму | - 90 | дБ | |
| Входное напряжение |
AC 220 / 110V, DC 12V |
||
| Потребляемая мощность | 60 | Вт | |
| Разъём подключения | USB | ||
| Тип коннектора | FC / APC | ||
| Габариты | 345 x 390 x 165 | мм | |
| Масса | 7,5 | кг | |
| Рабочая температура | 0 - 40 | °C | |
| Температура хранения | 0 - 50 | °C | |
| Допустимая влажность | 10 ~ 70 |
% |
|
- Оптимизация волоконно-оптических систем.
- Контроль качества разъёмов и интерфейсов.
- Выявление аномалий в оптических путях.
- Измерение коэффициента экстинкции.
- Совершенствование технологических процессов.
- Научные исследования.
