MCD-1064-0.01 - микрочиповые лазеры с низкой частотой повторения
- Длина волны: 1064 нм.
- Энергия импульса: 200 - 500 мкДж.
- Длительность импульса: 350 пс - 2 нс.
- Частота повторения: 0,01 кГц.
- Профиль пучка TEM00.
- Герметичность, высокая надежность.

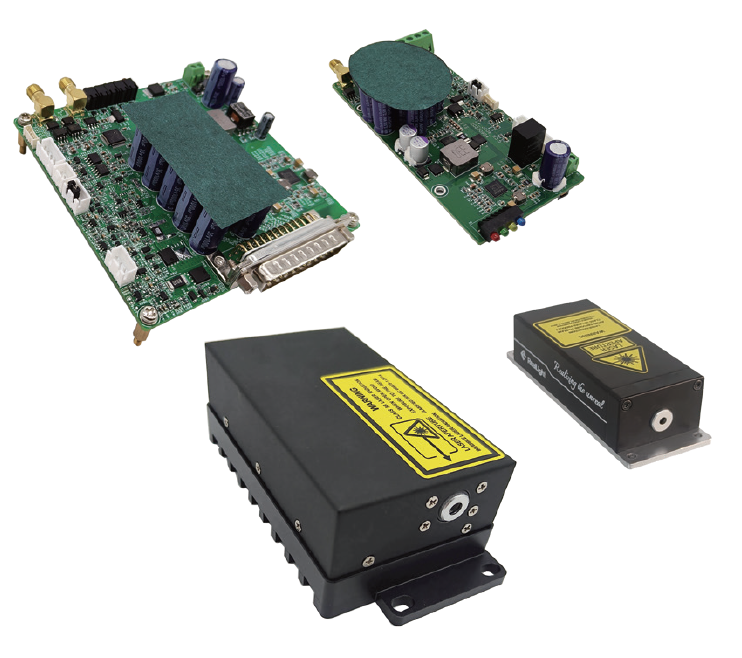

Серия MCD-1064-0.01 c низкой частотой повторения импульсов от компании RealLight - это линейка твердотельных лазеров с диодной накачкой и пассивной модуляцией добротности, работающих на длине волны 1064 нм и разработанных для интеграции в OEM‑применениях. Компактные источники генерируют импульсы длительностью 350 пс - 2 нс. В серии представлены три модели: MCD-1064-0.01-200-350, MCD-1064-0.01-500-350 и MCD-1064-0.01-300/300-500/2000. Лазеры данной серии обеспечивают частоту повторения импульсов 0,01 кГц и среднюю мощность 2 - 5 мВт (в зависимости от модели). Лазер модели MCD-1064-0.01-300/300-500/2000 работает в двух режимах: средняя мощность 3/3 мВт, энергия импульса 300/300 мкДж, ширина импульса 500/2000 пс. Отличительной особенностью этих лазеров является высокая стабильность выходной мощности, не превышающая 3% (RMS за 8 часов). Профиль пучка соответствует TEM00, а его расходимость по уровню 1/e2 составляет менее 8 мрад как в горизонтальном, так и в вертикальном направлениях. Лазеры оснащены интерфейсами управления RS-232 и USB. Максимальное потребление энергии составляет до 10 Вт. Благодаря прочной конструкции, эти лазеры являются оптимальным решением для OEM-применений, включая лазерную дальнометрию, лазерную абляцию и др.
Модельный ряд:
- MCD-1064-0.01-200-350: энергия импульса 200 мкДж, длительность импульса 350 пс, средняя мощность: 2 мВт.
- MCD-1064-0.01-500-350: энергия импульса 500 мкДж, длительность импульса 350 пс, средняя мощность: 5 мВт.
- MCD-1064-0.01-300/300-500/2000: энергия импульса 300/300 мкДж, длительность импульса 500 пс/ 2 нс, средняя мощность: 3/3 мВт.
| Параметр | Значение | Ед.измерения | |||
|---|---|---|---|---|---|
| MCD-1064-0.01-200-350 | MCD-1064-0.01-500-350 | MCD-1064-0.01-300/300-500/2000 | |||
|
Оптические параметры
|
|
|
|||
|
Длина волны
|
1064 | нм | |||
|
Частота следования импульса
|
0,01 | кГц | |||
|
Средняя мощность
|
2 | 5 | 3/3 | мВт | |
|
Энергия импульса
|
200 |
500 | 300/300 | мкДж | |
|

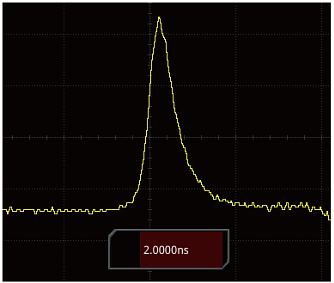

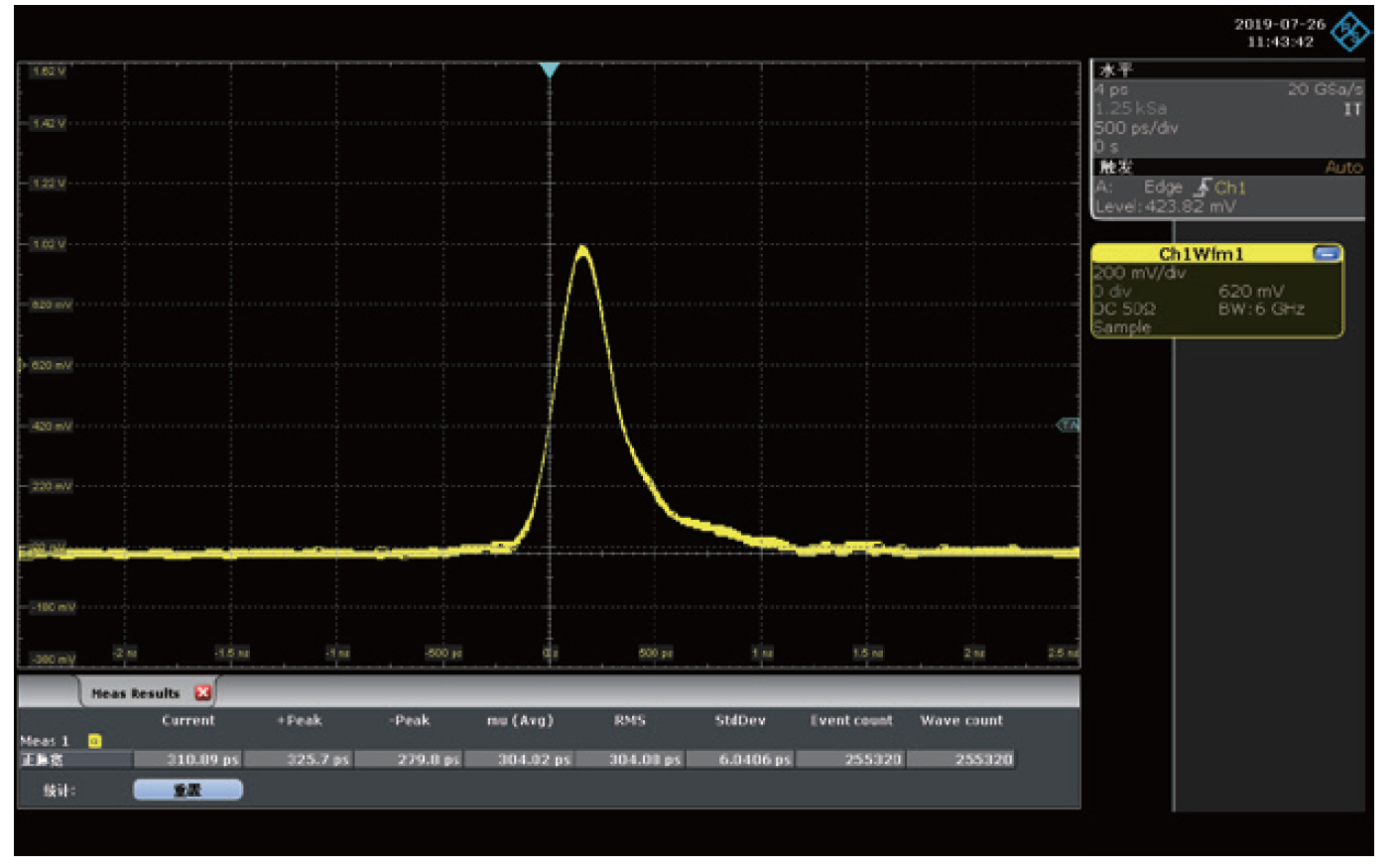

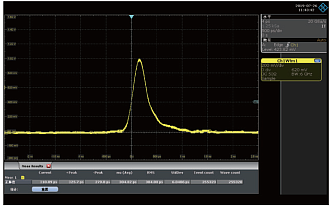

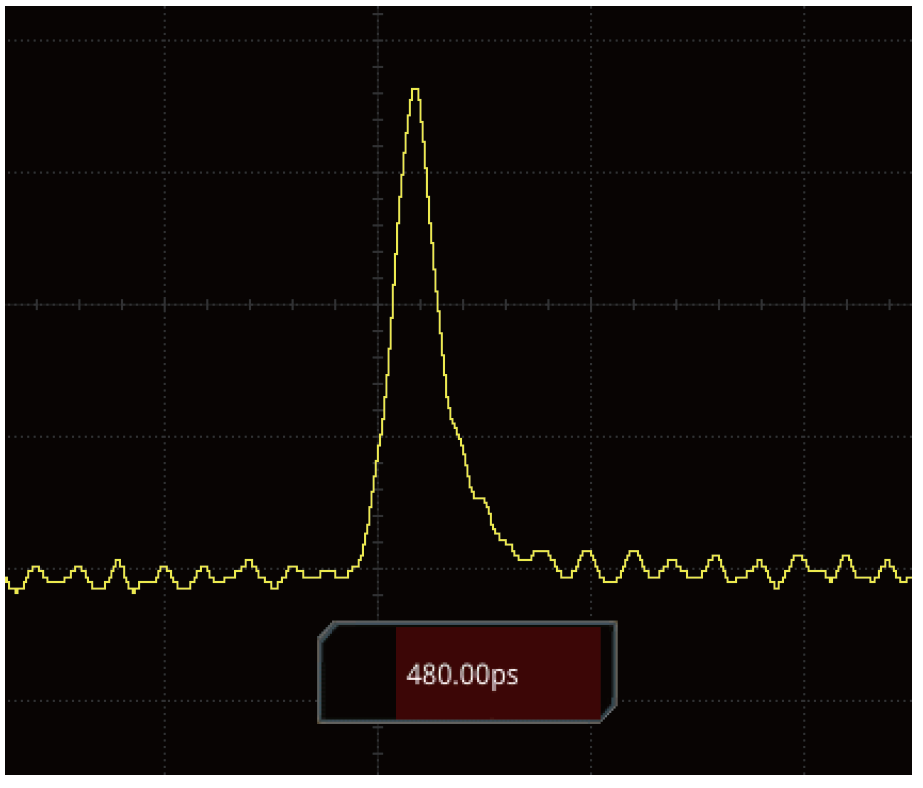

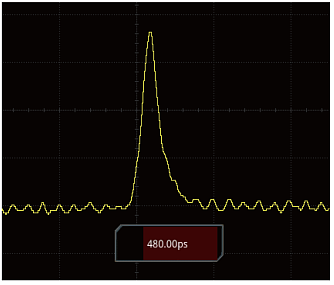

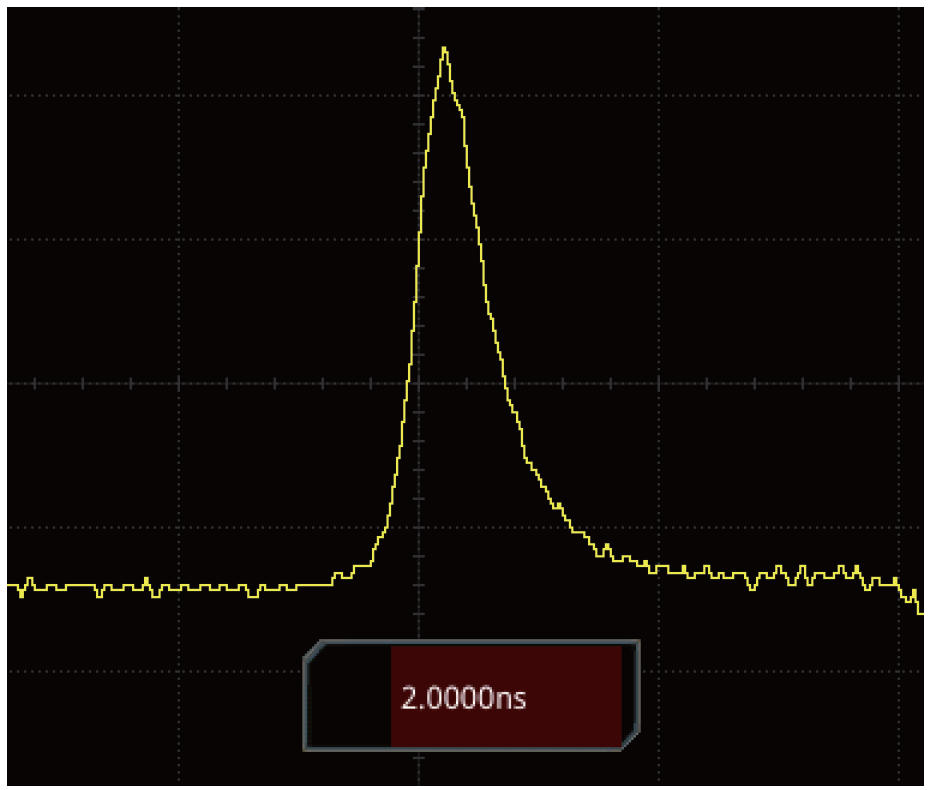

Длительность импульса
|
350 | 500/2000 | пс | ||
|
Стабильность мощности (8 часов)
|
≤ 3 | % | |||
|

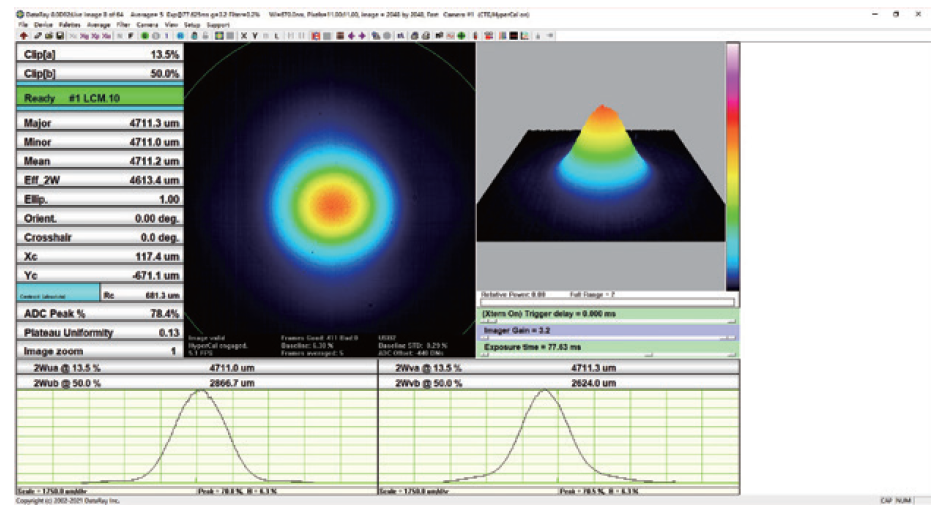

Профиль пучка
|
TEM00 |
|
|||
|
Расходимость пучка (по уровню 1/e2)
(горизонтальная/вертикальная) |
≤ 8 |
≤ 6 | ≤ 6/ ≤ 4 | мрад | |
|
Поляризация
|
p-поляризация: ≥ 100:1 |
1) 500 пс: p-поляризация ≥ 100:1 2) 2 нс: s-поляризация ≥ 100:1 |
|
||
|
Параметры системы
|
|
|
|||
|
Напряжение питания
|
12 В, 2 А |
|
|||
|
Управляющий интерфейс
|
SMA |
|
|||
|
Энергопотребление
|
≤ 10 | Вт | |||
|

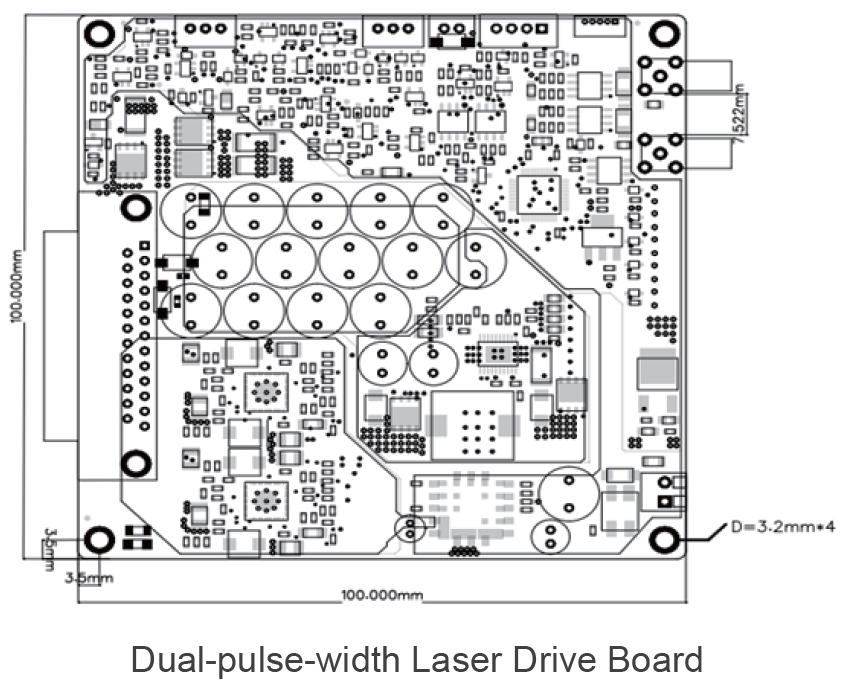

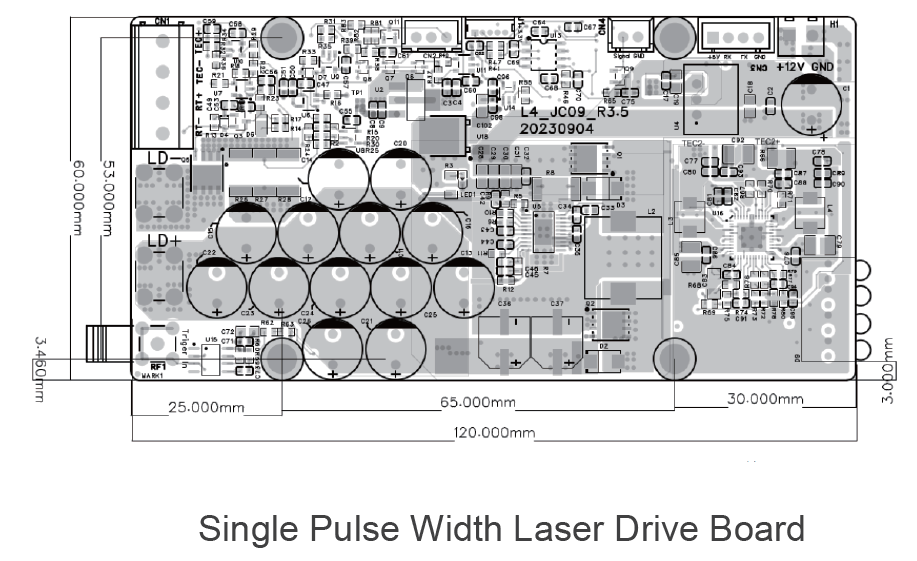

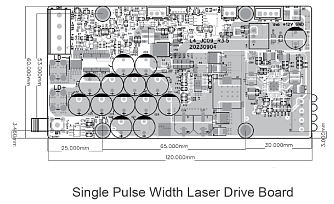

Размер блока питания
|
68×35×120 | 100×23×100 | мм | ||
|

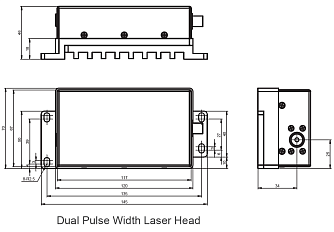

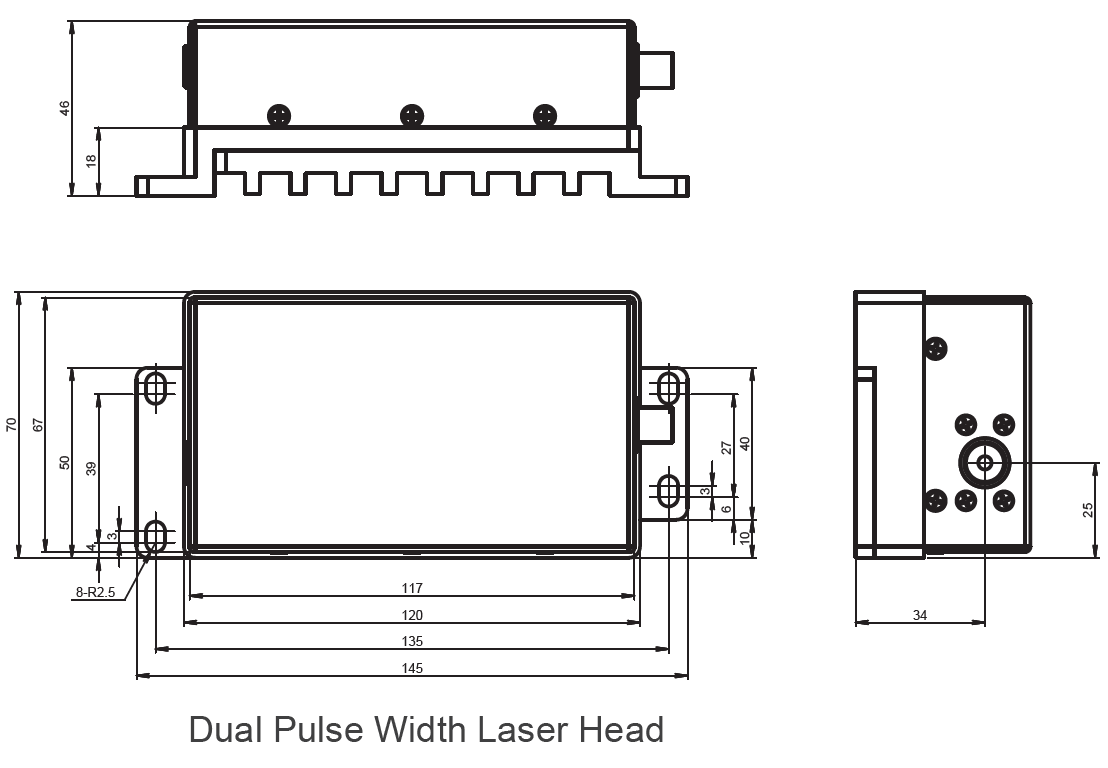

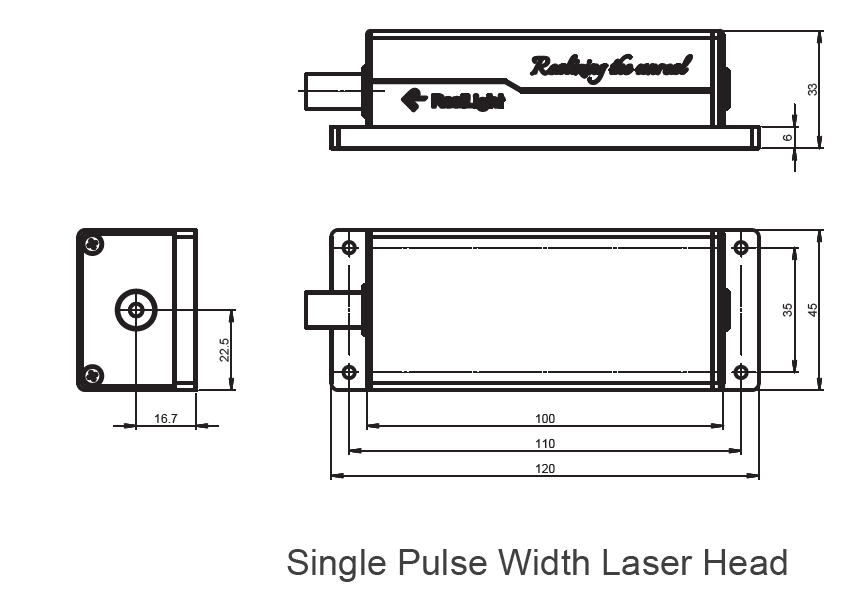

Размер лазерной головки
|
45×33×120 | 145×70×45 | мм | ||
|
Рабочая температура
|
15 - 35 | °С | |||
|
Температура хранения
|
0 - 60 | °С | |||
- По запросу доступны технические решения с более высокой энергией импульса 1-2 мДж.
- Лазерная абляция.
- Лазерная дальнометрия.
