R1535-F2B - микрочиповые эрбиевые лазеры с PIN-диодом
- Длина волны: 1535 нм.
- Энергия импульса: 10 - 40 мкДж.
- Длительность импульса: 5 - 8 нс.
- Частота повторения: 1 - 5 кГц.
- Пассивная модуляция добротности.
- Безопасное для глаз излучение.
- Компактный дизайн.
- Интегрированный PIN-диод.
Компания RealLight представляет микрочиповые эрбиевые лазеры с пассивной модуляцией добротности серии R1535-F2B. Устройства генерируют излучение с длиной волны 1535 нм, которое находится в безопасном для глаз диапазоне. Они оснащены встроенным PIN-фотодетектором, обеспечивающим выходной сигнал фотодиода (PD), стабильную энергию импульса и отсутствие хвостовых импульсов. Серия включает три модели с энергией импульса 10 - 40 мкДж, генерирующие импульсы длительностью 5 - 8 нс с частотой следования от 1 до 5 кГц (в зависимости от модели). Лазеры характеризуются профилем пучка TEM00, угловой расходимостью менее 17-20 мрад и высокой стабильностью энергии, не превышающей 3%.
Высокая надёжность, стабильность и простота интеграции делают лазеры серии R1535-F2B идеальным решением для научных и промышленных применений, где предъявляются высокие требования к точности, безопасности и стабильной работе лазерного источника в течение длительного времени.
Модельный ряд:
- R1535-1-5-40-F2B: частота повторения 1 кГц, энергия импульса 40 мкДж, длительность импульса 5 нс.
- R1535-2.5-6-20-F2B: частота повторения 2,5 кГц, энергия импульса 20 мкДж, длительность импульса 6 нс.
- R1535-5-8-10-F2B: частота повторения 5 кГц, энергия импульса 10 мкДж, длительность импульса 8 нс.
| Параметр | Значение | Ед.измерения | |||
|---|---|---|---|---|---|
|
|
R1535-1-5-40-F2B |
R1535-2.5-6-20-F2B |
R1535-5-8-10-F2B |
|
|
| Длина волны | 1535 | нм | |||
|
Энергия импульса
|
40 | 20 | 10 | мкДж | |
|
Частота повторения
|
1 | 2,5 | 5 | кГц | |
|
Длительность импульса
|
5 | 6 | 8 | нс | |
|
Расходимость пучка
|
20 | 17 | 18 | мрад | |
|
Стабильность энергии (RMS)
|
≤ 3 | % | |||
|
Рабочий ток
|
5 |
А | |||
|

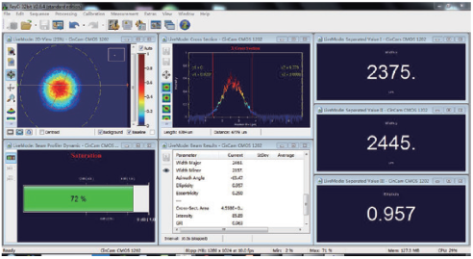

Профиль пучка
|
TEM00 |
|
|||
|

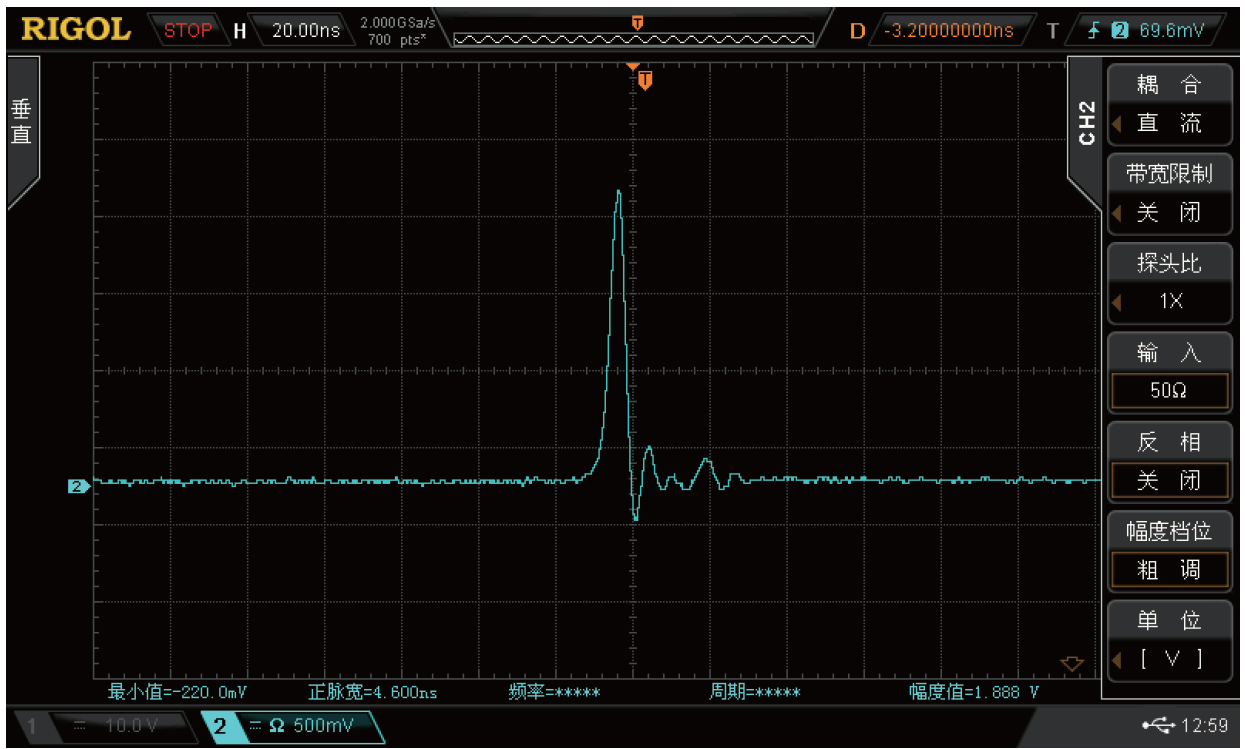

Амплитуда PIN-сигнала (при сопротивлении 50 Ом)
|
2 | В | |||
|

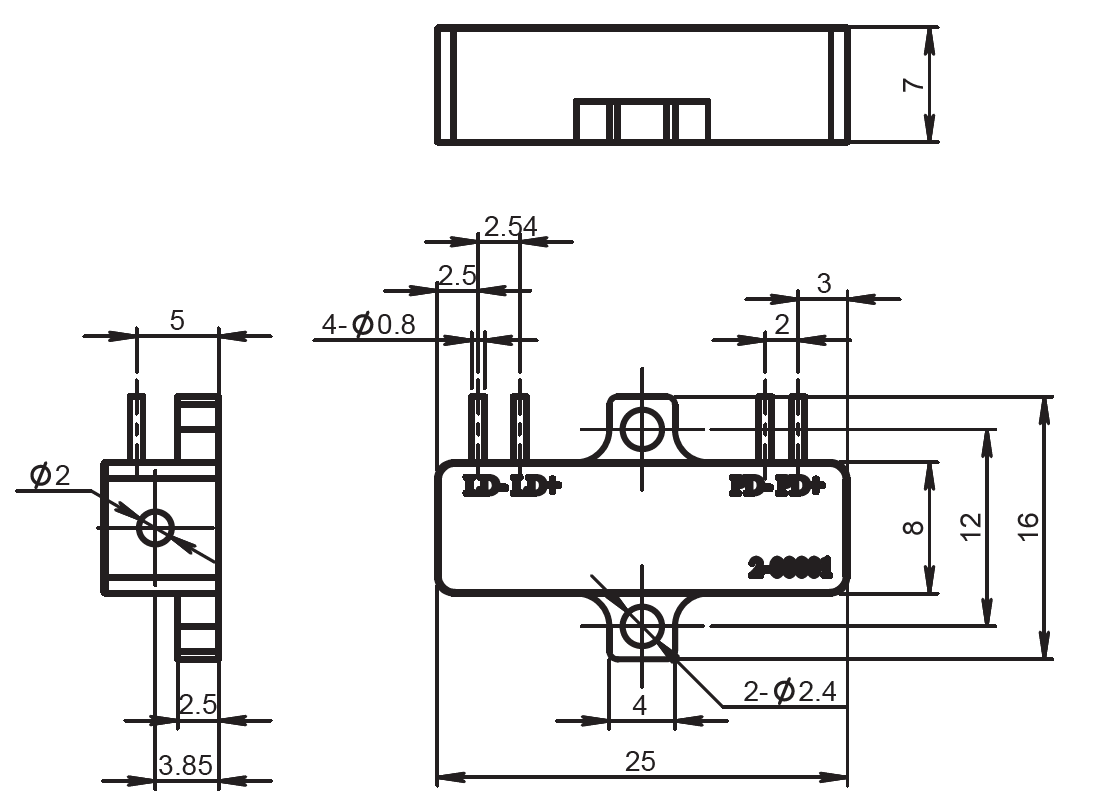

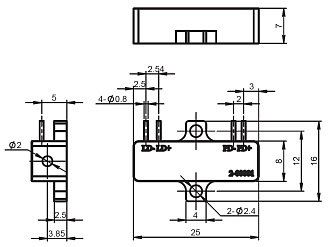

Размер
|
25×8×7 |
мм | |||
|
Вес
|
12 | г | |||
|
Температура хранения
|
от -45 до 80 | °С | |||
|
Рабочая температура
|
от -40 до 65 | °С | |||
|
Рабочее напряжение
|
2 | В | |||
- Радиолокационные системы для обхода препятствий.
- Метеорологические радары.
- Лазерные дальномеры.
