C-CYL – цилиндрические емкостные энкодеры

C-CYL – серия емкостных энкодеров в цилиндрическом корпусе для измерения линейного положения и вибраций.
  • Тип датчика: емкостной.
  • Тип монтажа: цилиндрический корпус (Ø8 мм).
  • Специальные исполнения: Совместимость со сверхвысоким вакуумом (UHV) и полностью немагнитные версии (NM).
  • Диапазоны измерений: 0,2 мм, 0,5 мм, 1 мм, 2 мм, 3 мм.
Производитель:  MULTIFIELDS TECHNOLOGIES
Узнать цену

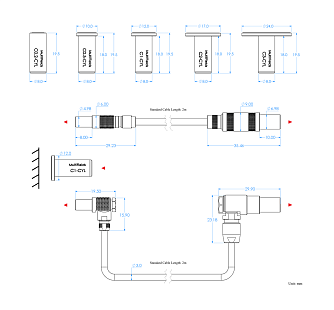

Серия цилиндрических емкостных энкодеров C-CYL предназначена для прецизионного бесконтактного измерения линейного перемещения и вибраций в условиях ограниченного пространства. Благодаря компактному цилиндрическому корпусу диаметром 8 мм и зажимному креплению датчики этой серии легко интегрируются в стандартные промышленные держатели, узлы научного оборудования и механизмы, где требуется боковой монтаж. Конструктивной особенностью является разъемное подключение кабеля, что значительно упрощает установку и замену датчика без демонтажа всего кабельного тракта.

Параметр Значение Ед. Измерения

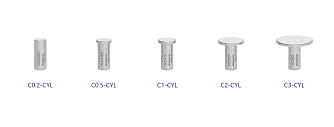

Модель C0.2-CYL C0.5-CYL C1-CYL C2-CYL C3-CYL
Тип датчика Емкостной
Тип монтажа зажим Ø 8  мм
Материал корпуса титан
Специальные исполнения .UHV (сверхвысокий вакуум),
.NM (полностью немагнитный)
Способ подключения кабеля
Съемное
Измеряемый диапазон 0,2 0,5 1 2 3 мм
Линейность сенсора ± 0,02 ± 0,05 ± 0,10 ± 0,20 ± 0,30 мкм
Чувствительность 50 20 10 5 3,33 В/мм
Разрешение (динамическое, 10 кГц) 4 10 20 40 60 нм
Разрешение (статическое, 20 Гц) 0,2 0,5 1 2 3 нм
Полоса пропускания 10 кГц / 1 кГц / 20 Гц
Повторяемость 0,0003 %
Линейность системы ≤ ± 0,01 %
Температурная стабильность 10 ppm/°C
Интерфейс связи Ethernet, EtherCAT (стандартно)
SPI, USB (опционально)
Аналоговый выход (монитор) 0-10 В (стандартно),
±5 В, ±10 В (опционально) 		В
Скорость передачи данных (монитор) До 50 kSa/s

  • Сканирующая зондовая микроскопия.
  • Системы активной виброизоляции.
  • Контроль вибраций в вакуумных камерах и криостатах.
  • Исследования в области физики.

Модель Описание
C0.2-CYL Цилиндрический емкостной энкодер. Рабочий диапазон 0,2 мм. Чувствительность 50 В/мм. Разрешение 0,2 нм (ст.) / 4 нм (дин.). Линейность ± 0.02 мкм. Стандартное исполнение.
C0.5-CYL Цилиндрический емкостной энкодер. Рабочий диапазон 0,5 мм. Чувствительность 20 В/мм. Разрешение 0,5 нм (ст.) / 10 нм (дин.). Линейность ± 0,05 мкм. Стандартное исполнение.
C1-CYL Цилиндрический емкостной энкодер. Рабочий диапазон 1 мм. Чувствительность 10 В/мм. Разрешение 1 нм (ст.) / 20 нм (дин.). Линейность ± 0,10 мкм. Стандартное исполнение.
C2-CYL Цилиндрический емкостной энкодер. Рабочий диапазон 2 мм. Чувствительность 5 В/мм. Разрешение 2 нм (ст.) / 40 нм (дин.). Линейность ± 0,20 мкм. Стандартное исполнение.
C3-CYL Цилиндрический емкостной энкодер. Рабочий диапазон 3 мм. Чувствительность 3,33 В/мм. Разрешение 3 нм (ст.) / 60 нм (дин.). Линейность ± 0,30 мкм. Стандартное исполнение.
C0.2-CYL.NM Цилиндрический емкостной энкодер. Рабочий диапазон 0,2 мм. Чувствительность 50 В/мм. Разрешение 0,2 нм (ст.) / 4 нм (дин.). Линейность ± 0.02 мкм. Немагнитное исполнение.
C0.5-CYL.NM Цилиндрический емкостной энкодер. Рабочий диапазон 0,5 мм. Чувствительность 20 В/мм. Разрешение 0,5 нм (ст.) / 10 нм (дин.). Линейность ± 0,05 мкм. Немагнитное исполнение.
C1-CYL.NM Цилиндрический емкостной энкодер. Рабочий диапазон 1 мм. Чувствительность 10 В/мм. Разрешение 1 нм (ст.) / 20 нм (дин.). Линейность ± 0,10 мкм. Немагнитное исполнение.
C2-CYL.NM Цилиндрический емкостной энкодер. Рабочий диапазон 2 мм. Чувствительность 5 В/мм. Разрешение 2 нм (ст.) / 40 нм (дин.). Линейность ± 0,20 мкм. Немагнитное исполнение.
C3-CYL.NM Цилиндрический емкостной энкодер. Рабочий диапазон 3 мм. Чувствительность 3,33 В/мм. Разрешение 3 нм (ст.) / 60 нм (дин.). Линейность ± 0,30 мкм. Немагнитное исполнение.
C0.2-CYL.UHV Цилиндрический емкостной энкодер. Рабочий диапазон 0,2 мм. Чувствительность 50 В/мм. Разрешение 0,2 нм (ст.) / 4 нм (дин.). Линейность ± 0.02 мкм. Исполнение для сверхвысокого вакуума.
C0.5-CYL.UHV Цилиндрический емкостной энкодер. Рабочий диапазон 0,5 мм. Чувствительность 20 В/мм. Разрешение 0,5 нм (ст.) / 10 нм (дин.). Линейность ± 0,05 мкм. Стандартное исполнение. Исполнение для сверхвысокого вакуума.
C1-CYL.UHV Цилиндрический емкостной энкодер. Рабочий диапазон 1 мм. Чувствительность 10 В/мм. Разрешение 1 нм (ст.) / 20 нм (дин.). Линейность ± 0,10 мкм. Стандартное исполнение. Исполнение для сверхвысокого вакуума.
C2-CYL.UHV Цилиндрический емкостной энкодер. Рабочий диапазон 2 мм. Чувствительность 5 В/мм. Разрешение 2 нм (ст.) / 40 нм (дин.). Линейность ± 0,20 мкм. Стандартное исполнение. Исполнение для сверхвысокого вакуума.
C3-CYL.UHV Цилиндрический емкостной энкодер. Рабочий диапазон 3 мм. Чувствительность 3,33 В/мм. Разрешение 3 нм (ст.) / 60 нм (дин.). Линейность ± 0,30 мкм. Стандартное исполнение. Исполнение для сверхвысокого вакуума.
