MC-ArchimedesLT.Ultra - контроллеры пьезоэлектрических позиционеров
- Количество каналов: 3.
- Субнанометровое разрешение (~0.5 нм).
- Интерфейсы связи: Gigabit Ethernet (EtherCAT), USB 3.0.
- Режим работы: замкнутый контур.
Трехканальный контроллер MC-ArchimedesLT.Ultra разработан для прецизионного управления низкотемпературными пьезоэлектрическими сканерами в условиях замкнутого контура. Устройство обеспечивает синхронное управление тремя осями с высоким пространственным разрешением и частотой дискретизации данных до 50 кГц. Контроллер оснащен высокоскоростными интерфейсами Gigabit Ethernet, USB 3.0 и поддерживает протокол EtherCAT для интеграции в сложные синхронизированные системы. Специальные трехосевые входы Sensor IN гарантируют передачу сигнала датчика без потерь, а программируемые аналоговые входы/выходы (0-10 В / ±5 В / ±10 В) позволяют использовать внешние источники сигналов. Как неотъемлемая часть сканирующей системы, его параметры оптимизированы под совместимые сканеры и обеспечивают повторяемость позиционирования в пределах ±5 нм.

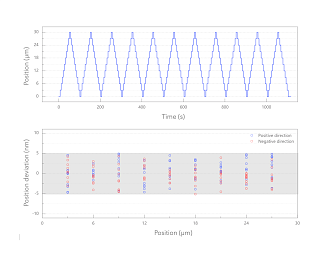

Шум и стабильность позиционирования
| Параметр | Значение | Ед. Измерения | |
|---|---|---|---|
| Режим управления | Замкнутый контур |
|
|
| Количество каналов | 3 |
|
|
| Пространственное разрешение (шум RMS) | < 0,42 | нм | |
| Повторяемость (двунаправленная) | < ± 5 | нм | |
| Частота дискретизации данных | 50 | кГц | |
| Скорость передачи данных | 50 | квыборок/с | |
| Основной интерфейс связи | Gigabit Ethernet (EtherCAT) |
|
|
| Доп. интерфейс связи | USB 3.0 |
|
|
| Входы для датчиков (Sensor IN) | 3 | шт. | |
| Аналоговые входы (Analog IN) | 0–10 В / ±5 В / ±10 В | В | |
| Аналоговые выходы (Analog OUT) | 0–10 В / ±5 В / ±10 В | В | |
| Совместимые сканеры | Серия Scanner-XX.Ultra |
|
|
- Зондовая микроскопия.
- Исследования в области квантовых материалов.
- Низкотемпературная нанолитография.
- Прецизионные измерения в физике конденсированного состояния.
- Научные исследования.
