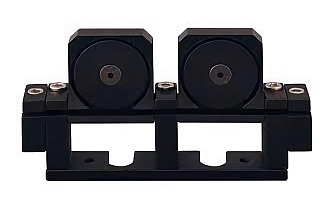

2PPC180 - контроллер поляризации

2PPC180 - миниатюрный двухкатушечный ручной контроллер поляризации
  • 2 независимо вращающиеся волновые пластины
  • Волоконные катушки диаметром 18 мм (Ø 0,71")
  • Поворот на ± 143°
  • Доступны сменные соединительные кабели FC/PC или FC/APC с оболочкой Ø 900 мкм
Производитель:  DK PHOTONICS

Миниатюрные контроллеры поляризации от DK Photonics используют вызванное напряжением двулучепреломление для создания двух независимых волновых пластин для изменения поляризации проходящего света в одномодовом волокне. Две пластины с дробной волной создаются путем намотки волокна на две независимые катушки. Катушки волокна имеют конфигурацию четверть и полуволновой пластин при использовании на расчетной длине волны.

Контроллер поставляется без предустановленного оптоволокна, что позволяет устанавливать необходимое одномодовое волокно с оболочкой Ø900 мкм. Для заказа доступны кабели с оболочкой Ø900 мкм с FC/ PC и FC / APC коннекторами, которые подходят для использования с этим контроллером. Предварительно установленные волокна могут быть удалены и заменены пользователем. Чтобы обеспечить надлежащее использование контроллеров, оптоволоконные кабели должны быть достаточно длинными, чтобы обеспечить рекомендуемое количество петель.

Волокно закрепляется вокруг двух съемных катушек с помощью выступа и двух зажимов на концах контроллера. Крышки катушек снабжены ручками для удобства загрузки и выгрузки оптического волокна, а зажимы удерживаются на месте винтами. При необходимости верхняя часть зажимов может быть полностью снята для загрузки волокон. Для крепления контроллера к оптическому столу все контроллеры с двумя пластинами имеют два зазора для винтов M6, расположенных на расстоянии 25,0 мм друг от друга, и два зазора для винтов M3, расположенных на расстоянии 40,0 мм друг от друга на основании для крепления контроллера к оптическому столу.

Ключевые особенности:

  • Низкие вносимые потери
  • Почти нулевое обратное отражение
  • Волоконная конструкция
  • Широкий рабочий диапазон длин волн
  • Прочная конструкция
  • Удобное управление
  • Компактный размер

Параметр Значение Ед. измерения
Количество катушек
2 шт
Диаметр катушки
18 (0,71") мм
Угол поворота
± 143 °
Размеры
77,6 x 12,7 (3,06" x 0,50")
в узкой конфигурации
77,6 x 44,5 (3,06" x 1,75")
в широкой конфигурации
мм

  • Системы WDM
  • Волоконные системы PM
  • Измерительные системы
  • Волоконный лазеры
  • Волоконные датчики
  • Испытания и измерения
  • Измерение PDL


Модель Описание
2PPC180 Миниатюрный ручной контроллер поляризации, 2 катушки, Ø 18мм, без оптического волокна
