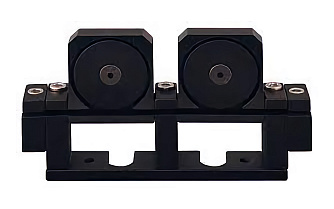

2PPC183 - контроллер поляризации

Миниатюрные контроллеры поляризации от DK Photonics используют вызванное напряжением двулучепреломление для создания двух независимых волновых пластин для изменения поляризации проходящего света в одномодовом волокне. Две пластины с дробной волной создаются путем намотки волокна на две независимые катушки. Катушки волокна имеют конфигурацию четверть и полуволновой пластин при использовании на расчетной длине волны.

Контроллеры поставляются с предустановленным оптоволокном. Предварительно установленные волокна могут быть удалены и заменены пользователем. Чтобы обеспечить надлежащее использование контроллеров, оптоволоконные кабели должны быть достаточно длинными, чтобы обеспечить рекомендуемое количество петель.

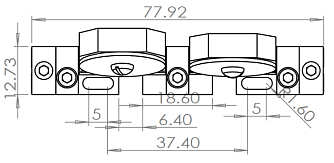

Волокно закрепляется вокруг двух съемных катушек с помощью выступа и двух зажимов на концах контроллера. Крышки катушек снабжены ручками для удобства загрузки и выгрузки оптического волокна, а зажимы удерживаются на месте винтами. При необходимости верхняя часть зажимов может быть полностью снята для загрузки волокон. Для крепления контроллера к оптическому столу все контроллеры с двумя пластинами имеют два зазора для винтов M6, расположенных на расстоянии 25,0 мм друг от друга, и два зазора для винтов M3, расположенных на расстоянии 40,0 мм друг от друга на основании для крепления контроллера к оптическому столу.

Ключевые особенности:

• Низкие вносимые потери
• Почти нулевое обратное отражение
• Волоконная конструкция
• Широкий рабочий диапазон длин волн
• Прочная конструкция
• Удобное управление
• Компактный размер
