3PPC270 - контроллер поляризации

3PPC270 - миниатюрный трехкатушечный ручной контроллер поляризации
  • 3 независимо вращающиеся волновые пластины
  • Волоконные катушки диаметром 27 мм (Ø 1,06")
  • Поворот на ± 117,5°
  • Доступны сменные соединительные кабели FC/PC или FC/APC с оболочкой Ø900 мкм
Производитель:  DK PHOTONICS

Миниатюрные контроллеры поляризации от DK Photonics используют вызванное напряжением двулучепреломление для создания трех независимых волновых пластин для изменения поляризации проходящего света в одномодовом волокне. Три пластины с дробной волной создаются путем намотки волокна на три независимые катушки. Катушки волокна имеют конфигурацию четвертьволновой, полуволновой и четвертьволновой пластин при использовании на расчетной длине волны.

Контроллер поставляется без предустановленного оптоволокна, что позволяет устанавливать необходимое одномодовое волокно с оболочкой Ø900 мкм. Для заказа доступны кабели с оболочкой Ø900 мкм с FC/ PC и FC / APC коннекторами, которые подходят для использования с этим контроллером. Предварительно установленные волокна могут быть удалены и заменены пользователем. Чтобы обеспечить надлежащее использование контроллеров, оптоволоконные кабели должны быть достаточно длинными, чтобы обеспечить рекомендуемое количество петель.

Волокно закрепляется вокруг трех съемных катушек с помощью выступа и двух зажимов на концах контроллера. Крышки катушек снабжены ручками для удобства загрузки и выгрузки оптического волокна, а зажимы удерживаются на месте винтами. При необходимости верхняя часть зажимов может быть полностью снята для загрузки волокон. Для крепления контроллера к оптическому столу все контроллеры с тремя пластинами имеют три дополнительных длинных паза вдоль основания, что обеспечивает дополнительные возможности крепления как к метрическим, так и к оптическим столам. В двух пазах на обоих концах основания установлены колпачковые винты M6 (1/4"-20), в то время как в центральном пазу установлены колпачковые винты M3 (4-40).

Ключевые особенности:

  • Низкие вносимые потери
  • Почти нулевое обратное отражение
  • Волоконная конструкция
  • Широкий рабочий диапазон длин волн
  • Прочная конструкция
  • Удобное управление
  • Компактный размер

Параметр Значение Ед. измерения
Количество катушек
3 шт
Диаметр катушки
27 (Ø 1,06")
мм
Угол поворота
± 117,5 °

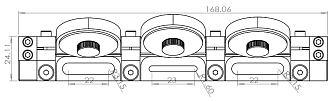

Размеры
168,5 x 24,5
в узкой конфигурации
168,5 x 63,8
в широкой конфигурации
мм

  • Системы WDM
  • Волоконные системы PM
  • Измерительные системы
  • Волоконный лазеры
  • Волоконные датчики
  • Испытания и измерения
  • Измерение PDL


Модель Описание
3PPC270 Миниатюрный ручной контроллер поляризации, 3 катушки, Ø 27 мм, без оптического волокна
