MP-Si - кремниевые Si PIN фотодиоды
Серия MP-Si это кремниевый PIN-фотодиод для диапазона от 400 до 1100 нм.
- Активная область от 0,2 до 8 мм.
- Чувствительность до 0,55 А/Вт.
- Время отклика от 2 нс.
- Типы корпусов: C-II, TO-46, TO-5A, 5501, TO-8, FC-SA, ADP.
Производитель: LD-PD
Серия MP-Si представляет собой кремниевый PIN-фотодиод, работающий в режиме обратного смещения. Диапазон обнаружения спектра от 400 до 1100 нм.
Особенности:
- Быстрый отклик.
- Низкий темновой ток.
- Высокая чувствительность.
- Высокая надежность.
- Типы корпусов: C-II, TO-46, TO-5A, 5501, TO-8, FC-SA, ADP.
Важно! Использование фотодиода с превышением его максимальной мощности может привести к выходу устройства из строя или возникновению угрозы безопасности.
| Параметр |
Значение |
Ед. измерения | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Активная область |
⌀0,2 |
⌀0,5 |
⌀1 |
⌀2 |
⌀4 |
⌀5 |
⌀8 |
0,5 х 0,5 |
1 х 1 |
1,3 х 1,3 |
2 х 2 |
3 х 3 |
мм |
| Спектральный диапазон |
400 - 1100 |
нм | |||||||||||

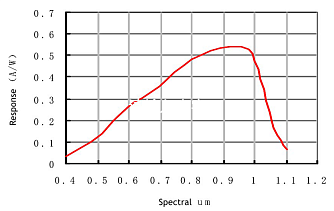

| Чувствительность (Vr=15В, 900 нм) | 0,4 | 0,45 | 0,5 | 0,55 |
0,45 |
0,5 | А/Вт | ||||||
|
Время отклика (Vr=15В, RL=50Ом) |
2 | 5 | 6 | 8 | 15 | 15 | 2 | 3,5 | 5 | 8 | 10 | 15 | нс |
|
Темновой ток (Vr=15В) |
1 | 2 | 3 | 5 | 12 | 40 | 60 | 3 | 3 | 4 | 6 | 10 | нА |
|
Обратное напряжение пробоя (IR=10мкА) |
100 |
50 |
80 |
В | |||||||||
|
Емкость (f=1 МГц,Vr=15В) |
0,8 | 1,2 | 2,0 | 6 | 20 | 30 | 70 | 6,0 | 3 | 3 | 10 | 25 | пФ |
| Рабочее напряжение | 0 - 15 | В | |||||||||||
| Корпус | C-II, 5501, TO-46, plug-in, with pigtail | TO-5 | TO-8 |
C-II, 5501, TO-46, plug-in, ТО-5 |
TO-5 | - | |||||||
- Оптоволоконная связь, зондирование и дальнометрия.
- Детектирование излучения от видимого света до ближнего инфракрасного.
- Быстрое детектирование оптических импульсов.
- Различные промышленные системы управления.
