PL-1100-SI - кремниевые Si PIN фотодиоды с волоконным вводом
Серия PL-1100-SI это кремниевый PIN-фотодиод для диапазона от 400 до 1100 нм с волоконным вводом.
- Активная область от 0,2 до 4 х 4 мм.
- Чувствительность 0,38 А/Вт.
- Время отклика от 2 нс.
- Типы волокон SM / PM.
Производитель: LD-PD

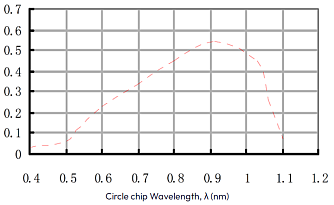

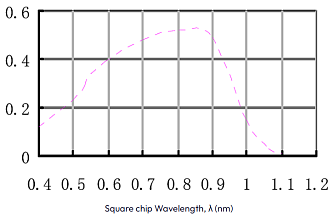

Серия PL-1100-SI представляет собой кремниевый PIN-фотодиод, работающий в режиме обратного смещения. В конструкции фотодиодов используются два оптимизированных чипа, специально разработанных для разных длин волн. Чип круглой формы имеет максимальную длину волны отклика около 950 - 1060 нм. Чип квадратной формы имеет максимальную длину волны отклика около 900 нм. Весь диапазон длин волн составляет 400 - 1100 нм.
Особенности:
- Увеличенная активная область.
- Низкий темновой ток.
- Высокая чувствительность.
- Высокая надежность.
- Типы волокон: SM/PM.
Важно! Использование фотодиода с превышением его максимальной мощности может привести к выходу устройства из строя или возникновению угрозы безопасности.
| Параметр |
Значение |
Ед. измерения | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Спектральный диапазон |
400 - 1100 |
мм | |||||||||
| Форма чипа | круглая | квадратная | - | ||||||||
|
Активная область |
0,2 | 0,5 | 1 | 2 | 4 | 1 х 1 | 4 х 4 | 1,3 х 1,3 | 2 х 2 | 3 х 3 | мм |
|
Чувствительность |
0,2 | 0,23 | 0,38 | А/Вт | |||||||
|
Время отклика (Vr=40В, RL=50Ом) |
2,0 | 5,0 | 6,0 | 8,0 | 12,0 | 25 | 100 | 45 | 50 | нс | |
|
Обратное напряжение пробоя (IR=10мкА) |
80 | 100 | 80 | 100 | 50 | В | |||||
| Темновой ток | 1 | 5 | 8 | 10 | 40 | 3 | 15 | 3 | 5 | 7 | нА |
| Емкость | 0,5 | 0,8 | 2,0 | 5,0 | 12 | 15 | 350 | 50 | 300 | 500 | пФ |
|
Рабочее напряжение |
40 |
10 |
В | ||||||||
- Дальнометрия.
- Детектирование излучения от видимого света до ближнего инфракрасного.
- Быстрое детектирование оптических импульсов.
- Различные промышленные системы управления.
