SSP-QKD-01 - система квантового распределения ключей

Учебный набор «Система квантового распределения ключей» SSP-QKD-01 представляет собой комплект устройств, необходимых для реализации протокола BB84. Предоставляет пользователям возможность досконально разобраться в принципах работы протокола BB84 и использовать распределённые ключи для реального шифрования данных.

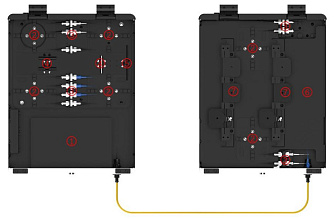

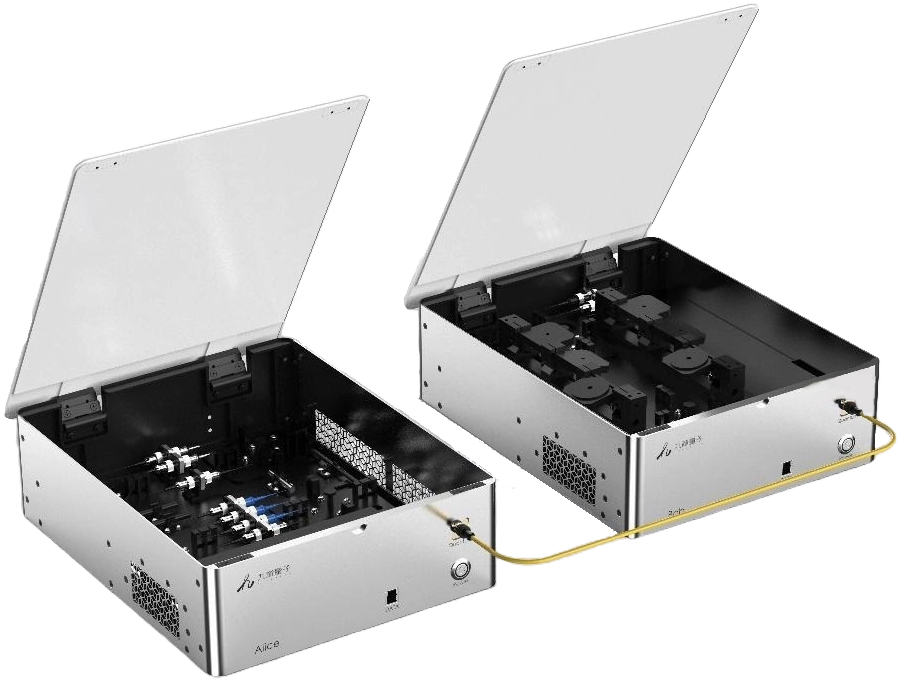

Система состоит из двух ключевых элементов – передатчика «Алиса» и приёмника «Боб». В их функционал входит свободная подготовка, отправление и считывание соответствующих состояний поляризации. Это позволяет пользователям углубить понимание различных компонентов волоконно-оптических систем связи.

При помощи программного обеспечения, поставляемого в комплекте, осуществляется распределение ключей, эксперименты по шифрованию и дешифровке данных; возможно производить разного вида пост-обработку данных: выравнивание базы, списание девиаций, повышение конфиденциальности. Система оснащена удобным для пользователя интерфейсом управления, позволяющим быстро приступать к работе как преподавателям, так и учащимся.

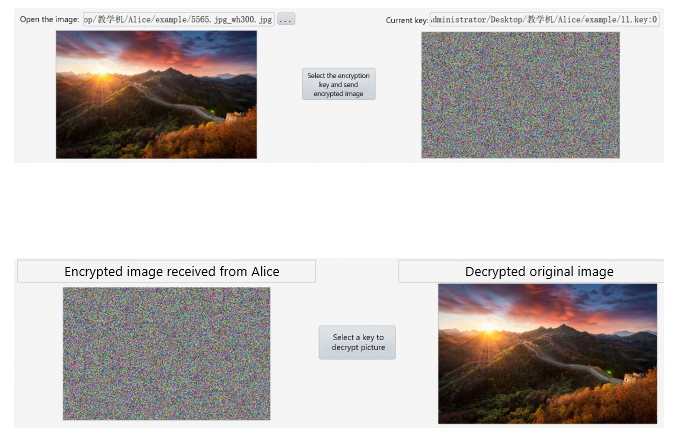

Управление системой разделено на два клиента - отдельно для «Алисы» и «Боба» соответственно. Запуск этих клиентов возможен как на одном ПК, так и на двух разных. Программное обеспечение оснащено интуитивно понятным интерфейсом и позволяет реализовывать следующие этапы квантового распределения ключей: поляризационная модуляция, обработка данных, распределение ключей в реальном времени, шифрование и дешифрование данных. На изображении ниже приведен пример дешифрования графического изображения по заранее сгенерированному ключу.

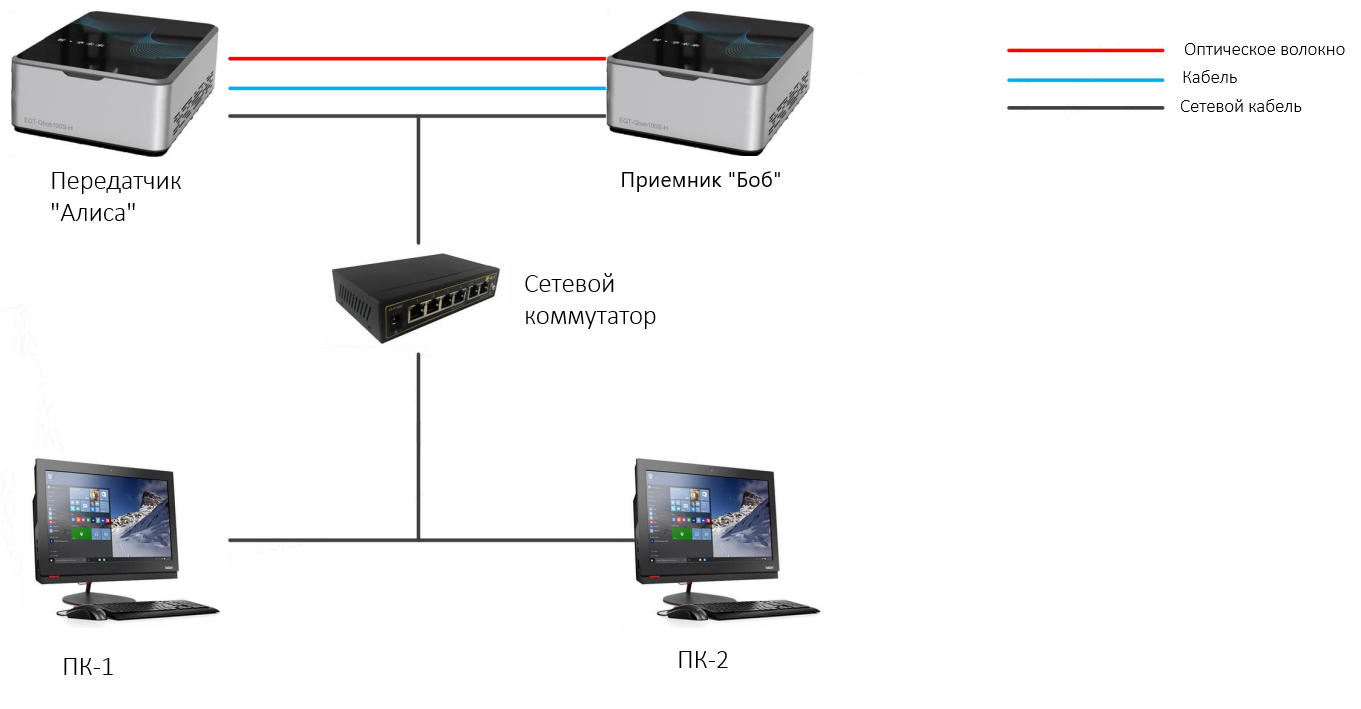

Принцип подключения системы

Передатчик и приемник подключаются друг к другу посредством одномодового оптического волокна. Для подключения персональных ПК к общей системе используются сетевые кабели. Передатчик и приемник также подключаются к сетевому коммутатору посредством сетевых кабелей, образуя локальную сеть. Её общая схема приведена выше.
