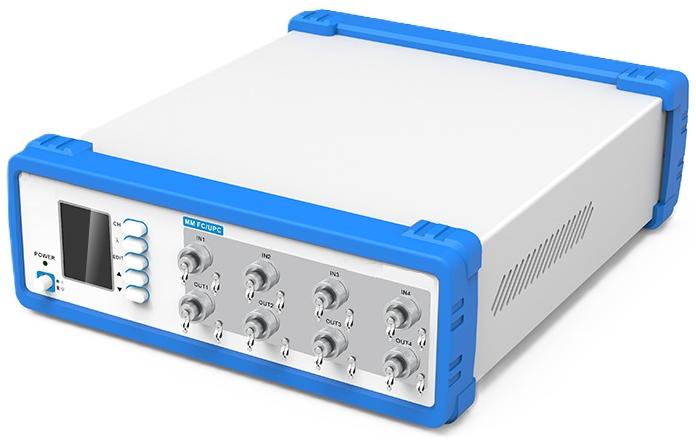

34042DOA/24082DOA - многомодовые оптические аттенюаторы
- Рабочая длина волны: 850±20 нм.
- Количество каналов: 4/8.
- Диапазон затухания: 0~30 дБ или 0~40 дБ.
- Точность затухания: ±0,2 дБ.
- Вносимые потери: ≤1,5 дБ.
- Встроенные измерители оптической мощности на входе/выходе.
- Интерфейсы связи: RS232, LAN, GPIB.
34042DOA/24082DOA - это программируемые 4/8-канальные многомодовые оптические аттенюаторы с длиной волны 850 нм, низкими вносимыми потерями, высокой точностью затухания и повторяемостью. Кроме того, оптический выход интегрирован с высокоточным измерителем оптической мощности для измерения выходной оптической мощности в режиме реального времени. Помимо RS232, интерфейс связи также поддерживает интерфейсы LAN или GPIB. Устройства могут использоваться для 4/8-канального параллельного тестирования высокоскоростных оптических модулей, таких как 400G/800G, а также для различных комплексных испытаний в таких областях, как волоконно-оптическая связь и волоконно-оптическое кабельное телевидение (CATV), для удовлетворения различных прикладных требований заказчиков.
Преимущества:
- Низкие вносимые потери: ≤1,5 дБ, типичное значение 1 дБ.
- Настраиваемый диапазон затухания: 0~30 дБ или 0~40 дБ.
- Высокая точность затухания: ±0,2 дБ.
- Высокая повторяемость затухания: ±0,1 дБ.
- Измеритель оптической мощности на входе/выходе имеет большой диапазон обнаружения и хорошую линейность: диапазон обнаружения на выходе +10~-40 дБм, линейность ±0,05 дБ.
- Богатый выбор интерфейсов связи: поддержка RS232, LAN или GPIB.
- Встроенные кнопки и ЖК-дисплей для локального управления.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Модель | 34042DOA | 24082DOA | |
| Количество каналов | 4 | 8 | |
| Диапазон длины волны | 850±20 | нм | |
| Диапазон затухания | 0~40 | дБ | |
| Точность | ±0,2 | дБ | |
| Повторяемость | 0,1 | дБ | |
| Вносимые потери | ≤ 1,5, типично 1 | дБ | |
| Диапазон измерения оптической мощности | +10~-40 | дБм | |
| Линейность измерителя оптической мощности | ±0,05 | дБ | |
| Точность мониторинга оптической мощности |
±0,3 (Промежуточное распределение мод, после калибровки потерь вносимых оптическим волокном) |
дБ | |
| Время отклика затухания | 10 мс/1 дБ | ||
| Оптический коннектор | FC/UPC, опционально FC/APC | ||
| Диаметр волокна | 50/125 | мкм | |
| Оптический затвор | Присутствует, опционально | ||
| Питание | AC 220 В ±15%, 50±10 Гц, опционально питание 110 В | ||
| Рабочая температура | 25±10 | °C | |
| Температура хранения | 0-40 | °C | |
| Размер | 306×112×366 | мм | |
| Гарантийный срок | 1 | год | |
- Тестирование оптических модулей.
- Тестирование оптических устройств ROSA/BOSA.
- Моделирование оптических потерь в системах и устройствах.
- Лабораторные и научные исследования.
