Cr:Al2O3 - лазерные кристаллы

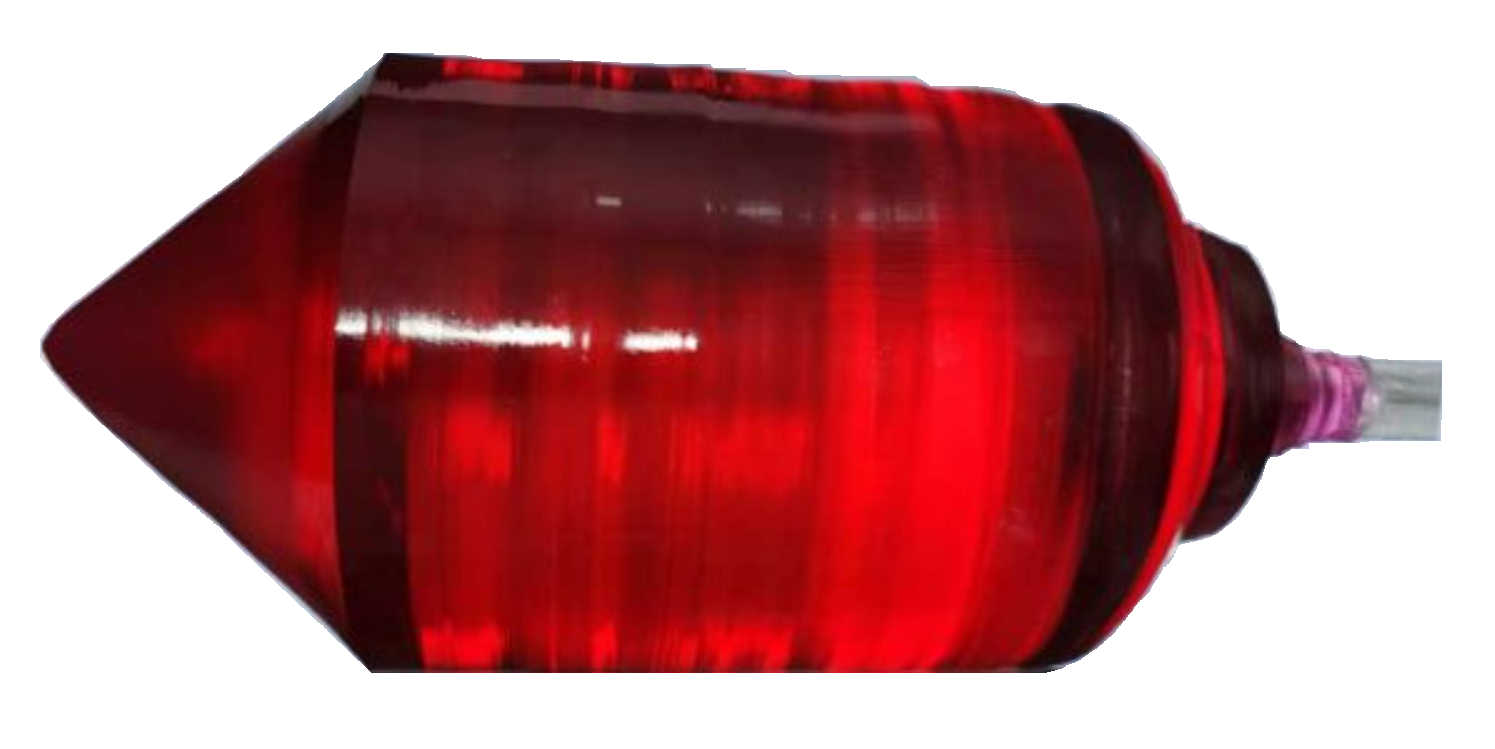

Кристаллы хромового рубина.
- Длина волны лазера: 680 - 1100 нм.
- Диаметр: 3 - 40 мм.
- Длина кристалла: 10 - 140 мм.
Производитель: CRYLINK
Кристаллы оксида алюминия, легированные хромом (Cr:Al2O3), или хромовый рубин, широко используется в лазерах с перестраиваемой длиной волны в качестве твердотельного лазерного кристалла с оптической накачкой. Диапазон перестройки хром-рубинового лазера составляет 680 - 1100 нм с пиком на 800 нм, что является одним из самых широких диапазонов перестройки по длине волны среди лазерных кристаллов.
Благодаря высокой прочности, отличной теплопроводности и химической стойкости, кристалл чрезвычайно надежен. Его верхний лазерный уровень имеет долгое время жизни (около 3 мс при комнатной температуре), что позволяет накапливать большую энергию.
Особенности:
- Высокий порог повреждения.
- Широкая полоса поглощения.
- Короткая длительность импульса при синхронизации мод.
- Широкий диапазон перестройки длины волны.
Физические и химические свойства
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Формула |
Cr3+:Al2O3 |
|
| Кристаллическая структура | Гексагональная |
|
| Константа решётки | a = 4.748; c = 12.957 | Å |
| Кристаллическая система | Тригональная | |
| Осевые свойства | Одноосный | |
| Метод выращивания | Чохральского (CZ) | |
| Температура плавления | 2040 | °C |
| Показатель преломления | nₚ = 1,759; nₘ = 1,767 | |
| Двулучепреломление | 0,0082 | |
| Плотность | 3,98 | г/см3 |
| Твёрдость по Моосу | 9 | |
| Удельная теплоёмкость при 18 °C | 761 | Дж·кг-1·К-1 |
|
Теплопроводность при 25 °C |
0,35 (перпендикулярно оси C) |
Вт·см-1·К-1 |
| 0,33 (параллельно оси С) | ||
|
Температурное расширение (20 - 100°C |
4,78⋅10-6 (перпендикулярно оси C) 5,31⋅10-6 (параллельно оси C) |
K-1 |
Оптические и спектральные характеристики
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Диапазон перестройки длины волны | 680 – 1100 | нм |
| Диапазон длин волн накачки | 450 – 532 | нм |

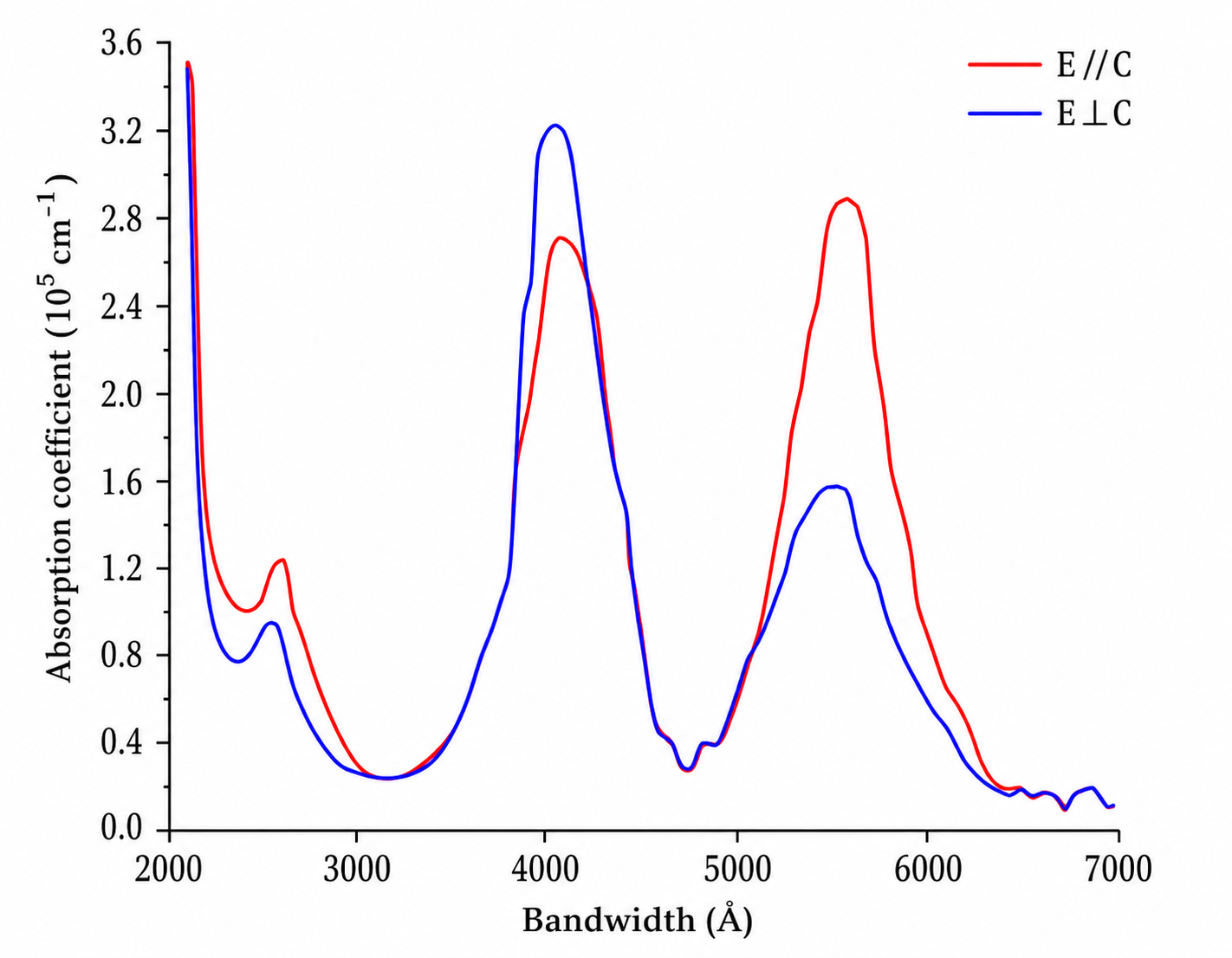

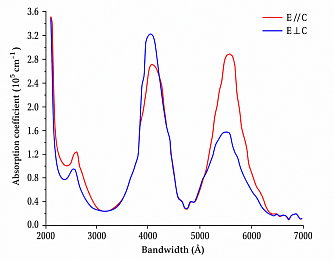

| Коэффициент поглощения на 510 нм | 0,5 – 2,5 | см-1 |
| FOM | > 200 |
|
| Ориентация | 90° к оси c | |
| Геометрия | Плоскопараллельная / под углом Брюстера | |
| Параллельность граней | 10 | ″ |
| Плоскостность поверхности | λ/10 (при 633 нм, из контекста) | |
| Допуск по ориентации | < 5 | ° |
| Широкополосное просветляющее покрытие (R) | < 0.2 | % |
| Диаметр | (3 – 40) ± 0.1 | мм |
| Длина | (10 – 140) ± 0.5 | мм |
- Твердотельные лазерные системы.
- Научные исследования.
- Лазерная локация и дальнометрия.
- Медицинские лазерные системы.
- Голография и интерферометрия.
