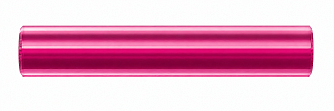

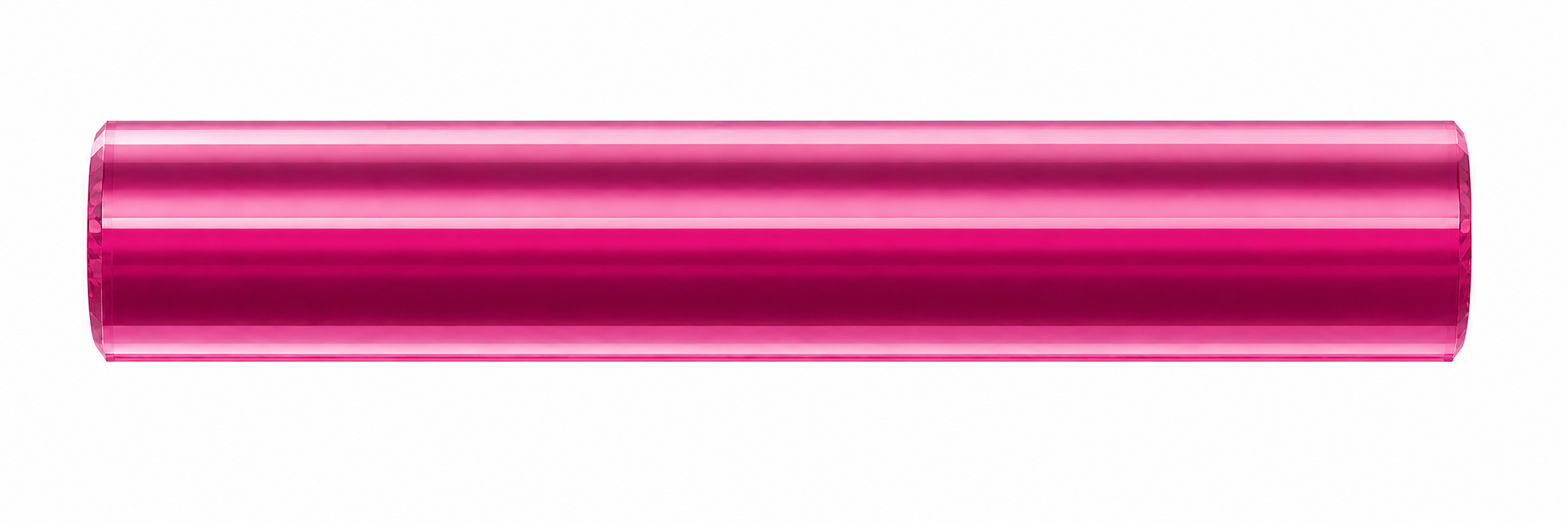

Cr: BeAl2O4 - лазерные кристаллы
Легированная хромом модификация хризоберилла (александрит).
- Длина волны лазера: 500 - 3000 нм.
- Диапазон перестройки: 700 - 860 нм.
- Апертура: 98%.
Производитель: CRYLINK
Кристаллы Cr:BeAl₂O₄, также известные как александрит, представляют собой широкополосную перестраиваемую лазерную активную среду с отличными комплексными характеристиками. Они широко применяются в дерматологии, лазерной косметологии, радиолокационной технике и других областях. Продукт отличается длительным временем флуоресценции, высокой плотностью энергии насыщения и широкой полосой поглощения. Используется в медицинских лазерах, александритовых Q-лазерах, лазерных локаторах, а также в составе александритовых лазерных терапевтических аппаратов.
Особенности:- Длина волны лазера: 500 - 3000 нм.
- Диапазон перестройки: 700 - 860 нм.
- Апертура: 98%.
- Высокий порог повреждения.
- Широкая полоса поглощения.
- Высокая степень однородности.
- Улучшение характеристик при повышенных температурах (90–150°C).
Характеристики материала
| Параметр | Значение | Ед. изм. | |
|---|---|---|---|
| Допуск на диаметр | +0,000 / −0,002 | ″ | |
| Рабочая апертура | ≥ 98 | % | |
| Фаска | 0,005″ ± 0,003″ под углом 45° | ||
| Овальность | 55 ± 5 | микрофутов | |
| Перпендикулярность торцов | < 5 | угловых минут | |
| Параллелизм | < 30 | угловых секунд | |
| Плоскостность поверхности | λ/10 при 633 нм | ||
| Качество поверхности | 10–5 (царапины–отверстия) | ||
| Искажение волнового фронта | Менее λ/2 на дюйм (на длине волны 1 мкм) | ||
| Покрытие торцевых поверхностей |
Однослойное MgF₂ Одночастотное / широкополосное Просветляющее покрытие (AR) |
||
| Легирование хромом (Cr) |
Стандартный диапазон концентрации: 0,10–0,17 ат.% Оптимальная концентрация Cr: 0,83/d ат.% (где d — диаметр в мм) |
||
Физические и химические свойства
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Формула | Be(Al1-xCrx)2O4 |
|
| Кристаллическая структура | Орторомбическая |
|
| Параметры решётки | a=5,476 (по ASTM 10-32) | Å |
| b=9,404 | ||
| c=4,427 | ||
| Рентгеновская плотность | 3,7 | г/см3 |
| Температура плавления | 1870 | °C |
|
Коэффициент теплового расширения |
по оси a 5,9⋅10-6 | K-1 |
| по оси b⋅10-6 | ||
| по оси c⋅10-6 | ||
| Теплопроводность | 23 | Вт/м⋅К |
| Твёрдость по Виккерсу | 2000 | кг/см2 |
| Модуль Юнга | 469 | |
| Предел прочности на разрыв | 0,457−0,948 | ГПа |
| Термостойкость | 35 - 74 | Вт/см |
Параметры легирования
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Диапазон концентрации хрома | 0.01-0.2 | ат.% |
| Концентрация ионов хрома (при 0,1 ат.%) |
3,51⋅1019 |
см-3 |
| Показатель преломления (750 нм) (двуосный кристалл) |
E/a=1,7367 E/b=1,7421 E/c=1,7346 |
|
| Симметрия позиции легирования | 78 % зеркальная (лазерно-активная), 22 % инверсионная | % |
|
Нелинейный показатель преломления, n2 |
∼10−13 СГСЭ |
|
| Потери на вносимое поглощение (по методу Финдлея–Клея) | <0,3% |
см-1 |
| Температурный коэффициент показателя преломления |
8×10−6
|
К-1 |
- Твердотельные лазерные системы.
- Медицинские лазерные системы.
- Спектроскопия.
