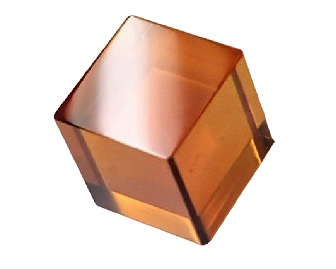

Cr: ZnSe - лазерные кристаллы
Cеленид цинка, легированный хромом.
- Длина волны лазера: 2150 - 2600 нм.
- Апертура: 90%.
- Размеры: 2×4 мм.
- Длина кристалла: 5 мм.
Производитель: CRYLINK
Лазерный кристалл селенида цинка, легированного хромом (Cr:ZnSe) бладает рядом преимуществ, включая широкую полосу поглощения, высокую квантовую эффективность флуоресценции и широкий диапазон излучения в среднем инфракрасном спектре. Благодаря своим химическим и механическим свойствам, этот кристалл находит применение в различных областях, включая фотосвязь, обнаружение загрязняющих газов и промышленное тестирование продуктов сгорания.
Особенности:
- Широкополосная перестраиваемость (излучение в диапазоне 2100 - 3100 нм).
- Широкая полоса поглощения.
- Низкие потери.
- Большая энергетическая эффективность.
- Высокая теплопроводность.
- Высокая прозрачность в ИК-диапазоне (700 - 2000 нм).
Характеристики материала
| Параметр | Значение | Ед. Измерения | |
|---|---|---|---|
| Ориентация | Кристаллографическое направление <111> или <100> ± 0,5 |
|
|
| Коэффициент Пуассона | 0,28 | ||
| Параллелизм |
30 |
угловых минут |
|
| Перпендикулярность (торцов) | 15 |
угловых секунд |
|
| Качество поверхности | 10-5 (MIL-O-13830A) | ||
|
Искажение волнового фронта |
<λ/4 на длине волны 632 нм | ||
| Плоскостность поверхности |
<λ/8 на длине волны 632 нм |
||
| Световой диаметр |
>90 от апертуры |
% | |
|
Фаска |
< 0,2 под 45° | мм | |
|
Допуск толщины/диаметра |
±0,05 |
||
| Допуск по ориентации | < 0,5 | ° | |
Физические и химические свойства
| Параметр | Значение | Ед. Измерениия |
|---|---|---|
| Формула |
Cr2+:ZnSe |
|
| Кристаллическая структура | Кубическая |
|
| Температура плавления |
1520 |
°C |
| Теплопроводность | 14 | Вт⋅м-1⋅К-1 |
| Удельная теплоемкость | 0,79 | Дж⋅г-1⋅К-1 |
| Плотность | 5,27 | г/см3 |
| Термическое расширение |
1,5⋅10-6 |
К-1 |
| Твердость по Кнупу | 112 |
кг/мм² |
| Твердость по шкале Мосса | 8,5 | |
| Модуль Юнга | 67 | ГПа |
|
Предел прочности на изгиб |
55 | МПа |
| Коэффициент Пуассона | 0,28 |
|
| Ориентация | <111> или <100> |
Оптические и спектральные характеристики
| Параметр | Значение | Ед. Измерениия |
|---|---|---|
|
Внутренние потери @1064 нм |
<0,003 | см-1 |
|
Длина волны лазера |
2150 - 2600 |
нм |
|
dn/dT |
61×10-6 |
°C-1 |
| Ширина полосы излучения |
<1 |
нм |
| Поперечное сечение испускания @1064 нм | 9⋅10-19 |
см2 |
| Показатель преломления @1650 нм |
2,455 |
- Беспроводные сети связи.
- Хирургия.
- Дистанционное зондирование.
- Стоматология.
