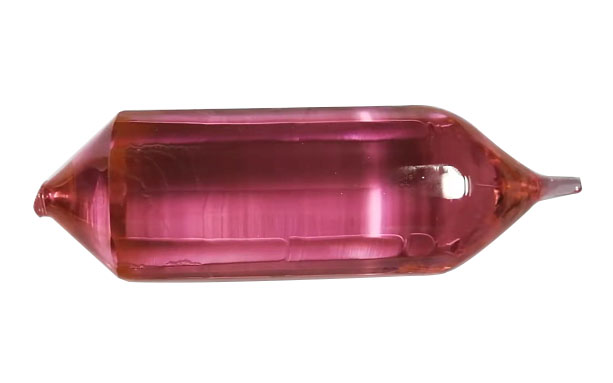

Er: YAG - лазерные кристаллы
- Длина волны лазера: 1645, 2940 нм.
- Апертура: 90%.
- Диаметр: 2 - 50 мм.
- Длина кристалла: 5 - 180 мм.
Er:YAG (эрбиевый иттрий-алюминиевый гранат) — это лазерный кристалл с длиной волны 2,94 мкм, которая совпадает с пиком поглощения воды. Благодаря этому его излучение эффективно поглощается биологическими тканями, а глубина проникновения составляет всего несколько микрометров. Это обеспечивает высокоточную поверхностную обработку с минимальным тепловым повреждением окружающих тканей.
Кристалл отличается высокой оптической прочностью, хорошей теплопроводностью и устойчивостью к повреждениям. Он широко применяется в стоматологии, офтальмологии, хирургии и косметологии — для удаления рубцов, морщин, пигментации, обработки зубов и лазерной коррекции зрения. Также Er:YAG используется в приборах для забора крови и других медицинских системах.
Особенности:
- Высокий электрооптический коэффициент.
- Не склонен к гигроскопичности.
- Высокая чувствительность.
- Широкий диапазон прозрачности.
- Высокий порог оптического повреждения.
- Стабильные химические и физические свойства.
Материал и характеристики
| Параметр | Значение | Ед. Измерения | |
|---|---|---|---|
| Ориентация | Кристаллографическое направление [100] или [100] ± 0,5 |
|
|
| Параллелизм |
10 |
угловых минут |
|
| Перпендикулярность (торцов) | 5 |
угловых секунд |
|
| Качество поверхности | 5-Oct | ||
|
Искажение волнового фронта |
<λ/8 на длине волны 632 нм | ||
| Плоскостность поверхности |
<λ/10 на длине волны 632,8 нм |
||
| Световой диаметр |
>90 от апертуры |
% | |
|
Фаска |
0,1 под 45° | мм | |
|
Допуск толщины/диаметра |
±0,05 |
||
| Максимальные размеры | Диаметр | 2 - 50 | мм |
| Длина |
5 - 180
|
||
| Покрытие | < 0,25% для 2940 нм | ||
Физические и химические свойства
| Параметр | Значение | Ед. Измерения |
|---|---|---|
| Формула | Er:YAlO3 |
|
| Кристаллическая структура | Ромбическая, пространственная группа Pbnm |
|
| Молекулярная масса | 163,884 | г/моль |
| Внешний вид | Полупрозрачное кристаллическое твёрдое тело | |
| Ориентация (направление) | Ось b, пространственная группа Pbnm | |
| Температура плавления | 1870 | °C |
| Плотность | 5,35 | г/см³ |
| Удельная теплоёмкость | 0,557 | Дж/(г·К) |
| Коэффициент теплопроводности | 11,7 (по оси a), 10,0 (по оси b), 13,3 (по оси c) | Вт/(м·К) |
| Коэффициент теплового расширения | 2,32×10⁻⁶ (ось a), 8,08×10⁻⁶ (ось b), 8,7×10⁻⁶ (ось c) | К⁻¹ |
| Точная масса | 163,872 | г/моль |
| Масса одиночного изотопа | 163,872 | г/моль |
Оптические и спектральные характеристики
| Параметр | Значение | Ед. Измерения | |
|---|---|---|---|
| Степень легирования | Высокая | Низкая | |
| Излучательный переход | 4I11/2→4I13/2 | 4I11/2→4I13/2 | |
| Длина волны лазера | 2940 | 1645 | нм |

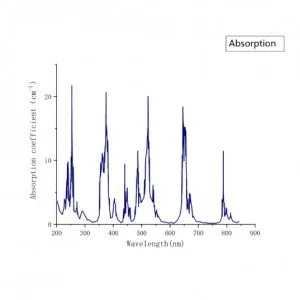

| Ширина полосы поглощения накачки | 600 - 800 | 1530 | нм |
| Время жизни флуоресценции | 0,23 | 2 - 5 | мс |
| Энергия фотона (@2940 нм) |
6,75⋅10-20 |
Дж |
|
| Порог разрушения |
>500 |
МВт/см2 |
|
| Поперечное сечение испускания | 3⋅10-20 |
см2 |
|
| Показатель преломления (@2940 нм) |
1,7838 |
||
- Оптическая связь.
- Медицинские лазерные системы.
- Хирургия.
- Стоматология.
