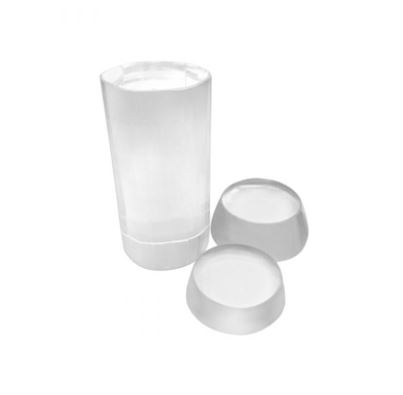

Yb: YAG - лазерные кристаллы
Иттрий-алюминиевый гранат, легированный иттербием.
- Длина волны лазера: 1030 нм.
- Апертура: 95%.
- Диаметр: 3 - 50 мм.
- Длина кристалла: 1 - 100 мм.
Производитель: CRYLINK
Yb:YAG (иттрий-алюминиевый гранат, легированный ионами иттербия) - это лазерный кристалл, который способен генерировать лазерное излучение в ближнем инфракрасном диапазоне с длиной волны 1030 нм. Кристалл обладает множеством преимуществ, таких как высокая эффективность, стабильность при различных концентрациях, длительное время жизни флуоресценции и широкий диапазон поглощения и излучения. Благодаря надежным оптическим, механическим и тепловым свойствам, Yb:YAG широко применяется в высокоэффективных твердотельных лазерах с диодной накачкой.
Особенности:
- Широкая полоса поглощения.
- Низкий квантовый дефект.
- Высокая дифференциальная эффективность.
- Низкая рабочая температура.
- Линейно поляризованное излучение и одномодовость.
- Простая структура энергетических уровней.
Материал и характеристики
| Параметр | Значение | Ед. Измерения | |
|---|---|---|---|
| Ориентация |
Кристаллографическое направление [001], [110], [111] ± 0,5 |
|
|
| Концентрация Yb | 0.5, 1, 2, 3, 5, 7.5, 10, 15, 20, 25 | % | |
| Параллелизм |
10 |
угловых минут |
|
| Перпендикулярность (торцов) | 5 |
угловых секунд |
|
| Качество поверхности | 10-5 | ||
|
Искажение волнового фронта |
<λ/4 на длине волны 632 нм | ||
| Плоскостность поверхности |
<λ/8 на длине волны 632 нм |
||
| Световой диаметр |
>95 от апертуры |
% | |
|
Фаска |
0,1 под 45° | мм | |
|
Допуск толщины/диаметра |
±0,05 |
||
| Максимальные размеры | Диаметр | 50 | мм |
| Длина |
100
|
||
| Покрытие | AR/AR@940+1030; HR@940+AR1030 | ||
Физические и химические свойства
| Параметр | Значение | Ед. Измерениия |
|---|---|---|
| Формула |
Yb3+:Y3Al5O12 |
|
| Кристаллическая структура | Кубическая |
|
|
Константа решетки |
12,01 |
|
| Плотность |
4,56±0,04 |
г/см3 |
| Температура плавления | 1970 | °C |
| Удельная теплоемкость | 0,59 | Дж⋅г-1⋅К-1 |
| dn/dT | 7,3×10-6 | ℃-1 |
| Термостойкость | 790 | Вт/м |
| Термическое расширение |
8.2×10-6 [001], 7.7×10-6 [110], 7.8×10-6 [111] |
К-1 |
| Твердость по шкале Мооса | 8,5 |
|
| Модуль Юнга | 317 | ГПа |
| Модуль сдвига | 54,66 |
ГПа |
|
Параметр экстинкции |
25 | дБ |
|
Предел прочности |
0,13 - 0,26 |
ГПа |
| Растворимость | Вода: нерастворим; Общие кислоты: слабо растворим | |
| Коэффициент Пуассона | 0,25 |
|
Оптические и спектральные характеристики
| Параметр | Значение | Ед. Измерениия |
|---|---|---|
| Излучательный переход |
2F5/2→2F7/2 |
|
| Время жизни флуоресценции | 1,2 | мс |
|
Длина волны лазера |
1030 |
нм |
|
Коэффициент потерь |
0,003 | см-1 |
| Энергия фотона (@1030 нм) |
1,93⋅10-19 |
Дж |
| Ширина полосы поглощения накачки |
8 |
нм |
| Поперечное сечение испускания | 2,0⋅10-20 |
см2 |
| Показатель преломления |
1,82 |
- Лазер 1030 нм.
- Лазерная резка и сварка.
- Многофотонная микроскопия.
- Исследования ультракоротких импульсов.
- Лидар и лазерное охлаждение.
Yb: YAG - лазерные кристаллы 302.07(Kб)
