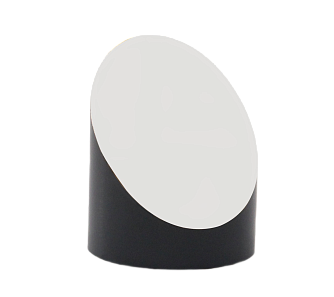

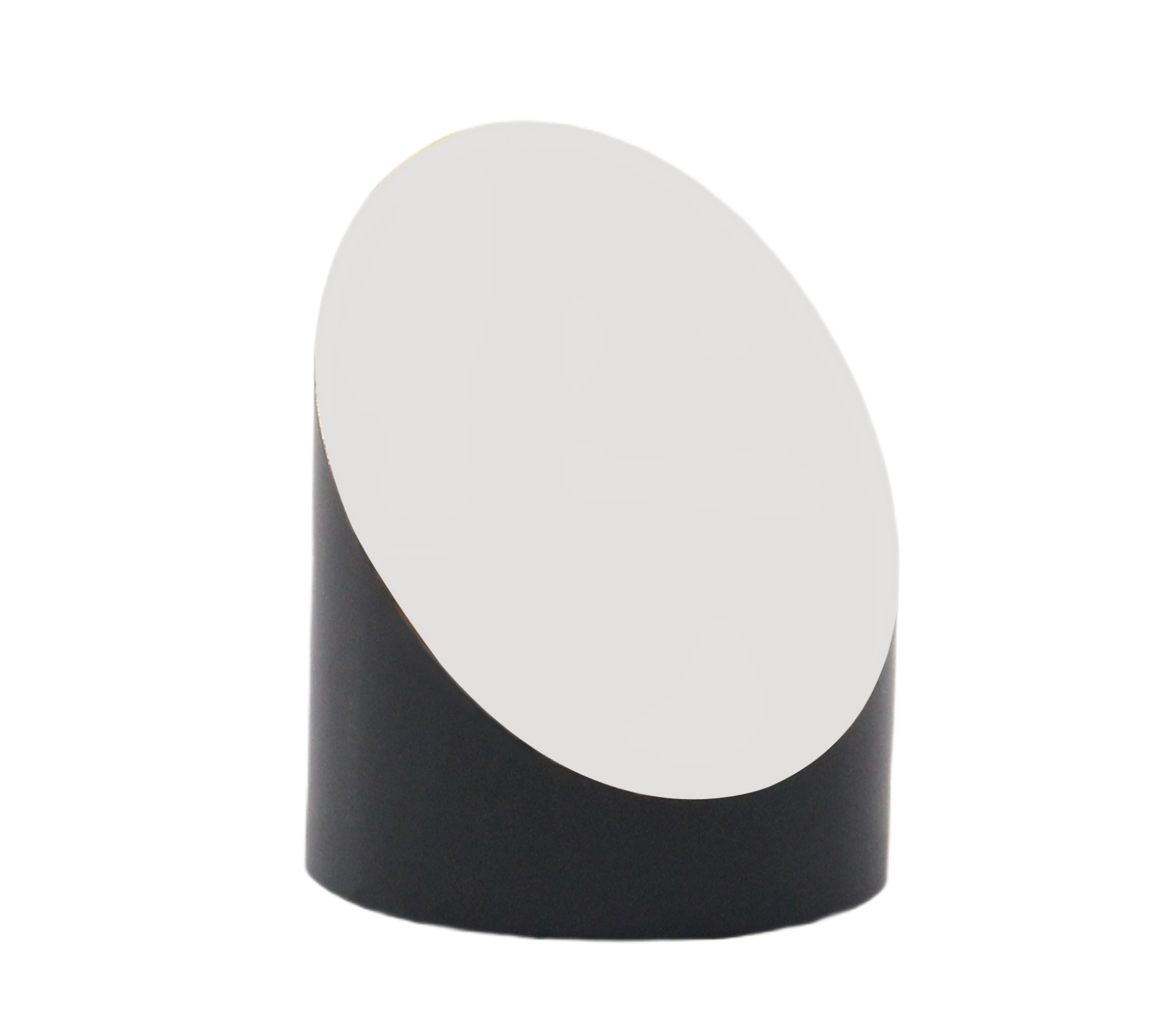

MPM-AG - внеосевые параболические зеркала с серебряным покрытием
- Материал: алюминий.
- Покрытие: серебряное.
- Диаметр оптического элемента: 12,7 / 25,4 / 50,8 мм.
- Диапазон длин волн: 450 нм - 20 мкм.
- Коэффициент отражения: Ravg >96% (450нм-2мкм); Ravg >97 (2мкм—20 мкм).
Внеосевые параболические зеркала серии MPM-AG с серебряным покрытием, рабочая длина волны 450 нм–20 мкм, могут без хроматических искажений фокусировать параллельный пучок или коллимировать точечный источник света. Их внеосевая конструкция позволяет вывести фокус за пределы оптического пути. Кроме того, внеосевые параболические зеркала серии MPM с серебряным покрытием не создают фазовой задержки и потерь на поглощение, что делает их отличным выбором для фемтосекундных импульсных лазеров.
Поскольку серебряная пленка в условиях повышенной влажности легко окисляется, меняет цвет или отслаивается, зеркала серии MPM с серебряным покрытием имеют слой защитной пленки из диоксида кремния, который изолирует металлическую пленку от прямого контакта с воздухом, предотвращая ухудшение оптических характеристик из-за окисления металла. В основании внеосевых параболических зеркал серии MPM расположены три резьбовых монтажных отверстия, расположенных треугольником, и два установочных отверстия для удобства монтажа заказчиком.
Особенности:
- Фокусировка без хроматических искажений.
- Вывод фокуса из оптического пути.
- Отсутствие фазовой задержки.
- Отсутствие потерь на поглощение.
- Защитный слой диоксида кремния.
Общие характеристики
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Материал
|
алюминий | |
|
Покрытие
|
серебро | |
|
Коэффициент отражения
|
Ravg >96% (450нм-2мкм); Ravg >97 (2мкм—20 мкм) | % |
|
Диапазон длин волн
|
450-20000 | нм |
|
Допуск фокусного расстояния
|
±1 | % |
|
Внеосевой угол
|
90; 45 | ° |
|
Плоскостность поверхности (при 633 нм)
|
λ/4 | |
|
Чистая апертура
|
>90 | % |
|
Качество обработки поверхности
|
40/20 | s/d |
Технические характеристики
| Модель | Диаметр (мм) | Толщина (мм) | Параболическое фокусное расстояние (мм) | Фокусное расстояние (мм) |
|---|---|---|---|---|
|
MPM0506-90-AG
|
12,7 | 19,1 | 3,175 | 6,35 |
|
MPM0512-90-AG
|
12,7 | 19,1 | 6,35 | 12,7 |
|
MPM0510-45-AG
|
12,7 | 10,0 | 21,68 | 25,4 |
|
MPM0533-90-AG
|
12,7 | 20,0 | 16,5 | 33,0 |
|
MPM0525-90-AG
|
12,7 | 18,8 | 12,7 | 25,4 |
|
MPM0515-90-AG
|
12,7 | 20,0 | 7,5 | 15,0 |
|
MPM05101-90-AG
|
12,7 | 19,1 | 50,8 | 101,6 |
|
MPM05152-90-AG
|
12,7 | 19,1 | 76,2 | 152,4 |
|
MPM0550-90-AG
|
12,7 | 18,8 | 25,4 | 50,8 |
|
MPM0576-90-AG
|
12,7 | 18,8 | 38,1 | 76,2 |
|
MPM10152-90-AG
|
25,4 | 31,7 | 76,2 | 152,4 |
|
MPM10101-90-AG
|
25,4 | 31,7 | 50,8 | 101,6 |
|
MPM1050-90-AG
|
25,4 | 31,7 | 25,4 | 50,8 |
|
MPM1012-90-AG
|
25,4 | 31,8 | 6,35 | 12,7 |
|
MPM1025-90-AG
|
25,4 | 31,7 | 12,7 | 25,4 |
|
MPM1076-90-AG
|
25,4 | 31,7 | 38,1 | 76,2 |
|
MPM10203-90-AG
|
25,4 | 31,7 | 101,6 | 203,2 |
|
MPM2050-90-AG
|
50,8 | 62,8 | 25,4 | 50,8 |
|
MPM2076-90-AG
|
50,8 | 62,8 | 38,1 | 76,2 |
|
MPM20101-90-AG
|
50,8 | 62,8 | 50,8 | 101,6 |
|
MPM20152-90-AG
|
50,8 | 62,8 | 76,2 | 152,4 |
|
MPM20203-90-AG
|
50,8 | 57,2 | 101,6 | 203,2 |
- Коллимация пучка.
- Фокусировка пучка.
- Отклонение пучка.
- Фемтосекундные импульсные лазеры.
