ADLK - наборы ахроматических линз

ADLK - наборы линз, которые по оптическим характеристикам превосходят одиночные линзы, так как обеспечивают снижение как хроматических, так и сферических аберраций, что значительно улучшает качество изображения.
  • Диаметр линз: 25,4 мм.

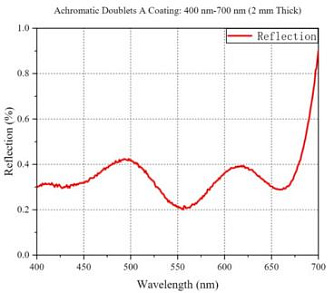

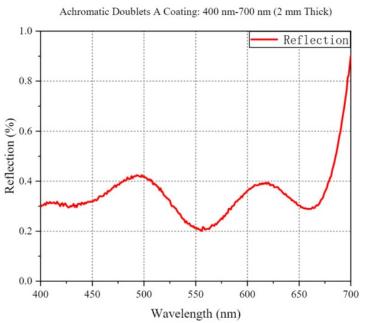

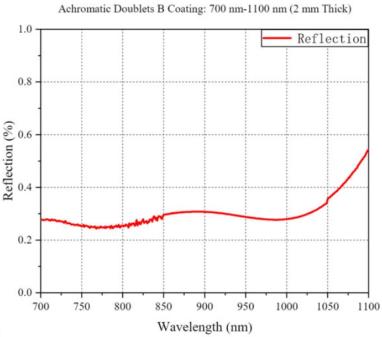

  • Просветляющее AR-покрытие (Ravg<0,5%).
  • Диапазон длин волн: 400 - 700 нм/ 400 - 1100 нм/ 700 - 1100 нм / 1100 - 1650 нм.
  • Фокусное расстояние: 30 - 500 мм.
  • Количество линз в наборе: 6, 15 и 16.
  • Размеры кейса: 320×260×70 мм.
  • Диаметр ячеек для линз: 30,5 мм.
Производитель:  LBTEK
Узнать цену

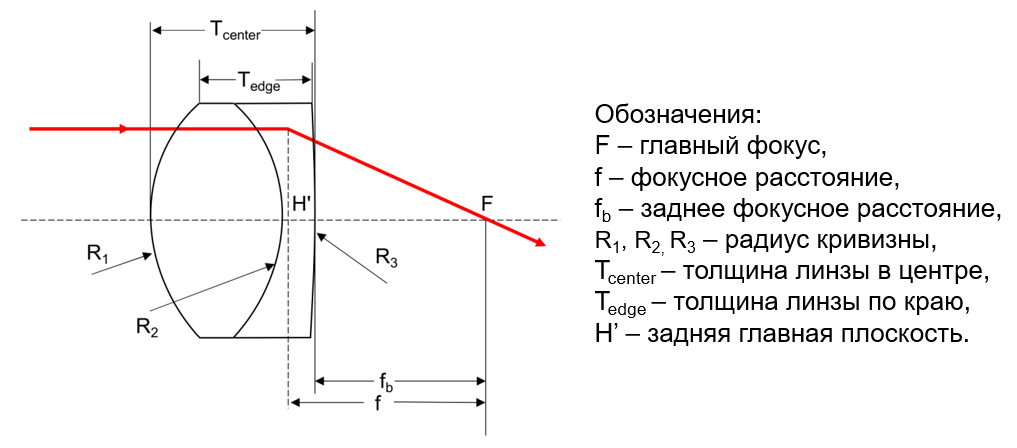

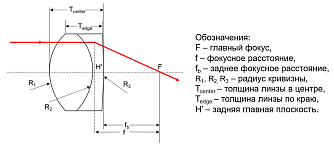

Компания LBTEK предлагает наборы ахроматических линз ADLK-6-AB, ADLK-16-A, ADLK-16-В и ADLK-15-C. Ахроматическая дублетная линза изготовлена путем склеивания положительной линзы из стекла с низким коэффициентом дисперсии и отрицательной линзы из стекла с высоким коэффициентом дисперсии. Такая конструкция обеспечивает снижение как хроматических, так и сферических аберраций, что значительно улучшает качество изображения. Линзы имеют диаметр 25,4 мм и легко устанавливаются в стандартные оправы. Доступны к заказу наборы линз со следующими диапазонами длин волн: от 400 до 700 нм, от 400 до 1100 нм, от 700 до 1100 нм и от 1100 до 1650 нм. Фокусное расстояние составляет от 30 до 500 мм в зависимости от модели. На линзы нанесено AR-покрытие, которое снижает отражение в заданном диапазоне длин волн.

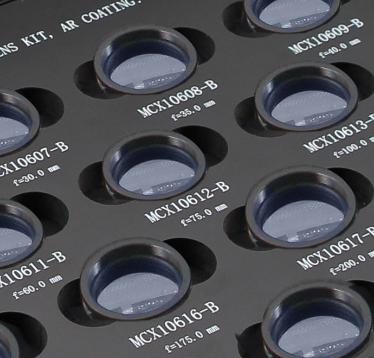

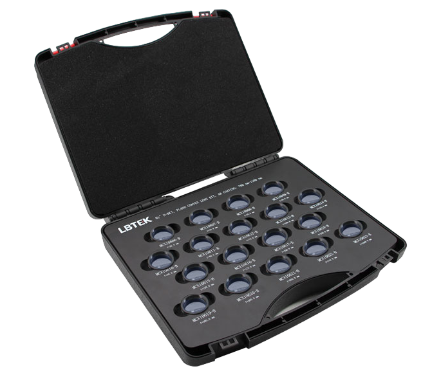

Линзы хранятся в компактном кейсе, изготовленном из полипропилена. Верхняя крышка кейса имеет мягкую подкладку для защиты оптики. Нижняя часть кейса разделена на ячейки с мягким покрытием для каждой линзы. Индивидуальные ячейки в кейсе позволяют безопасно хранить каждую линзу отдельно, защищая их от царапин и повреждений. Продуманная конструкция кейса обеспечивает удобство и безопасность транспортировки набора линз. Каждая линза имеет гравировку на установочной ячейке с информацией, такой как номер модели, тип, диаметр и фокусное расстояние, что облегчает их идентификацию и организацию хранения.

Наборы ахроматических линз компании LBTEK
  • Набор ADLK-6-AB ахроматических линз с AR-покрытием диаметром 25,4 мм, диапазон длин волн 400 - 1100 нм.
  • Набор ADLK-16-A ахроматических линз с AR-покрытием диаметром 25,4 мм, диапазон длин волн 400 - 700 нм.
  • Набор ADLK-16-В ахроматических линз с AR-покрытием диаметром 25,4 мм, диапазон длин волн 700 - 1100 нм.
  • Набор ADLK-15-C ахроматических линз с AR-покрытием диаметром 25,4 мм, диапазон длин волн 1100 - 1650 нм.

Характеристики набора ADLK-6-AB

Линза Материал Диапазон длин волн, нм Покрытие Диаметр, мм Фокусное расстояние, мм Тип резьбы
MAD405-AB
BAFN11/N-SF6 400 - 1100 AR-покрытие 25,4  30 SM1
MAD406-AB
N-BAF10/N-SF6 400 - 1100 AR-покрытие 25,4
 50 SM1
MAD412-AB
N-BAF10/N-SF6 400 - 1100 AR-покрытие 25,4
 75 SM1
MAD408-AB
N-LAK22/N-SF10 400 - 1100 AR-покрытие 25,4
 100 SM1
MAD410-AB
N-LAK22/N-SF10 400 - 1100 AR-покрытие 25,4
 150 SM1
MAD418-AB
N-LAK22/N-SF10 400 - 1100 AR-покрытие 25,4
 200 SM1

Характеристики набора ADLK-16-А

Линза Материал Диапазон длин волн, нм Покрытие Диаметр, мм Фокусное расстояние, мм Тип резьбы
MAD405-A
N-BAF10/N-SF6HT 400 - 700 AR-покрытие 25,4  30 SM1
MAD414-A
N-BAF10/N-SF6HT 400 - 700 AR-покрытие 25,4
 35 SM1
MAD415-A
N-BAF10/N-SF6HT 400 - 700 AR-покрытие 25,4
 40 SM1
MAD416-A N-BAF10/N-SF6HT 400 - 700 AR-покрытие 25,4
 45 SM1
MAD406-A
N-BAF10/N-SF10 400 - 700 AR-покрытие 25,4
 50 SM1
MAD417-A
E-BAF11/FD10 400 - 700 AR-покрытие 25,4
 60 SM1
MAD412-A
N-BK7/SF5 400 - 700 AR-покрытие 25,4
 75 SM1
MAD407-A
N-BK7/N-SF5 400 - 700 AR-покрытие 25,4
 80 SM1
MAD408-A
N-BK7/SF5 400 - 700 AR-покрытие 25,4
 100 SM1
MAD409-A
N-BK7/N-SF5 400 - 700 AR-покрытие 25,4
 125 SM1
MAD410-A
N-BK7/SF5 400 - 700 AR-покрытие 25,4
 150 SM1
MAD418-A
N-SSK5/LAFN7 400 - 700 AR-покрытие 25,4
 200 SM1
MAD419-A
N-BK7/SF2 400 - 700 AR-покрытие 25,4
 250 SM1
MAD413-A
N-BK7/SF2 400 - 700 AR-покрытие 25,4
 300 SM1
MAD420-A
N-BK7/SF2 400 - 700 AR-покрытие 25,4
 400 SM1
MAD424-A
N-BK7/SF2 400 - 700 AR-покрытие 25,4
 500 SM1

Характеристики набора ADLK-16-В

Линза Материал Диапазон длин волн, нм Покрытие Диаметр, мм Фокусное расстояние, мм Тип резьбы
MAD405-B
N-BAF10/N-SF6HT 700 - 1100 AR-покрытие 25,4  30 SM1
MAD414-B
N-BAF10/N-SF6HT 700 - 1100 AR-покрытие 25,4
 35 SM1
MAD415-B
N-BAF10/N-SF6HT 700 - 1100 AR-покрытие 25,4
 40 SM1
MAD416-B N-LAK22/N-SF6HT 700 - 1100 AR-покрытие 25,4
 45 SM1
MAD406-B
N-LAK22/N-SF6HT 700 - 1100 AR-покрытие 25,4
 50 SM1
MAD417-B
N-LAK22/N-SF6HT 700 - 1100 AR-покрытие 25,4
 60 SM1
MAD412-B
N-BAF10/N-SF6HT 700 - 1100 AR-покрытие 25,4
 75 SM1
MAD407-B
N-BAF10/N-SF6HT 700 - 1100 AR-покрытие 25,4
 80 SM1
MAD408-B
N-LAK22/N-SF6HT 700 - 1100 AR-покрытие 25,4
 100 SM1
MAD409-B
N-BK7/N-SF8 700 - 1100 AR-покрытие 25,4
 125 SM1
MAD410-B
N-LAK22/N-SF6HT 700 - 1100 AR-покрытие 25,4
 150 SM1
MAD418-B
N-LAK22/N-SF10 700 - 1100 AR-покрытие 25,4
 200 SM1
MAD419-B
SF5/N-SF6HT 700 - 1100 AR-покрытие 25,4
 250 SM1
MAD413-B
SF5/N-SF6HT 700 - 1100 AR-покрытие 25,4
 300 SM1
MAD420-B
SF5/N-SF6HT 700 - 1100 AR-покрытие 25,4
 400 SM1
MAD424-B
N-SF10/N-SF6HT 700 - 1100 AR-покрытие 25,4
 500 SM1

Характеристики набора ADLK-15-C

Линза Материал Диапазон длин волн, нм Покрытие Диаметр, мм Фокусное расстояние, мм Тип резьбы
MAD405-C
N-BAF10/N-SF6 1100 - 1650 AR-покрытие 25,4  30 SM1
MAD414-C
N-BAF10/N-SF6 1100 - 1650 AR-покрытие 25,4
 35 SM1
MAD415-C
N-LAK22/N-SF6 1100 - 1650 AR-покрытие 25,4
 40 SM1
MAD416-C N-LAK22/N-SF6 1100 - 1650 AR-покрытие 25,4
 45 SM1
MAD406-C
N-LAK22/N-SF6 1100 - 1650 AR-покрытие 25,4
 50 SM1
MAD417-C
N-LAK22/N-SF6 1100 - 1650 AR-покрытие 25,4
 60 SM1
MAD412-C
N-BAF10/N-SF6 1100 - 1650 AR-покрытие 25,4
 75 SM1
MAD408-C
N-BAF10/N-SF6 1100 - 1650 AR-покрытие 25,4
 100 SM1
MAD409-C
N-LAK22/N-SF6 1100 - 1650 AR-покрытие 25,4
 125 SM1
MAD410-C
N-BAF10/N-SF6 1100 - 1650 AR-покрытие 25,4
 150 SM1
MAD418-C
N-LAK22/N-SF6 1100 - 1650 AR-покрытие 25,4
 200 SM1
MAD419-C
N-SF2/N-SF6 1100 - 1650 AR-покрытие 25,4
 250 SM1
MAD413-C
N-SF2/N-SF6 1100 - 1650 AR-покрытие 25,4
 300 SM1
MAD420-C
N-SF2/N-SF6 1100 - 1650 AR-покрытие 25,4
 400 SM1
MAD424-C
N-SF2/N-SF6 1100 - 1650 AR-покрытие 25,4
 500 SM1

  • Фотоника и оптоэлектроника.
  • Научные исследования.
  • Лазерные системы.
  • Оптическое тестирование и измерения.
  • Проектирование оптических систем.
  • Системы машинного зрения.

Модель Описание
ADLK-6-AB Набор ахроматических линз. AR-покрытие. Диаметр: 25,4 мм. Диапазон длин волн: 400 - 1100 нм. Фокусное расстояние: 30 - 200 мм. Количество линз в наборе: 6.
ADLK-16-A Набор ахроматических линз. AR-покрытие. Диаметр: 25,4 мм. Диапазон длин волн: 400 - 700 нм. Фокусное расстояние: 30 - 500 мм. Количество линз в наборе: 16.
ADLK-16-B Набор ахроматических линз. AR-покрытие. Диаметр: 25,4 мм. Диапазон длин волн: 700 - 1100 нм. Фокусное расстояние: 30 - 500 мм. Количество линз в наборе: 16.
ADLK-15-C Набор ахроматических линз. AR-покрытие. Диаметр: 25,4 мм. Диапазон длин волн: 1100 - 1650 нм. Фокусное расстояние: 30 - 500 мм. Количество линз в наборе: 15.
