MCX - плоско-выпуклые линзы

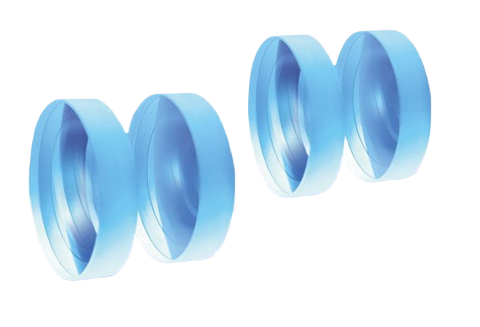

Плоско-выпуклые линзы имеют одну выпуклую и одну плоскую сторону, используются для таких задач, как сужение луча, уменьшение фокусного расстояния или увеличение изображения.
  • Материал оптического компонента: N-BK7.
  • Диаметр: 6 - 75 мм.
  • Фокусное расстояние: 12 - 1000 мм.
  • Диапазон длин волн: 350 нм - 2 мкм.
  • Серия линз в оправе - MCX, без оправы - CX.
Производитель:  LBTEK
Узнать цену

Плоско-выпуклые линзы имеют одну выпуклую и одну плоскую сторону. Плоско-выпуклые линзы обычно используются для таких задач, как сужение луча, уменьшение фокусного расстояния или увеличение изображения. Для уменьшения сферических аберраций, пучок должен падать на изогнутую поверхность линзы. При использовании линзы для коллимации точечного источника света, пучок должен падать на плоскую поверхность. Для изготовления линз серии MCX, компания LBTEK использует оптическое стекло N-BK7, так как является наиболее распространенным материалом для изготовления высококачественных оптических компонентов и в основном используется в видимом свете и ближнем инфракрасном диапазоне.

Плоско-выпуклые линзы серии MCX имеют 20 вариаций положительных значений фокусного расстояния. В настоящее время к заказу доступны круглые линзы, установленные в стандартные оправы (серия MCX), а также линзы без оправы (серия CX). Модель, тип, диаметр и фокусное расстояние выгравированы на поверхности оправы, что упрощает процесс определения параметров линз.

Параметр Значение Ед.измерения
Материал
N-BK7

Покрытие Без покрытия

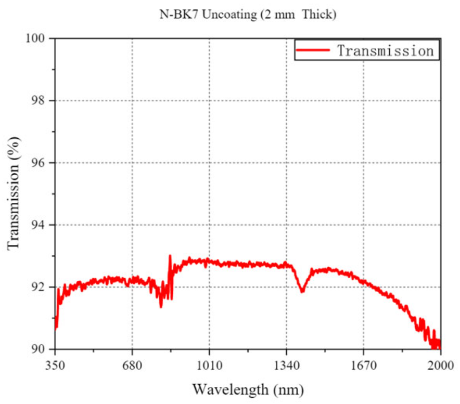

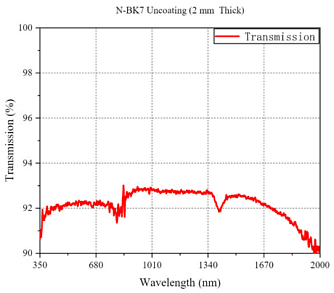

Длина волны 350 - 2000
 нм
Диаметр 6 - 75
 мм
Допуск диаметра +0,0 / -0,1
 мм
Толщина центра 1,8 - 16,3 мм
Допуск на толщину по центру
 ±0,1
 мм
Толщина края 1,5 - 5,3 мм
Фокусное расстояние 12 - 1000 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние 9,7 - 995,3 мм
Эксцентриситет
 <3
 угл.мин.
Качество обработки поверхности 40/20



Модель Диаметр, мм Фокусное расстояние, мм Заднее фокусное расстояние, мм Толщина по центру, мм Толщина края, мм
MCX10303 12,71511,65,11,8
MCX10304 12,71017,341,8
MCX10305 12,72522,63,51,8
MCX10307 12,73027,83,21,8
MCX10309 12,740382,81,8
MCX10310 12,75048,12,61,8
MCX10313 12,710098,22,21,8
MCX10506 2525,417,111,71,8
MCX10510 255046,65,32,07
MCX10606 25,425,417,111,71,8
MCX10607 25,43024,28,62
MCX10608 25,43530,17,22
MCX10609 25,44035,76,42
MCX10610 25,45046,35,32
MCX10611 25,46056,74,72
MCX10612 25,475724,12
MCX10613 25,410097,33,62
MCX10614 25,4125122,43,32
MCX10615 25,4150147,53,12,1
MCX10616 25,4175172,52,92
MCX10617 25,4200197,52,82
MCX10618 25,4250247,52,62
MCX10619 25,4300297,32,52
MCX10620 25,4400397,12,42
MCX10621 25,4500496,82,32
MCX10622 25,4750746,12,22
MCX10623 25,41000995,32,22
MCX10810 50,86049,116,33
MCX10812 50,87566,512,53
MCX10813 50,810093,39,73
MCX10814 50,8125119,28,23
MCX10815 50,8150144,77,33
MCX10816 50,81751706,73
MCX10817 50,8200195,36,23
MCX10818 50,8250245,55,53
MCX10819 50,8300295,65,13
MCX10820 50,8400395,74,63
MCX10821 50,8500495,54,33
MCX10822 50,87507453,83
MCX10823 50,81000994,33,63
CX10003 61513,62,11,5
CX10007 63028,71,81,5
CX10202 9129,73,41,5
CX10204 92018,32,51,5
CX10303 12,71511,65,11,8
CX10304 12,72017,341,8
CX10305 12,72522,63,51,8
CX10307 12,73027,83,21,8
CX10309 12,740382,81,8
CX10310 12,75048,12,61,8
CX10313 12,710098,22,21,8
CX10404 182015,37,11,8
CX10405 182521,35,51,8
CX10506 2525,417,711,72,5
CX10510 255046,65,32,07
CX10606 25,425,417,611,71,8
CX10607 25,43024,28,62
CX10608 25,43530,17,22
CX10609 25,44035,76,42
CX10610 25,45046,35,32
CX10611 25,46056,74,72
CX10612 25,475724,12
CX10613 25,410097,33,62
CX10614 25,4125122,43,32
CX10615 25,4150144,73,12,1
CX10616 25,4175172,52,92
CX10617 25,4200197,52,82
CX10618 25,4250247,52,62
CX10619 25,4300297,32,52
CX10620 25,4400397,12,42
CX10621 25,4500496,82,32
CX10622 25,4750746,12,22
CX10623 25,41000995,32,22
CX10713 3010096,54,72,5
CX10810 50,86049,116,33
CX10812 50,87566,512,53
CX10813 50,810093,39,73
CX10814 50,8125119,28,23
CX10815 50,8150144,77,33
CX10816 50,81751706,73
CX10817 50,8200195,36,23
CX10818 50,8250245,55,53
CX10819 50,8300295,65,13
CX10820 50,8400395,74,63
CX10821 50,8500495,54,33
CX10822 50,87507453,83
CX10823 50,81000994,33,63
CX10915 75150141,112,73
CX10917 75200192,710,13
CX10919 75300293,8105,3
