MCX2-B - плоско-выпуклые линзы
- Материал оптического компонента: UVFS.
- Диаметр: 12,7 - 25,4 мм.
- Фокусное расстояние: 20,1 - 501,8 мм.
- Диапазон длин волн: 700 - 1100 нм.
- Серия линз в оправе - MCX2-B, без оправы - CX2-B.

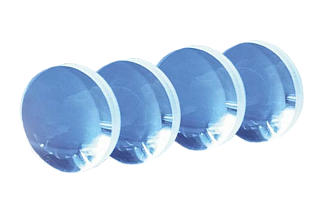

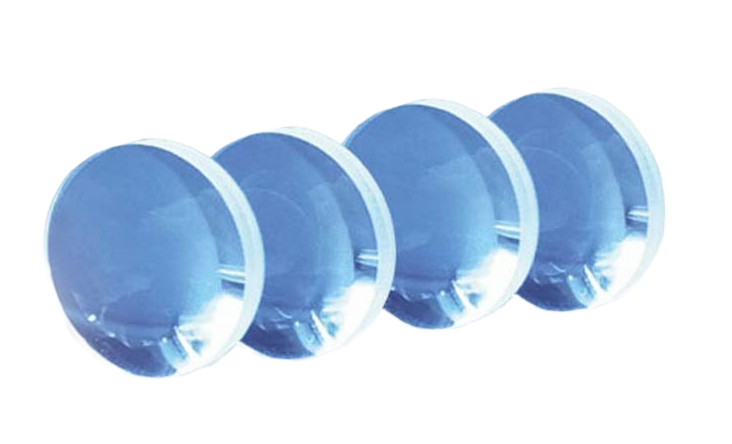

Плоско-выпуклые линзы имеют одну выпуклую и одну плоскую сторону. Плоско-выпуклые линзы обычно используются для таких задач, как сужение луча, уменьшение фокусного расстояния или увеличение изображения. Для уменьшения сферических аберраций, пучок должен падать на изогнутую поверхность линзы. При использовании линзы для коллимации точечного источника света, пучок должен падать на плоскую поверхность. Линзы серии MCX2-B, в основном использующиеся в ультрафиолетовом и ближнем инфракрасном диапазоне, компания LBTEK изготавливает из плавленого кварца с просветляющим AR-покрытием (Ravg<0,5%).

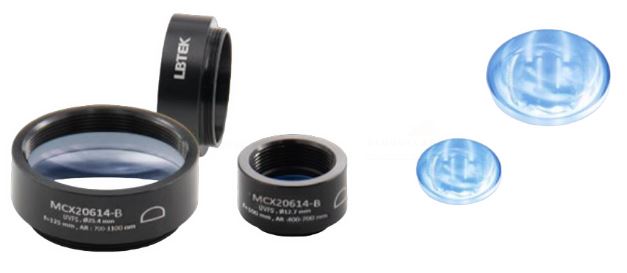

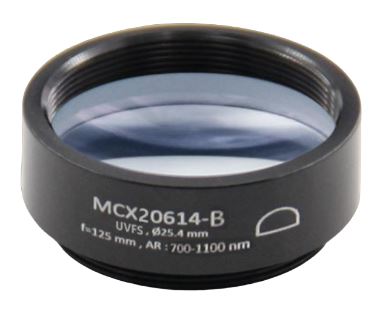

Плоско-выпуклые линзы серии MCX2-B имеют 12 вариаций положительных значений фокусного расстояния. В настоящее время к заказу доступны круглые линзы, установленные в стандартные оправы (серия MCX2-B), а также линзы без оправы (серия CX2-B). Модель, тип, диаметр и фокусное расстояние выгравированы на поверхности оправы, что упрощает процесс определения параметров линз.
| Параметр | Значение | Ед.измерения | ||||||
|---|---|---|---|---|---|---|---|---|
|
Материал
|
UVFS |
|||||||
| Покрытие |
AR-покрытие (Ravg<0,5%) |
|||||||
| Длина волны |
700 - 1100 |
нм | ||||||
| Диаметр |
12,7 - 25,4 |
мм | ||||||
| Допуск диаметра |
+0,0 / -0,1 |
мм | ||||||
| Толщина центра | 2,4 - 8,2 | мм | ||||||
|
Допуск на толщину по центру |
±0,1 |
мм | ||||||
| Толщина края | 1,4 - 2,1 | мм | ||||||
| Фокусное расстояние | 20,1 - 501,8 | мм | ||||||
| Допуск на фокусное расстояние | ±1 |
% |
||||||
| Заднее фокусное расстояние | 17,1 - 500,2 | мм | ||||||
|
Эксцентриситет |
<3 |
угл.мин. | ||||||
| Качество обработки поверхности | 40/20 | |||||||
