MCX-A - плоско-выпуклые линзы

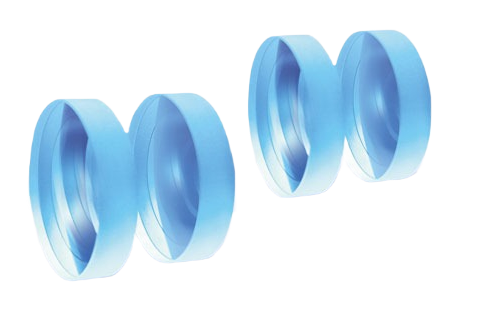

Плоско-выпуклые линзы имеют одну выпуклую и одну плоскую сторону, используются для таких задач, как сужение луча, уменьшение фокусного расстояния или увеличение изображения.
  • Материал оптического компонента: N-BK7.
  • Диаметр: 6 - 75 мм.
  • Фокусное расстояние: 15 - 1000 мм.
  • Диапазон длин волн: 400 - 700 нм.
  • Серия линз в оправе - MCX-A, без оправы - CX-A.
Производитель:  LBTEK
Узнать цену

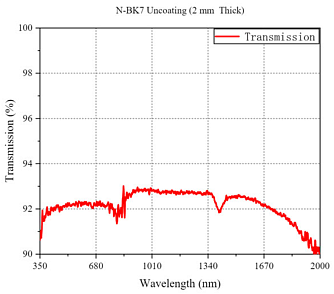

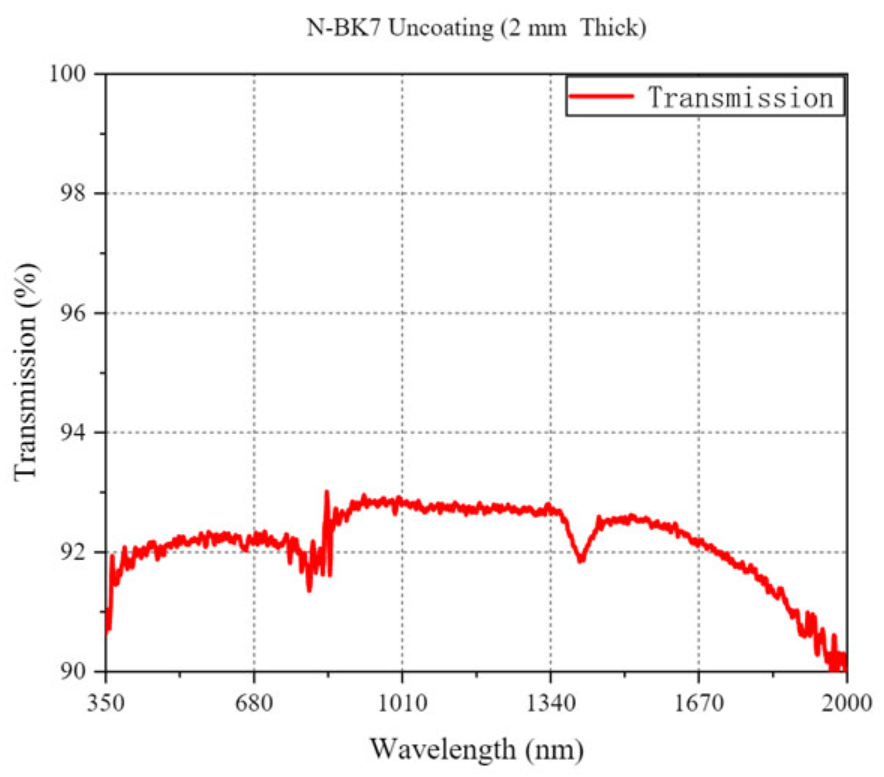

Плоско-выпуклые линзы имеют одну выпуклую и одну плоскую сторону. Плоско-выпуклые линзы обычно используются для таких задач, как сужение луча, уменьшение фокусного расстояния или увеличение изображения. Для уменьшения сферических аберраций, пучок должен падать на изогнутую поверхность линзы. При использовании линзы для коллимации точечного источника света, пучок должен падать на плоскую поверхность. Для изготовления линз серии MCX-A, компания LBTEK использует оптическое стекло N-BK7 с просветляющим AR-покрытием (Ravg<0,5%), так как N-BK7 является наиболее распространенным материалом для изготовления высококачественных оптических компонентов и в основном используется в видимом свете и ближнем инфракрасном диапазоне.

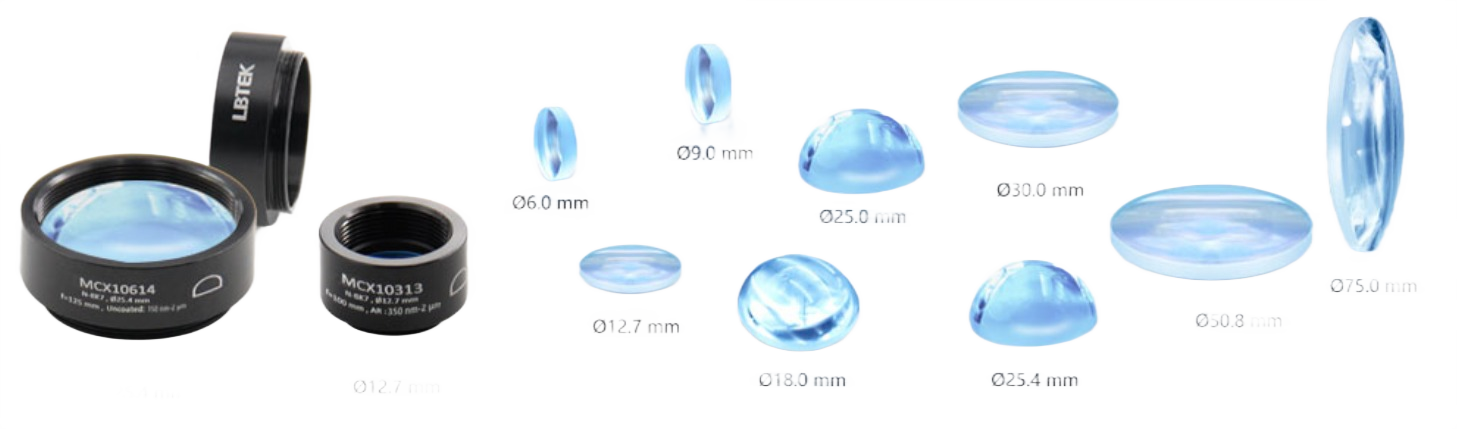

Плоско-выпуклые линзы серии MCX-A имеют 20 вариаций положительных значений фокусного расстояния. В настоящее время к заказу доступны круглые линзы, установленные в стандартные оправы (серия MCX-A), а также линзы без оправы (серия CX-A). Модель, тип, диаметр и фокусное расстояние выгравированы на поверхности оправы, что упрощает процесс определения параметров линз.

Параметр Значение Ед.измерения
Материал
N-BK7

Покрытие AR-покрытие (Ravg<0,5%)

Длина волны 400 - 700
 нм
Диаметр 6 - 75
 мм
Допуск диаметра +0,0 / -0,1
 мм
Толщина центра 1,8 - 16,3 мм
Допуск на толщину по центру
 ±0,1
 мм
Толщина края 1,5 - 5,3 мм
Фокусное расстояние 10 - 1000 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние 8,3 - 995,3 мм
Эксцентриситет
 <3
 угл.мин.
Качество обработки поверхности 40/20



Модель Диаметр, мм Фокусное расстояние, мм Заднее фокусное расстояние, мм Толщина по центру, мм Толщина края, мм
MCX10303-A 12,71511,65,11,8
MCX10304-A 12,72017,341,8
MCX10305-A 12,72522,63,51,8
MCX10307-A 12,73027,83,21,8
MCX10309-A 12,740382,81,8
MCX10310-A 12,75048,12,61,8
MCX10313-A 12,710098,22,21,8
MCX10506-A 2525,417,111,72,5
MCX10510-A 255046,65,32,07
MCX10606-A 25,425,417,611,71,8
MCX10607-A 25,43024,28,62
MCX10608-A 25,43530,17,22
MCX10609-A 25,44035,76,42
MCX10610-A 25,45046,35,32
MCX10611-A 25,46056,74,72
MCX10612-A 25,475724,12
MCX10613-A 25,410097,33,62
MCX10614-A 25,4125122,43,32
MCX10615-A 25,4150147,53,12,1
MCX10616-A 25,4175172,52,92
MCX10617-A 25,4200197,52,82
MCX10618-A 25,4250247,52,62
MCX10619-A 25,4300297,32,52
MCX10620-A 25,4400397,12,42
MCX10621-A 25,4500496,82,32
MCX10622-A 25,4750746,12,22
MCX10623-A 25,41000995,32,22
MCX10810-A 50,86049,116,33
MCX10812-A 50,87566,512,53
MCX10813-A 50,810093,39,73
MCX10814-A 50,8125119,28,23
MCX10815-A 50,8150144,77,33
MCX10816-A 50,81751706,73
MCX10817-A 50,8200195,36,23
MCX10818-A 50,8250245,55,53
MCX10819-A 50,8300295,65,13
MCX10820-A 50,8400395,74,63
MCX10821-A 50,8500495,54,33
MCX10822-A 50,87507453,83
MCX10823-A 50,81000994,33,63
CX10001-A 6108,32,51,5
CX10002-A 61210,52,31,5
CX10003-A 61513,62,11,5
CX10007-A 63028,71,81,5
CX10202-A 9129,73,41,5
CX10204-A 92018,32,51,5
CX10303-A 12,71511,65,11,8
CX10304-A 12,72017,341,8
CX10305-A 12,72522,63,51,8
CX10307-A 12,73027,83,21,8
CX10309-A 12,740382,81,8
CX10310-A 12,75048,12,61,8
CX10313-A 12,710098,22,21,8
CX10315-A 12,7150148,6821,74
CX10317-A 12,7200148,6821,8
CX10404-A 182015,37,11,8
CX10405-A 182521,35,51,8
CX10506-A 2525,417,711,72,5
CX10510-A 255046,65,32,07
CX10606-A 25,425,417,611,71,8
CX10607-A 25,43024,28,62
CX10608-A 25,43530,17,22
CX10609-A 25,44035,76,42
CX10610-A 25,45046,35,32
CX10611-A 25,46056,74,72
CX10612-A 25,475724,12
CX10613-A 25,410097,33,62
CX10614-A 25,4125122,43,32
CX10615-A 25,4150147,53,12,1
CX10616-A 25,4175172,52,92
CX10617-A 25,4200197,52,82
CX10618-A 25,4250247,52,62
CX10619-A 25,4300297,32,52
CX10620-A 25,4400397,12,42
CX10621-A 25,4500496,82,32
CX10622-A 25,4750746,12,22
CX10623-A 25,41000995,32,22
CX10709-A 304033,992
CX10710-A 3050457,32,5
CX10712-A 307571,15,52,5
CX10713-A 3010096,54,72,5
CX10810-A 50,86049,116,33
CX10812-A 50,87566,512,53
CX10813-A 50,810093,39,73
CX10814-A 50,8125119,28,23
CX10815-A 50,8150144,77,33
CX10816-A 50,81751706,73
CX10817-A 50,8200195,36,23
CX10818-A 50,8250245,55,53
CX10819-A 50,8300295,65,13
CX10820-A 50,8400395,74,63
CX10821-A 50,8500495,54,33
CX10822-A 50,87507453,83
CX10823-A 50,81000994,33,63
