NBS 1952 - мишени для тестирования оптического разрешения

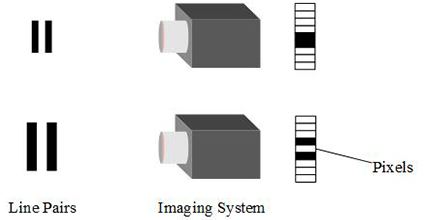

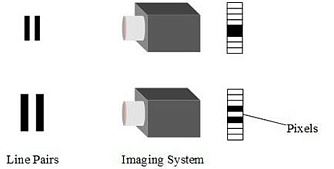

Разрешающая способность оптической системы - это способность системы разделять два близко расположенных объекта. Разрешающая способность выражается количеством пар линий, которые можно идентифицировать на полученном изображении, на миллиметр (лин/мм). Чем больше пар линий различимы, тем выше оптическое разрешение системы.
  • Материал: натриево-известковое стекло.
  • Покрытие: низкотражающая хромовая пленка.
  • Форма: квадрат / круг.
  • Размер: 25,4 / 76,2 мм.
  • Измеряемая разрешающая способность: 0,48-80 пар лин/мм.

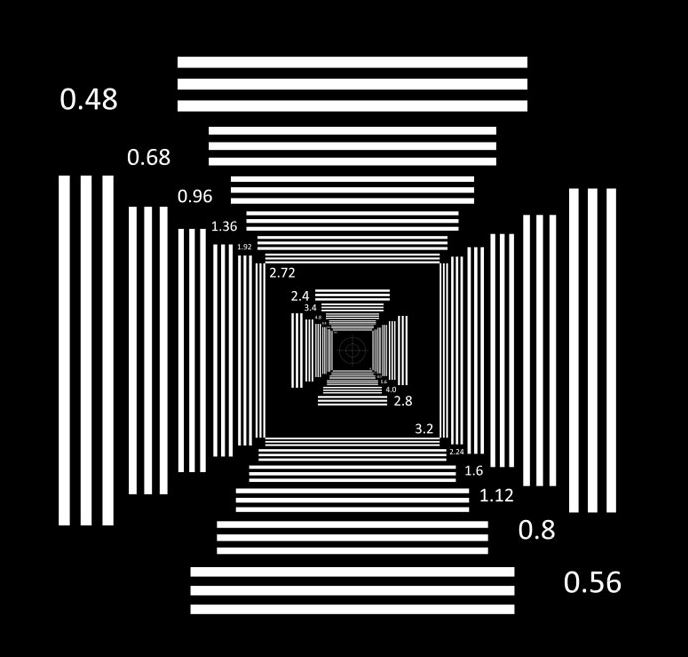

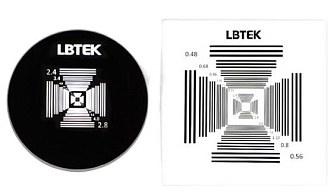

Компанией LBTEK представлены квадратные мишени, размером 76,2 х 76,2 мм, и круглые, диаметром 25,4 мм. Тестовая мишень NBS 1952 продвигается от внешней периферии к середине, обеспечивая 48 групп линий, разделенных на 24 различные частоты, представляющие собой оптические разрешения двух соседних наборов горизонтальных и вертикальных линий, что делает тестовую цель симметричной относительно диагонали, идущей от верхнего левого угла к нижнему правому, выраженные в парах линий на мм. Определите наименьшую визуализирующуюся линию (наибольшее значение пар лин/мм), чтобы определить разрешение оптической системы. Тестовые мишени обладают положительным или отрицательным разрешением. Мишени с положительным разрешением имеют хромированное покрытие с рисунком на подложке и подходят для фронтальной подсветки и общего применения, а мишени с отрицательным - хромированное покрытие с рисунком, который частично просвечивает, и подходят для освещения высокой яркости.

Параметр Значение Ед.измерения
Материал
Натриево-известковое стекло
Покрытие Низкоотражающая хромовая пленка

Размер
25,4          76,2 мм
Размерный допуск
±0,5 мм
Толщина
2 мм
Допуск по толщине ±0,2
мм
Шероховатость поверхности ≤15 мкм
Допуск ширины тестовой линии ±0,5 мкм
Толщина пленки 0,12 мкм
Качество обработки поверхности
40/20



Модель Описание
RTR1DC-P Круглая мишень 25,4 мм, толщиной 2 мм, с положительным оптическим разрешением 2,4-80 пар лин/мм
RTR1DC-N Круглая мишень 25,4 мм, толщиной 2 мм, с отрицательным оптическим разрешением 2,4-80 пар лин/мм
RTS3DD-P Квадратная мишень 76,2 х 76,2 мм, толщиной 2 мм, с положительным оптическим разрешением 0,48-16 пар лин/мм
RTS3DD-N Квадратная мишень 76,2 х 76,2 мм, толщиной 2 мм, с отрицательным оптическим разрешением 0,48-16 пар лин/мм
