RTL - переменная линейная сетка для юстировки оптики

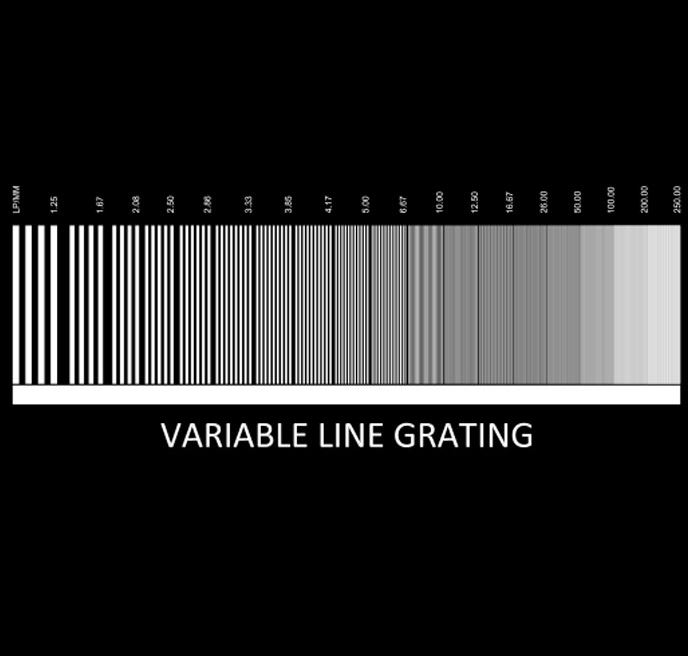

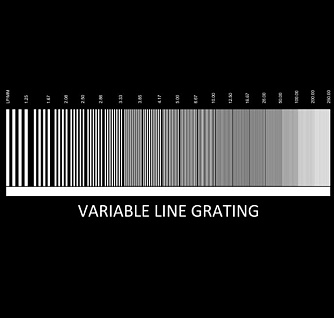

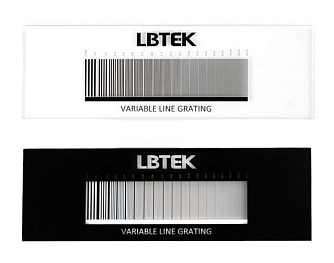

Тестировочные мишени LBTEK переменной сетки представляют собой набор параллельных линий, ширина которых равна расстоянию между соседними линиями. Переменная линейная сетка поделена на группы по 4 пары (белая + черная) линий с различными значениями разрешающей способности, выражаемой в парах линий на миллиметр (лин/мм). Определите наименьшую визуализирующуюся линию (наибольшее значение пар лин/мм), чтобы определить разрешение оптической системы. Тестовые мишени обладают положительным или отрицательным разрешением. Мишени с положительным разрешением имеют хромированное покрытие с рисунком на подложке и подходят для фронтальной подсветки и общего применения, а мишени с отрицательным - хромированное покрытие с рисунком, который частично просвечивает, и подходят для освещения высокой яркости. Мишени серии RTL имеют широкий спектр применений: от измерения проекции полос до измерения оптической передаточной функции фотоэлектрических систем.

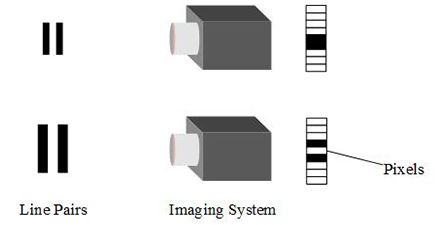

Разрешающая способность оптической системы - это способность системы разделять два близко расположенных объекта. Разрешающая способность выражается количеством пар линий, которые можно идентифицировать на полученном изображении, на миллиметр (лин/мм). Чем больше пар линий различимы, тем выше оптическое разрешение системы.
