Carrier.L1010.XY - пьезоэлектрические столики для микроскопа

Диапазон перемещения по осям XY: 100 × 100 мм.
Минимальный шаг: 20 нм.
Максимальная скорость: 10 мм/с.
Пространственное разрешение в замкнутом контуре: 1 нм / 4,88 нм, 2,44 нм / 10 нм.
Размеры отверстия при максимальном смещении платформы: 85 мм × 65 мм.
Опции: немагнитное исполнение (.NM), исполнение для высокого (.HV) и сверхвысокого вакуума (.UHV).
Основной корпус из алюминиевого сплава.

Производитель: MULTIFIELDS TECHNOLOGIES

Узнать цену

Задать вопрос

Параметр	Значение				Ед.измерения
Исполнение	Cтандартное*	.NM**	.HV***	UHV****
Оси перемещения	X, Y

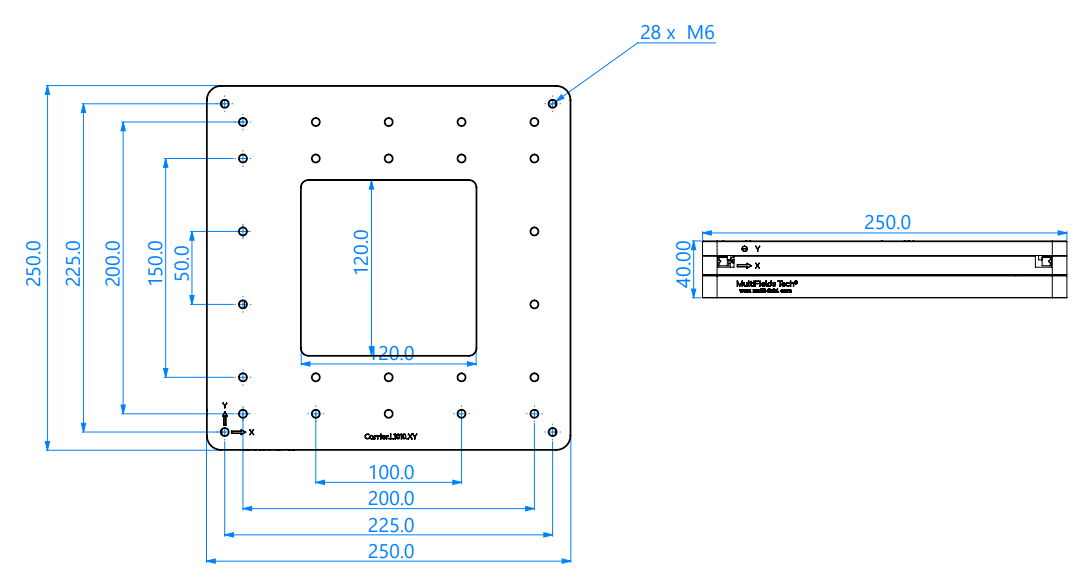

Размеры	250 х 250 х 40				мм
Необходимое пространство для установки	350 х 350 х 40				мм
Размеры отверстия	120 х 120				мм
Материал	Алюминиевый сплав
Кабели и коннекторы	Стандартный защищенный кабель Коннектор D-Sub 15		Эмалированный провод Kapton Коннектор Pin PEEK-2 мм
Рабочая температура	10 - 40				℃
Перемещение	100 х 100				мм
Максимальная скорость	10				мм/с
Разрешение (минимальный шаг)	20				нм
Частота управляющего напряжения	20				кГц
Максимальная нагрузка	4				кг
Тангаж/рыскание	0,8				мрад
Тип энкодера	оптический (.O)
Диапазон энкодера	100 х 100				мм
Разрешение энкодера	10, 4,88, 2,44, 1 (опционально)				нм

*Стандартное исполнение.

**.NM - немагнитное исполнение.

***.HV - исполнение для высокого вакуума(до 1E-7 мбар).

***.UHV - исполнение для сверхвысокого вакуума (2E-11 мбар).

Carrier.L1010.XY - пьезоэлектрический столик для микроскопа 343.23(Kб)

Модель	Описание
Carrier.L1010.XY	Пьезоэлектрический столик для микроскопа. Размер: 250 × 250 × 40 мм. Диапазон перемещения по осям XY: 100 × 100 мм. Максимальная скорость: 10 мм/с. Минимальный размер шага: 20 нм. Стандартное исполнение.
Carrier.L1010.XY.NM	Пьезоэлектрический столик для микроскопа. Размер: 250 × 250 × 40 мм. Диапазон перемещения по осям XY: 100 × 100 мм. Максимальная скорость: 10 мм/с. Минимальный размер шага: 20 нм. Немагнитное исполнение.
Carrier.L1010.XY.HV	Пьезоэлектрический столик для микроскопа. Размер: 250 × 250 × 40 мм. Диапазон перемещения по осям XY: 100 × 100 мм. Максимальная скорость: 10 мм/с. Минимальный размер шага: 20 нм. Исполнение для высокого вакуума (до 1E-7 мбар).
Carrier.L1010.XY.UHV	Пьезоэлектрический столик для микроскопа. Размер: 250 × 250 × 40 мм. Диапазон перемещения по осям XY: 100 × 100 мм. Максимальная скорость: 10 мм/с. Минимальный размер шага: 20 нм. Исполнение для сверхвысокого вакуума (до 2E-11 мбар).
