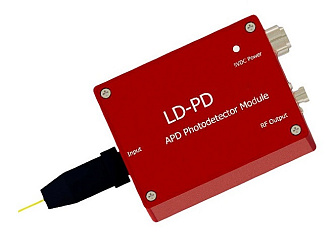

APD-B - высокочувствительный фотодетектор
APD-B - серия Si фотодетекторных модулей.
- Диапазон длин волн 400 - 1100 нм.
- Полоса пропускания от 100 МГц до 2 ГГц.
- Материал Si.
- Высокая чувствительность.
Производитель: LD-PD
Модуль высокочувствительного APD-B фотодетектора включает в себя фотоприемник, широкополосный трансимпедансный усилитель с низким уровнем шума, изолирующий источник питания и высоковольтный источник питания. Благодаря изолирующему источнику питания отсутствует влияние на выходной сигнал. Компенсатор температуры APD детектора повышает стабильность модуля. Лавинные фотодетекторы отличаются высоким усилением, высокой чувствительностью, широкой полосой пропускания и низким уровнем шума.
Особенности:
- Низкий уровень шума и высокое усиление.
- Встроенный источник питания с высоким напряжением.
- Температурная компенсация.
- Компактная конструкция.
- Встроенный источник питания с низким уровнем шума.
| Параметр |
Значение |
Ед.измерения | |||||
|---|---|---|---|---|---|---|---|
| Модель | APD-100M-B | APD-200M-B | APD-300M-B | APD-400M-B | APD-1G-B | APD-2G-B |
|
| Материал | Si | ||||||
| Диапазон длин волн | 400-1100 | нм | |||||
| Полоса пропускания | 100 | 200 | 300 | 400 | 1000 | 2000 | МГц |
| Отклик | 25 | 25 | 25 | 25 | 25 | 25 | А/Вт |
| Трансимпедансное усиление | 300 | 300 | 300 | 300 | 300 | 300 | кВ/Вт |
| Мощность насыщения | 13 | 13 | 13 | 13 | 13 | 13 | мкВт |
| Выходное сопротивление | 50 | Ом | |||||
| NEP | 0,18 | 0,18 | 0,18 | 0,18 | 0,2 | 0,2 | пВт/√Гц |
| Выходной разъем | DC/AC | DC/AC | DC/AC | DC/AC | AC | AC |
|
| Напряжение | 5 | 5 | 5 | 5 | 12 | 12 | В |
| Ток | 0,5(макс) | 0,5(макс) | 0,5(макс) | 0,5(макс) | 0,5(макс) | 0,5(макс) | A |
| Входной разъем |
FC/APC или пространственный ввод |
|
|||||
| РЧ разъем | SMA | SMA | SMA | SMA | SMA | SMA |
|
| Размеры |
65х50х20 |
65х50х20 |
65х50х20 |
65х50х20 |
65х50х20 |
65х50х20 |
мм |
- Оптические волоконные сенсоры.
- Спектральные измерения.
- Научные исследования.
