APD20A-400M - модуль лавинного детектора с усилителем

APD20А-400M - Si лавинный фотоприёмник с волоконным вводом и SMA-выходом.

Диапазон длин волн: 400 - 1000 нм.
Полоса пропускания: DC - 400 МГц.
Волоконный ввод FC/APC.
Материал Si.

Узнать цену

Задать вопрос

Лавинные фотодетекторы с волоконной связью серии APD20А-400M предназначены для использования в оптических системах с волоконно-оптическими кабелями с FC-соединением. Каждый прибор состоит из фотодиода, высоковольтного источника питания, трансимпедансного усилителя, радиочастотного разъема и т.д., заключенных в алюминиевый корпус. Разъем FC облегчает подключение к источнику света для оптоволоконного кабеля, а разъем SMA используется на выходе для уменьшения размеров и максимизации частотной характеристики с максимальной полосой пропускания 400 МГц.

Особенности:

Диапазон длин волн 400 - 1000 нм.
Температурная компенсация M-фактора.
Подключение к одномодовым (SM) или многомодовым (MM) волокнам.
Коннектор FC.
Выходной разъем SMA.

Параметр	Значение	Ед. измерения
Материал	Si
Длина волны	400 - 1000	нм
Входной разъем	FC/APC

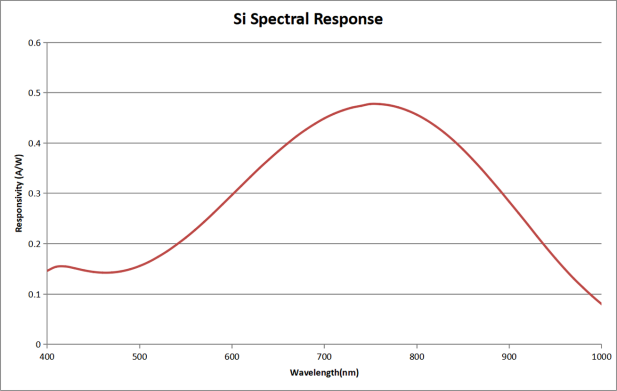

Чувствительность @850 нм	0,5	А/Вт
Полоса пропускания	400	МГц
Время нарастания	1	нс
Коэффициент усиления	0,52∙10⁶	В/Вт
Оптическая мощность насыщения	5,8	мкВт
Напряжение шума	18	мВ (пик-пик)
Эквивалентная мощность шума (NEP)	0,64	пВт/√Гц
Максимальная выходная амплитуда	3,2	В
Рабочее напряжение	9 - 12	В
Рабочий ток	<200	мА
Выходное сопротивление	50	Ом
Тип связи	DC
Выходной разъем	SMA
Рабочая температура	-10 - 65	℃
Температура хранения	-40 - 85	℃
