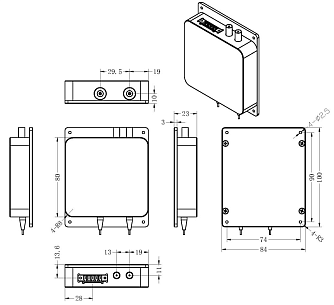

DTS-APD-50M - двухканальный модуль лавинного детектора

DTS-APD-50M - InGaAs лавинный фотоприёмник с волоконным вводом излучения и SMA-выходом.

Диапазон длин волн: 1000 - 1700 нм.
Полоса пропускания: DC - 50 МГц.
Одномодовое (SM) или многомодовое (MM) волокно.
Коннекторы FC/APC.
Материал InGaAs.

Узнать цену

Задать вопрос

Двухканальные модули лавинных детекторов серии DTS-APD-50M предназначены для распределенного оптоволоконного измерения температуры. Внутренняя структура модуля состоит из малошумящих усилителей, усилительных схем и схем температурной компенсации, что обеспечивает высокий коэффициент усиления и быстрый отклик. Для уменьшения габаритов и улучшения частотной характеристики с максимальной полосой пропускания 50 МГц модуль работает от одного источника питания, что упрощает его интеграцию. На выходе используется разъем SMA .

Особенности:

Диапазон длин волн 1000 - 1700 нм.
Двухканальная система, предназначенная для работы с DTS.
Температурная компенсация М-фактора.
Возможность соединения с одномодовыми (SM) или многомодовыми (MM) волокнами.
Входной разъем FC.
Возможность индивидуальной настройки.

Параметр	Значение	Ед. измерения
Материал	InGaAs
Длина волны	1000 - 1700	нм
Входной разъем	FC / APC
Чувствительность @1550 нм	0,9	А/Вт
Полоса пропускания	50	МГц
Время нарастания	9	нс
Коэффициент усиления	3,4∙10⁷	В/Вт
Оптическая мощность насыщения	94	нВт
Эквивалентная мощность шума (NEP)	0,16	пВт/√Гц
Максимальная выходная амплитуда	3,2	В
Рабочее напряжение	9 - 12	В
Рабочий ток	<500	мА
Выходное сопротивление	50	Ом
Тип связи	DC
Выходной разъем	SMA
Рабочая температура	-10 - 65	℃
Температура хранения	-40 - 85	℃

Волоконно-оптическое измерение температуры (DTS).
Оптический рефлектометр (OTDR).

DTS-APD - модуль лавинного детектора 648.44(Kб)

Модель	Описание
DTS-APD-50M	Двухканальный модуль лавинного детектора. Материал InGaAs. Диапазон длин волн 1000 - 1700 нм. Полоса пропускания DC - 50 МГц.
