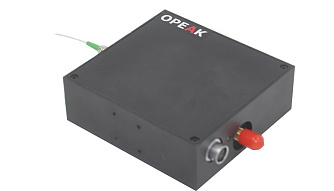

PD-M-APD-LW-050 - модуль лавинного детектора
PD-M-APD-LW-050 - серия высокоскоростных фотодетекторов с усилителем.
- Материал InGaAs.
- Диапазон длин волн 1000 - 1700 нм.
- Полоса пропускания 50 МГц.
- Усиление преобразования 1,6*104 В/А.
Модули лавинных (ADP) детекторов серии PD-M-APD-LW-050 представляют собой надежную конструкцию из быстродействующей схемы, высокочувствительного фотодиода и трансимпедансного усилителя со сверхнизким уровнем шума, что позволяет эффективно снизить шумы и искажения электрического сигнала. Детекторы этой серии обеспечивают множество вариантов усиления преобразования для удовлетворения различных потребностей пользователя. Устройства оснащены разъемом SMA-K для контроля отклика электрического сигнала на выходе трансимпедансного усилителя.
Лавинные детекторы обладают более высокой чувствительность и низким уровнем шума, чем PIN фотодетекторы при той же полосе пропускания, поэтому они отлично подходят для применений с низкой оптической мощностью. Этот тип детекторов в основном используется в таких областях, как спектроскопия, детектирование газов, прием аналоговых оптических сигналов, обнаружение импульсного света и измерение чувствительности оптического волокна.
- Спектральный диапазон от 1000 до 1700 нм.
- Низкий уровень шума.
- Высокий коэффициент усиления.
- Максимальная полоса пропускания до 50 МГц.
- Низкое смещение постоянного тока.
- Высокочувствительный детектор.
- Светодиодный индикатор состояния.
- Простое электрическое подключение.
- Возможность изготовления по индивидуальному заказу.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Тип детектора |
InGaAs |
- |
|
Диапазон длин волн |
1000 - 1700 |
нм |
| Чувствительность @1550 нм | 10 | А/Вт |
|
Диаметр фоточувствительной поверхности |
300 | мкм |
| Коннекторы | FC/APC или FC/PC | - |
| Тип волокон | SMF (900 мкм) | - |
| Полоса пропускания (-3 дБ) | 50 | МГц |
| Усиление преобразования @25℃ |
1,6*104 |
В/А |
| Оптическая мощность насыщения | -20 | дБм |
| Линейный участок | 35 | дБ |
|
Среднеквадратичный шум |
0,9 | мВ |
| Эквивалентная мощность шума | 0,8 | пВт/√Гц |
| Диапазон выходного напряжения | 3 | В |
|
Напряжение питания (DC) |
5 |
В |
| Потребляемый ток | 200 | мА |
| Электрический интерфейс |
YC-8 (female) |
- |
|
Интерфейс оптического выхода |
SMA-K-50 |
- |
| Рабочая температура | 0 - +50 | ℃ |
| Температура хранения | -20 - +70 | ℃ |
|
Рабочая относительная влажность |
5 - 90 | % |
| Габариты | 82 x 77 x 27 | мм |
- Спектроскопия.
- Детектирование газов.
- Прием аналогового оптического сигнала.
- Обнаружение импульсного света.
- Измерение чувствительности оптического волокна.
